Máquina CNC de linha de ângulo de alta eficiência e automatizada para perfuração e estampagem de aço de ângulo grande

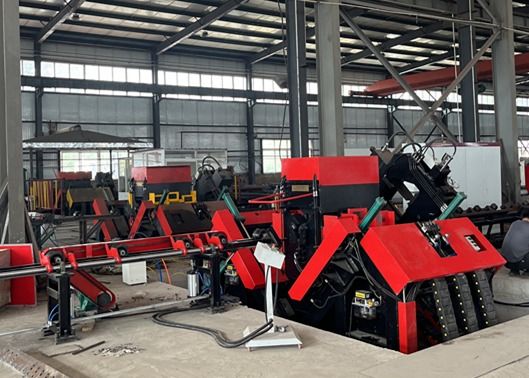

Imagem Grande : Máquina CNC de linha de ângulo de alta eficiência e automatizada para perfuração e estampagem de aço de ângulo grande

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Model Number:	ADM2532

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Tempo de entrega:	30 dias
Termos de pagamento:	C/C, T/T
Habilidade da fonte:	100 conjuntos/mês

Contato

Descrição de produto detalhada

Potência do motor:	4 kW	Velocidade de processamento:	20-25m/min
Diâmetro do buraco de perfuração:	F13,5 ~ F40 mm	condição:	Novos
Diâmetro do buraco:	26 mm	Recurso:	Alta confiabilidade
velocidade de alimentação:	100~500 mm/min	Comprimento do ângulo de processamento:	Min. 300 mm
Aplicação:	Estrutura de aço Torre Soldadura de pés	Tamanho de processamento do ângulo:	L63x6~L250x32 mm
Tipo:	Linha de ângulo CNC	Dimensões totais:	12000mm x 5000mm x 2000mm
Sistema de Controle:	SIEMENS/FANUC	Tamanho do Ângulo de Processamento:	40x40x3~125x125x10mm
Força de Marcação:	700KN

Utilização do produto:

Este equipamento é aplicado principalmente à perfuração e estampação de aço angular de grande dimensão e alta resistência para torres de linhas de transmissão.de alta qualidade de furo, precisão posicional, bem como notável eficiência de produção e nível de automação.

Características do produto:

Alto nível de automação:A linha de produção está integrada com um sistema de carregamento automático (composto por um canal de alimentação transversal e um quadro de carregamento rotativo), um mecanismo de descarregamento automático,e um dispositivo automático de alimentaçãoIsto permite o processamento completo de todos os furos e gravuras de marcas de aço em aço angular numa única passagem através da linha de produção, eliminando a necessidade de intervenção manual.reduz significativamente a intensidade de trabalho dos operadores.

(1) O quadro e a placa base são fabricados a partir de aço estrutural de alta qualidade (Q345) através de processos de soldagem.Condições técnicas gerais para sistemas CNC de máquinas-ferramenta,Condições técnicas aplicáveis às peças soldadas de máquinas de forja e prensagem,Condições técnicas para as máquinas-ferramentas de corte de metais, ePrincípios gerais de inspecção de precisão das máquinas de forja e de prensagem.

(2) A qualidade de soldadura de cada componente do equipamento deve respeitar rigorosamente os requisitos especificados no JB/T8609.O comprimento e o espaçamento das soldas intermitentes são controlados com precisão para garantir a uniformidade.

(3) Os componentes forjados são submetidos a rigorosos controlos de qualidade para garantir que não possuem defeitos como laminações, dobras, rachaduras, buracos na areia e vazios.

(4) Todos os componentes metálicos soldados, bem como as peças fundidas e forjadas (incluindo o corpo da máquina, a mesa de trabalho, a base e o bloco do cilindro),são submetidos a um tratamento de temperamento para aliviar eficazmente o esforço interno.

(5) As forjas, as soldas e as peças fundidas críticas são inspeccionadas utilizando métodos de ensaio não destrutivos para detectar quaisquer defeitos internos ou rachaduras.

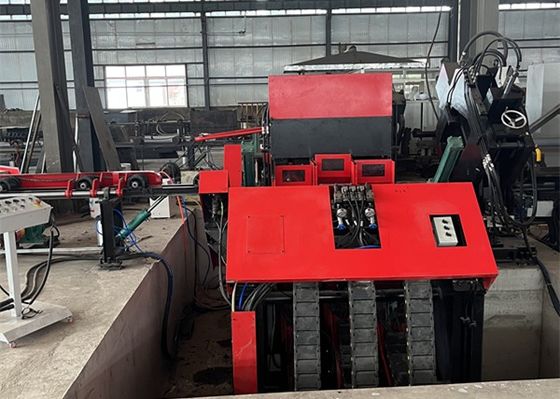

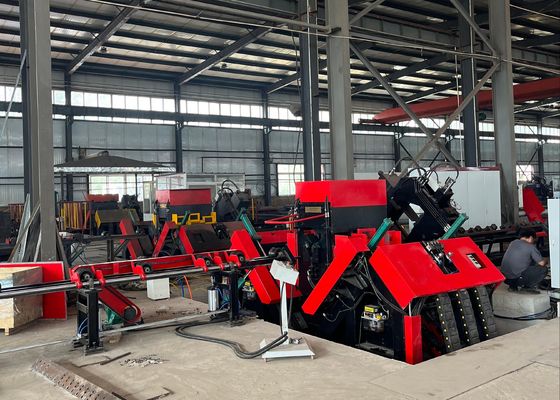

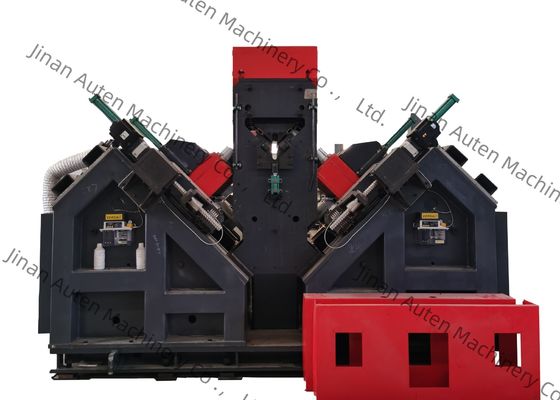

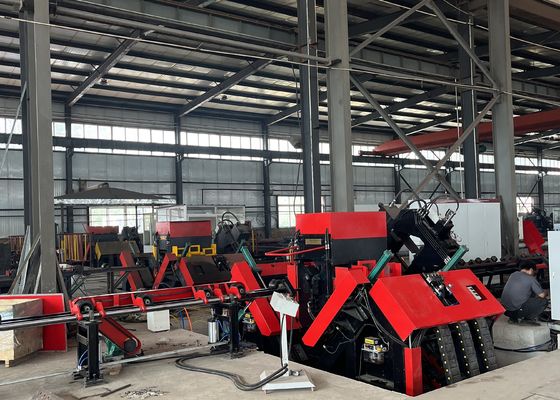

Máquina CNC de linha de ângulo de alta eficiência e automatizada para perfuração e estampagem de aço de ângulo grande 0

Parâmetros principais:

Modelo	ADM2532
Tamanho do ângulo ((mm)	14014010~25025032
Comprimento máximo da matéria-prima (m)	14
Força de marcação ((kN)	1000
Número do grupo de caracteres	1
Número de personagem	18
Tamanho dos caracteres (mm)	141019
Intervalo de distância exacta ((mm)	50~220 ((Stepless)
Número de brocas de cada lado	3 ((2 grupos, 6 no total)
Número de lâminas de cada lado	3
Taper do fuso de perfuração	BT2 serviços de informação
Diâmetro máximo da perfuração (mm)	Φ40
Velocidade máxima de rotação do fuso ((r/min)	6000
Unidade de arrefecimento da perfuração	MQL 360-2 ((resfriamento a seco)
Capacidade de armazenamento de óleo da unidade de arrefecimento	2 litros
Óleo de corte	Óleos de micro-corte à base de óleo vegetal ((2000-25)
Consumo de combustível	5 ~ 50 ml/h
Tipo de acionamento do carrinho CNC	Servo motor AC,acionamento de rack e pinion
Velocidade máxima de alimentação do ângulo ((m/min)	40
Método de accionamento do movimento de alinhamento do eixo AB	Guia de movimento linear;servomotor CA;toril de esferas
Velocidade máxima de rodagem da cabeça de perfuração do skate ((m/min)	10
Tipo de unidade da cabeça de perfuração	Guia de movimento linear;servomotor CA;toril de esferas
Velocidade máxima de alimentação da cabeça de perfuração ((m/min)	14
Método de funcionamento do braço do carrinho de alimentação	Tipo de elevação vertical
Número de garrafas de descarga	4
Método de arrefecimento da estação hidráulica	Refrigeração por ar
Número de eixos CNC	9
Pressão do ar ((MPa)	1
Potência total	Cerca de 150 kW
Peso da máquina (kg)	Cerca de 33 toneladas
Dimensões totais (m)	33 vezes 8,5 vezes 2.5
