Máquina de perfuração e fresagem de chapas CNC de alta velocidade 1000 x 1000 mm Modelo PHD1010 para usinagem de chapas/componentes estruturais de alto volume

Imagem Grande : Máquina de perfuração e fresagem de chapas CNC de alta velocidade 1000 x 1000 mm Modelo PHD1010 para usinagem de chapas/componentes estruturais de alto volume

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	PHD1010

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Tempo de entrega:	30 dias
Termos de pagamento:	C/C, T/T
Habilidade da fonte:	100 conjuntos/mês

Contato

Descrição de produto detalhada

LXW:	1000 x 1000 mm	Altura do pórtico:	600 mm
Espinha Taper:	BT2 serviços de informação	Diâmetro máximo de perfuração:	Φ60 mm
Espessura máx.:	≤180 milímetro	Diâmetro do toque:	M3-M20
Velocidade do fuso:	30~3000 r/min

Aplicação:

A máquina de perfuração e fresagem CNC tipo pórtico é projetada principalmente para operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placa/estruturais, incluindo flanges, discos, anéis e placas, dentro de sua faixa de processamento efetiva. Ela permite a perfuração de furos passantes e furos cegos em peças de trabalho de material único e composto. Com controle totalmente digital sobre o processo de usinagem, a máquina oferece operação intuitiva, suportando capacidades automatizadas, de alta precisão, multivariadas e de produção em massa.

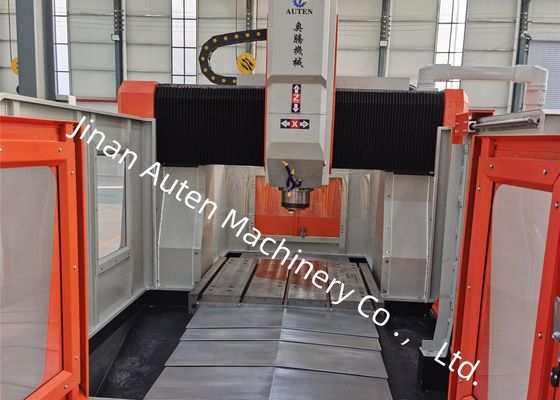

Máquina de perfuração e fresagem de chapas CNC de alta velocidade 1000 x 1000 mm Modelo PHD1010 para usinagem de chapas/componentes estruturais de alto volume 0

Estrutura do Equipamento:
O equipamento apresenta uma estrutura fundida integralmente, compreendendo uma mesa de trabalho, pórtico de viga fixa, sela deslizante móvel, cabeçote de potência de perfuração e fresagem, sistema de lubrificação automática, proteções, dispositivo de resfriamento circulante, sistema CNC e sistema elétrico. Suportada por pares de trilhos rígidos rolantes para orientação e acionada por pares de fuso de esferas de precisão, a máquina garante alta precisão de posicionamento e precisão de posicionamento repetido.

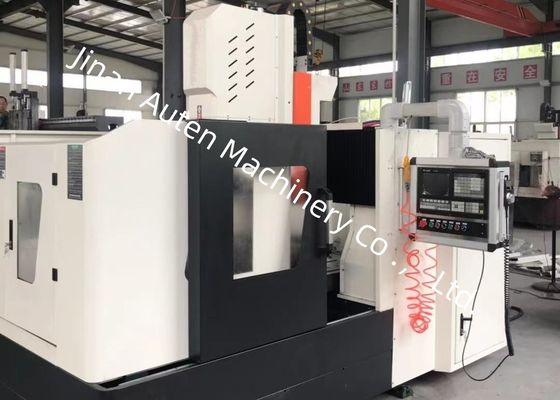

Máquina de perfuração e fresagem de chapas CNC de alta velocidade 1000 x 1000 mm Modelo PHD1010 para usinagem de chapas/componentes estruturais de alto volume 1

Bancada com Ranhuras em T
Construída em ferro fundido cinzento (HT250), a bancada passa por tratamento de revenimento secundário e envelhecimento por vibração para eliminar tensões internas, garantindo rigidez excepcional e resistência à deformação.
Pórtico de Viga Fixa
O pórtico de viga fixa é fabricado em ferro fundido cinzento (HT250). Sua face frontal é equipada com dois pares de guias lineares rolantes de carga ultra-alta, um conjunto de pares de fuso de esferas de precisão e um servomotor, suportando a instalação do cabeçote de potência de perfuração para movimento linear suave.

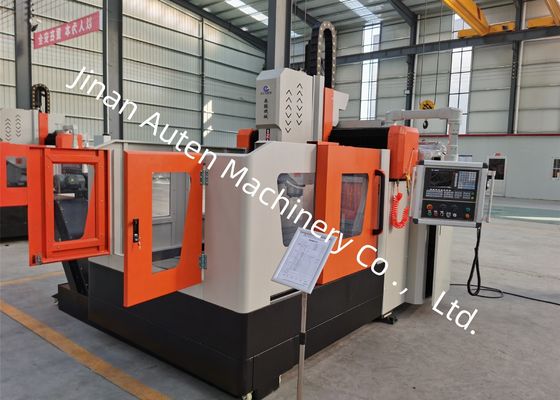

Máquina de perfuração e fresagem de chapas CNC de alta velocidade 1000 x 1000 mm Modelo PHD1010 para usinagem de chapas/componentes estruturais de alto volume 2

3. Sela Deslizante Móvel
Projetada como uma estrutura de ferro fundido de precisão, a sela deslizante integra duas mesas deslizantes de trilho rígido CNC de alta carga, um conjunto de pares de fuso de esferas de precisão e um redutor planetário de alta precisão conectado ao servomotor. Essa configuração aciona o movimento do eixo Z do cabeçote de potência de perfuração, permitindo funções como movimento rápido para frente/para trás, avanço de trabalho, parada e quebra/remoção automática de cavacos com pausa.

Especificações:

Tamanho da peça	CxL	1000x1000 mm
Tamanho da peça	Altura do pórtico	600 mm
Cabeçote de perfuraçãoQtd.	1	Sistema CNC
	BT50	Diâmetro máx. de perfuração
	Φ60 mm	Espessura máx.
	≤180 mm	Diâmetro de rosqueamento
	M3-M20	Velocidade do fuso
	30~3000 rpm	Potência do motor do fuso servo
	11kW	Distância da extremidade inferior do fuso à mesa de trabalho
	200-600mm	Movimento lateral do cabeçote de potência
(Eixo X) Curso horizontal máx.	1000 mm	Velocidade de avanço
	0~9 rpm	Potência do servomotor para movimento lateral
	10N/M	Movimento longitudinal do pórtico (
Y eixo)Curso de avanço máx.	1000 mm	Velocidade de avanço
	0~9 m/min	Potência do servomotor de avanço
	15N/M	Movimento de avanço vertical do carneiro (eixo Z)
Curso máx.	400 mm	Velocidade de movimento
	0~8 m/min	Potência do servomotor
	1x15N/M (Freio)	Precisão de posicionamento de três eixos
X/Y/Z/A/B/C	0-0.01mm	Precisão de posicionamento repetido de três eixos
X/Y/Z/A/B/C	0-0.01mm	Peso da máquina
/	Aproximadamente 5T	Tamanho total
CxLxA	3200x2200x2200 mm	Componentes principais:

Nome	Marca	1
Sistema CNC	China GSK/KND	3
Servomotor + servo driver	China GSK/KND	3
Cilindro pneumático de faca	China Taiwan AirTAC	4
Aparelho de baixa tensão	Omron/Schneider/Delixi	5
Sistema de lubrificação automática	China Taiwan Hurun	6
Fuso de esferas	Taiwan TBI	7
Guia linear	Taiwan HIWIN	8
Válvulas hidráulicas	Itália ATOS	9
Cabo blindado de alta flexibilidade	China ECHU	10
Junta rotativa	Itália Rotofors
