Linha de Máquina de Puncionamento, Marcação e Corte de Ângulos CNC Modelo JNC2020Q (Modelo Aprimorado)
Aplicável Indústria:
Esta máquina é usada para marcação, puncionamento e corte de aço angular principalmente no campo da indústria de torres de aço angular, acessórios de energia elétrica, instalações de armazenamento de estruturas e indústrias de construção de estruturas de aço, etc.
Composição do Produto:
Esta máquina é composta principalmente por transportador transversal, sistema de carregamento rotativo, transportador de alimentação, carro de alimentação CNC, unidade de puncionamento, unidade de marcação, unidade de corte, transportador de descarga, bem como sistemas hidráulicos, elétricos e pneumáticos, etc.
Característica do Produto:
1. Adota tecnologia CNC, alimentação por servomotor, com alta eficiência, precisão estável da peça. Peças hidráulicas, pneumáticas e elétricas chave todas importadas.
2. Existem três conjuntos de punções e matrizes em cada lado que podem instalar três tipos de punções com diâmetros diferentes. Três conjuntos de moldes podem se mover juntos controlados por PLC para alterar a marca de volta do puncionamento.
3. Computador com interface em chinês/inglês, fácil operação e pode exibir o desenho da peça. Fácil programação e pode usar diretamente os dados do programa feitos por software de lofting. Só precisa inserir o tamanho da peça, diâmetro dos furos, marca de volta e quantidade da peça ao editar o programa.
4. O carro de alimentação CNC é acionado por servomotor. O codificador fotoelétrico retroalimenta a informação. Controle de circuito fechado para garantir alta precisão de posicionamento.
5. Toda a marcação, puncionamento e corte em completude automática, todos os ângulos acabados podem ser descarregados por dispositivo de rotação pneumática, de modo a aliviar a força de trabalho.
6. O sistema de controle consiste no computador host, sistema CNC, servomotor, PLC, sensores de exame externos, etc. Basta inserir a dimensão da peça, o processamento será criado. Além disso, o programa pode ser armazenado, selecionado, exibido e comunicado de acordo com o nº da peça.
7. A unidade de marcação adota estrutura fechada com boa rigidez. Quatro grupos de caixas de caracteres são fixados na unidade de marcação que podem ser selecionados por programa. A marca de volta da marcação pode ser definida à vontade.
8. Os cilindros de puncionamento, marcação e corte são maiores; o carro NC é novo tipo e mais forte; as garras são mais fortes.
Especificações:
| Modelo |
JNC2020G |
| Funções |
Puncionamento, marcação, corte |
| Tamanho do ângulo (mm) |
∟63×63×4～∟200×200×20 |
| Comprimento máximo da peça em bruto (m) |
14 |
| Comprimento máximo do produto acabado (m) |
14 |
| Máx. Puncionamento (dia. х thi.) (mm) |
Φ26×20(Material:SS540) |
| Punções por lado |
3 |
| Força de puncionamento (kN) |
1200 |
| Força de marcação (kN) |
1200 |
| Força de corte (kN) |
4300 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
12 |
| Dimensão da letra (mm) |
14×10×19 |
| Modo de corte |
Corte com lâmina única |
| Eixos CNC |
3 |
| Velocidade de alimentação do ângulo (m/min) |
60 |
| Método de resfriamento do sistema hidráulico |
Resfriamento a água |
| Precisão de processamento |
De acordo com GB2694 |
| Função do programa |
Entrada por teclado e interface USB |
| Dimensão (mm) |
33000×6500×2350 |
| Peso (ton) |
Cerca de 19 |

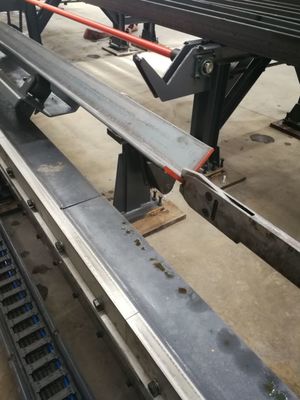

Material da garra

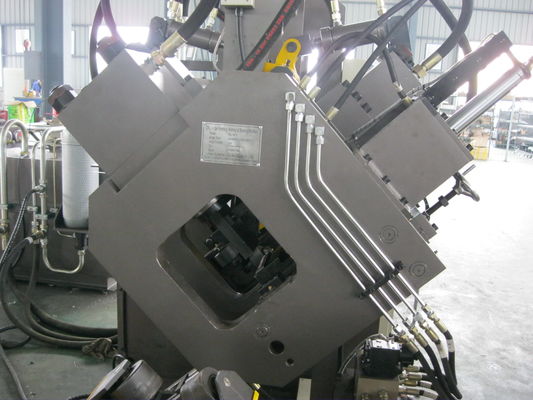

Unidade de corte

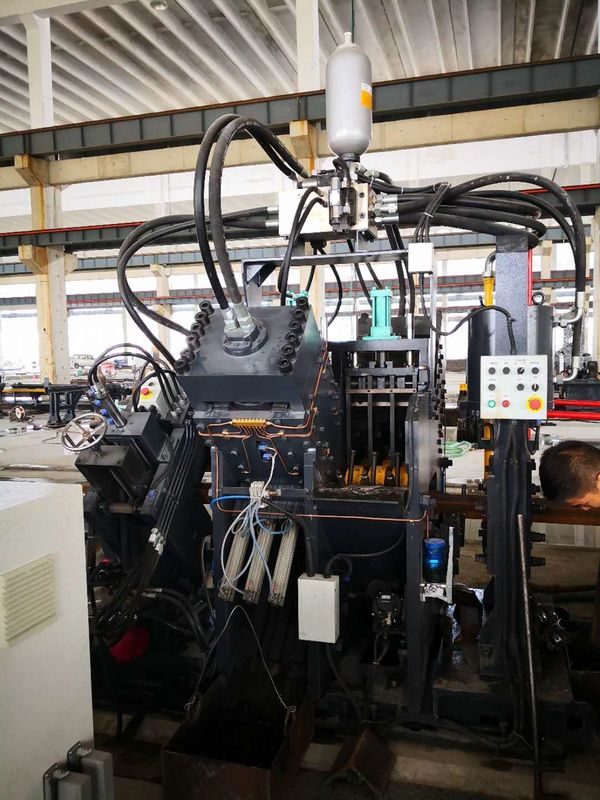

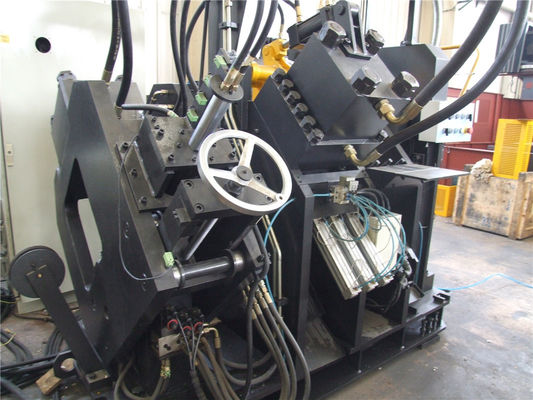

Unidade de puncionamento

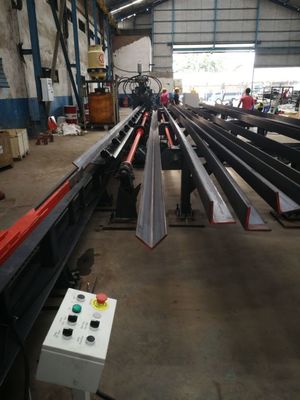

Peça de trabalho acabada
