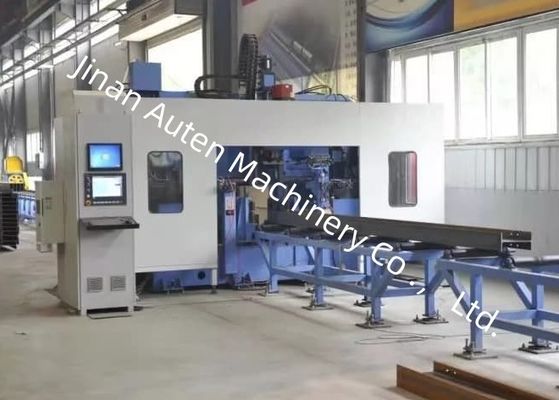

Faixa de Largura 150～1250mm Máquina CNC de Perfuração, Marcação e Rosqueamento de Vigas H Furo Cônico do Fuso BT40
Componentes:
Esta linha de produção é composta principalmente por componentes, incluindo uma mesa horizontal de carregamento de material, uma máquina principal de perfuração 3D, um canal de alimentação de perfuração 3D, um dispositivo de alimentação de perfuração 3D, um canal de descarga de perfuração 3D, um sistema de resfriamento, um sistema hidráulico, um sistema pneumático, um sistema de lubrificação, um sistema elétrico e outros.
A linha de produção adota uma estrutura de leito fixo e peça móvel, o que facilita a produção automatizada.
Principais Especificações:
| Parâmetro |
Valor |
| Tamanho da peça |
Faixa de largura |
150～1250mm |
| Faixa de altura |
100～600mm |
| Faixa de comprimento da matéria-prima |
2000～12000mm |
| Faixa de comprimento da peça acabada |
2000～12000mm |

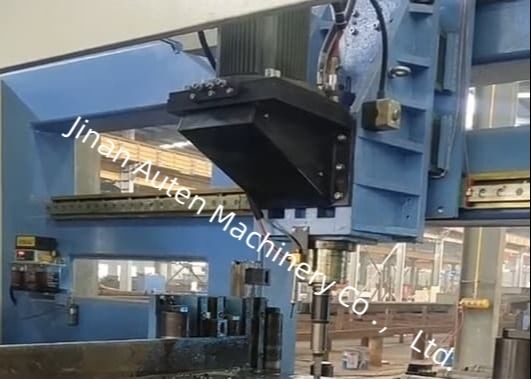

| Fuso de perfuração |
Número de fusos de perfuração |
3 |
| Furo cônico do fuso |
BT40 |
| Potência do motor do fuso |
11kW |
| Velocidade de rotação |
200~3000 r/min |
| Faixa de diâmetro de perfuração |
φ5~φ30 |
| Eixo CNC |
Potência do servomotor do eixo X |
Aproximadamente 4,4kW |
| Velocidade máxima do eixo X |
40m/min |
| Potência do servomotor para o eixo de posicionamento horizontal de perfuração |
Aproximadamente 1,5kW |
| Velocidade máxima do eixo de posicionamento horizontal de perfuração |
10m/min |
| Potência do servomotor do eixo de avanço horizontal de perfuração |
Aproximadamente 2kW |
| Velocidade máxima do eixo de posicionamento horizontal de perfuração |
10m/min |
| Potência do servomotor do eixo de posicionamento vertical de perfuração |
Aproximadamente 3kW |
| Velocidade máxima do eixo de posicionamento vertical de perfuração |
10m/min |
| Potência do servomotor do eixo de avanço vertical de perfuração |
Aproximadamente 3kW |
| Velocidade máxima do eixo de avanço vertical de perfuração |
10m/min |
| Magazine de ferramentas |
Quantidade |
3 conjuntos |
| Tipo |
tipo em linha |
| Quantidade de ferramentas |
4 x 3 |
| Unidade de marcação hidráulica |
Quantidade de caracteres |
36 |
| Tamanho do caractere |
Φ10 |
1. Mesa Horizontal de Carregamento de Material
É composta por um suporte de mesa de material, uma corrente transportadora, um motor de redução e outros componentes, servindo para transportar materiais de aço para o canal de alimentação.
A mesa horizontal de carregamento de material está conectada à máquina de endireitamento adquirida pelo cliente.
2. Canal de Alimentação de Perfuração Tridimensional
O canal de alimentação de perfuração tridimensional utiliza um rolo motorizado para conectar-se à máquina de endireitamento no local do cliente, receber os perfis endireitados e transportá-los automaticamente para a posição de fixação do carrinho de alimentação. Nesta configuração, a altura do plano superior do rolo em relação ao solo é de 800mm; se a altura da máquina de endireitamento for diferente, os ajustes devem ser feitos pelo usuário.
O canal de alimentação é projetado para transportar peças a serem processadas. Um interruptor fotoelétrico é instalado na extremidade frontal do canal para detectar a extremidade frontal da peça e determinar a referência de processamento na direção X. O dispositivo de empuxo lateral pressiona a peça firmemente contra os rolos de posicionamento lateral, alcançando assim o posicionamento aproximado da peça na direção Y.
3. Carrinho de Alimentação de Perfuração Tridimensional
É composto por engrenagens, servomotores e manipuladores. O manipulador apresenta excelente rigidez e estabilidade, capaz de levantar e abaixar automaticamente de acordo com as especificações do perfil e fixar automaticamente as peças. Uma vez que o manipulador fixa uma peça, ela é acionada pelo servomotor e, sob a transmissão da cremalheira, a peça é alimentada na direção X, garantindo a precisão do processamento longitudinal das operações de perfuração.
