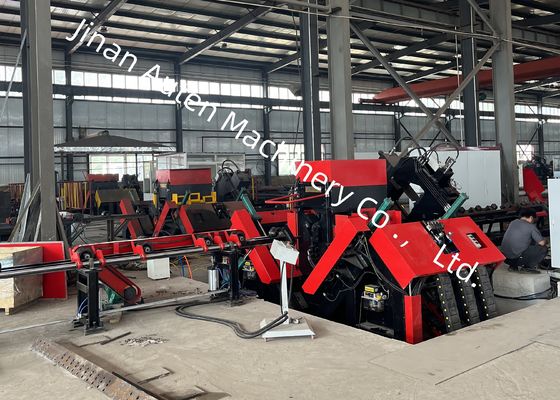

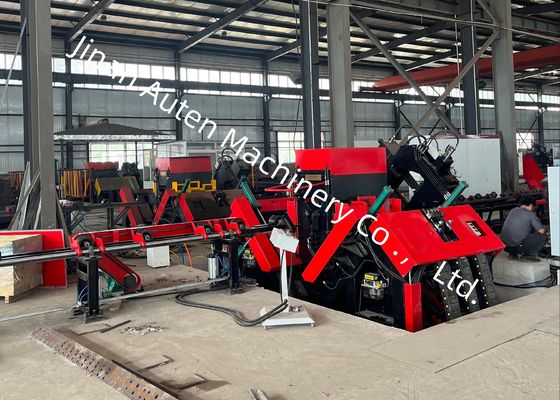

6000r/Min Velocidade de Rotação do Fuso de Perfuração CNC e Linha de Marcação de Ângulo Fuso de Perfuração BT40
Uso do Produto:
Este equipamento é projetado principalmente para perfurar e estampar aço angular de grande porte e alta resistência usado em torres de linhas de transmissão. Ele é capaz de processar todos os tipos de furos necessários em tal aço angular, incluindo furos de montagem, furos de conexão e furos de posicionamento, com qualidade de furo excepcional—caracterizada por paredes internas lisas e rebarbas mínimas—e precisão posicional precisa que atende aos rigorosos padrões da indústria. A linha de produção integra tecnologias avançadas de automação, permitindo operações contínuas e simplificadas desde a alimentação do material até a saída do produto acabado, alcançando assim alta eficiência de produção, ao mesmo tempo em que reduz significativamente a intervenção manual. Isso o torna uma solução ideal para cenários de produção em massa no setor de fabricação de torres de linhas de transmissão, garantindo qualidade de processamento consistente e saída estável para atender aos exigentes requisitos de projetos de infraestrutura em larga escala.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo (mm) |
140*140*10~250*250*32 |
| Comprimento máximo da matéria-prima (m) |
14 |
| Força de marcação (kN) |
1000 |
| Nº do grupo de caracteres |
1 |
| Nº de caracteres |
18 |
| Tamanho do caractere (mm) |
14*10*19 |
| Faixa de distância precisa (mm) |
50~220 (Contínuo) |
| Nº de brocas em cada lado |
3 (2 grupos, 6 no total) |
| Nº de lâminas em cada lado |
3 |
|
Cone do fuso de perfuração
|
BT40 |
| Diâmetro máximo de perfuração (mm) |
Φ40 |
| Velocidade máxima de rotação do fuso (r/min) |
6000 |
| Unidade de resfriamento da broca |
MQL 360-2 (Resfriamento a seco) |
| Capacidade de armazenamento de óleo da unidade de resfriamento |
2L |
| Óleo de corte |
Óleos de corte micro à base de óleo vegetal (2000-25) |
| consumo de combustível |
5~50ml/h |
| Tipo de acionamento do carro CNC |
Servomotor CA, acionamento por cremalheira e pinhão |
| Velocidade máxima de alimentação do ângulo (m/min) |
40 |
| Método de acionamento do movimento de alinhamento do eixo AB |
Guia de movimento linear; Servomotor CA; Acionamento secundário por fuso de esferas |
| Velocidade máxima de deslocamento do skate da cabeça de perfuração (m/min) |
10 |
| Tipo de acionamento da cabeça de perfuração |
Guia de movimento linear; Servomotor CA; Acionamento secundário por fuso de esferas |
| Velocidade máxima de alimentação da cabeça de perfuração (m/min) |
14 |
| Método de trabalho do braço do carro alimentador |
Tipo de elevação vertical |
| Número de cilindros de tombamento no lado de descarga |
4 |
| Método de resfriamento da estação hidráulica |
Resfriamento a ar |
| Nº de eixos CNC |
9 |
| Pressão do ar (MPa) |
1 |
| Potência total |
Cerca de 150KW |
Características do produto:
1. Alto nível de automação. A linha de produção é equipada com um dispositivo de carregamento automático (incluindo um canal de alimentação transversal e uma estrutura de carregamento rotativa), um dispositivo de descarga automática e um dispositivo de alimentação automática. Todos os furos e marcações de aço angular podem ser processados em uma única passagem pela linha de produção, sem necessidade de intervenção manual durante o processamento, aliviando assim significativamente a intensidade do trabalho dos trabalhadores.
2, A unidade de digitação adota corpo fechado com alta resistência e corpo estável. A unidade de impressão tem um suporte de cama fixado na base da máquina, uma cama móvel e uma caixa de palavras de cabeça de prensa acionada hidraulicamente. De acordo com a instrução do computador, a impressão é realizada na posição exigida pelo desenho.
3. A precisão posicional da furação é alta. O dispositivo de alimentação desta linha de produção é acionado por um servomotor através de um sistema de transmissão por cremalheira e pinhão, e é equipado com um mecanismo de detecção para a cremalheira e engrenagem, bem como um codificador de detecção para feedback de precisão posicional, formando assim um sistema de controle de circuito fechado completo. O movimento da cabeça de força de perfuração ao longo da direção das duas flanges do aço angular é acionado por um servomotor através de uma transmissão por fuso de esferas, o que garante alta precisão posicional dos furos nas peças de aço angular.
Ele é projetado principalmente para perfurar e estampar aço angular de grande porte e alta resistência usado em torres de linhas de transmissão. Todos os tipos de furos necessários no aço angular podem ser processados nesta linha de produção, que oferece qualidade de furo superior, alta precisão posicional, bem como alta eficiência de produção e automação. Esta seção exibe amostras representativas de aço angular acabado processadas pela linha de produção, mostrando as posições precisas dos furos, paredes lisas dos furos e qualidade consistente que atende aos padrões da indústria. Essas amostras cobrem várias especificações e padrões de furos comuns de aço angular usados em torres de linhas de transmissão, permitindo que usuários ou inspetores em potencial verifiquem visualmente o desempenho do equipamento, fornecendo assim uma referência concreta e intuitiva para avaliar sua adequação às necessidades de produção prática.
