1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura

Imagem Grande : 1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	FPCP120

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	negotiable
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	60 dias
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	200 grupos/ano

Contato

Descrição de produto detalhada

Função:	Soco de Raio	Espessura da placa (milímetros):	4 a 9
Resistência à tração do material (Mpa):	Max. - O quê?750	Comprimento da peça de trabalho (mm):	4000-12000 mm
Força nominal:	1200KN	Flecha da peça (mm):	≤7/12M
Velocidade de alimentação:	50 m/min	Velocidade de alimentação:	30 m/min
Destacar:	máquina de moedura interna do cnc , máquina de moedura do perfil do cnc

Aplicação:

Esta máquina é um equipamento especializado concebido para perfuração de furos em vigas longitudinais planas na indústria automóvel.

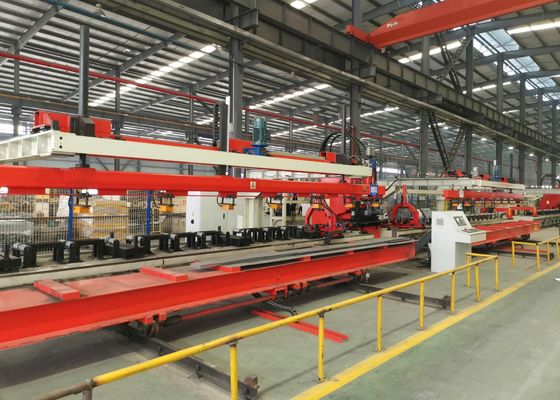

1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura 0

Composição estrutural:

Esta máquina é constituída principalmente por um dispositivo automático de carga e descarga, um dispositivo de centralização para compensação automática de placas de secção variável, um dispositivo de alimentação, uma unidade de perfuração,um dispositivo automático de descarga de resíduos, bem como sistemas hidráulicos, elétricos e pneumáticos.

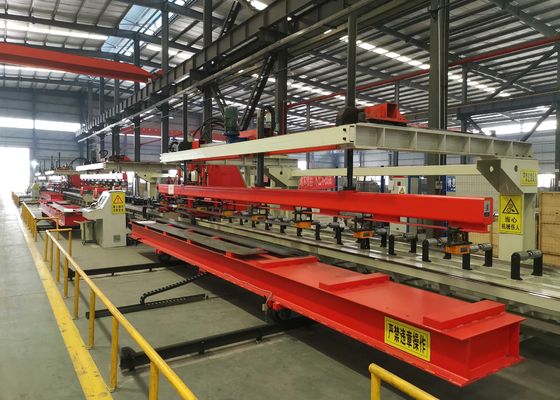

1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura 1

Características do produto:

1O sistema de controlo utiliza o sistema CNC SIEMENS 828D, com alimentação por servo motor, garantindo uma elevada eficiência de trabalho e uma precisão constante da peça.

2No rolo de suporte de alimentação está montado um dispositivo de centralização servocentrado, capaz de acomodar o processamento de placas de secção variável com uma diferença de altura que varia de 0 a 200 mm.

3Podem ser instalados até 25 moldes de diferentes diâmetros, com instalação rápida e conveniente.

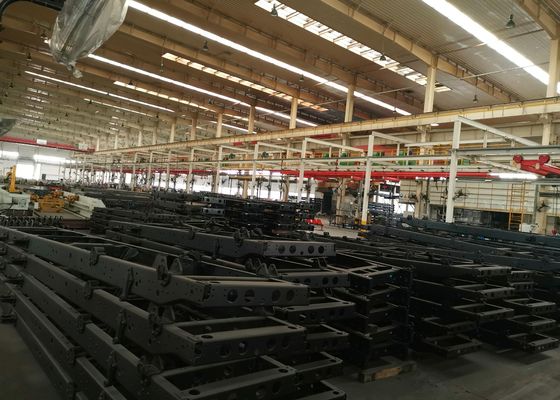

1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura 2

4O carregamento, perfuramento e descarregamento das placas são totalmente automatizados, reduzindo assim a intensidade do trabalho.

5Os resíduos são automaticamente descarregados e recolhidos.

6. O software de programação automática pode importar diretamente gráficos do AUTOCAD ou gráficos de formato.DXF gerados por outro software CAD. Através de uma interface humano-máquina fácil de usar,Completar a geração automática de programas de processamento de máquinas-ferramenta, poupando tempo e eliminando erros.

1200KN Força nominal Automóvel viga longitudinal placa plana máquina de perfurar CNC linha 3-6MM espessura 3

Parâmetros técnicos principais:

- Não, não.	Nome	Valor
1	Força nominal	1200KN
2	Tamanho e faixa de placas de processamento
3	Duração	4 000 ‰ 8 000 mm
	Largura	200 ‰ 550 mm
	Espessura	3 ̊6 mm
	Material de folha de entrada, dobra de foice	≤ 7 mm/10 m
	Desproporção da folha no eixo X	≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm
	Desproporção da folha no eixo Y	5 mm
	Deformação de folhas	≤ 50 mm
	Propriedades mecânicas do material da chapa	σb=510850N/mm2
4	Max. diâmetro de perfuração	φ60 mm ((A força máxima de perfuração não excede a força nominal da máquina-ferramenta.)
5	Número de módulos	25 peças
6	Velocidade máxima
	Eixo X	Max = 50 m/min
	Eixo Y	Max = 30 m/min
7	Precisão do processamento
	Eixo X	± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm
	Eixo Y	±0,2 mm / 600 mm
8	Método de processamento	Filtração
9	Referência	O eixo X é ao longo do comprimento da placa, e a coordenada X do buraco é baseada na extremidade da placa. O eixo Y é a largura da placa, e o ponto de referência é a linha central.
11	Modo de funcionamento	Manual, automático
