Máquina de Perfuração Hidráulica Automática de 3 eixos para Chapas CNC de Alta Configuração, 60KW, para Vigas Longitudinais

Produto finalidade e características:

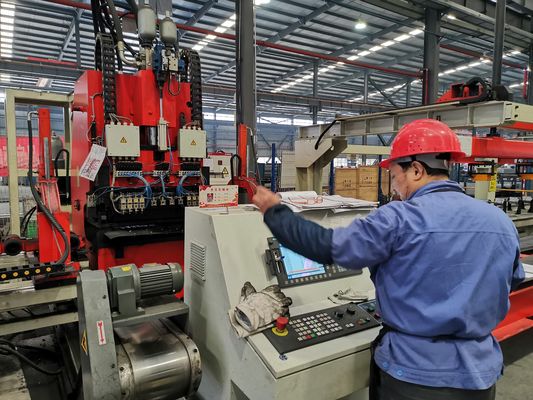

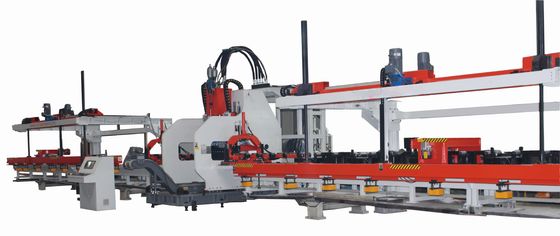

A linha de produção de puncionamento CNC de chapa plana de longarina de automóvel é uma linha de produção completa para puncionamento de longarinas planas de automóveis. Baseia-se em equipamentos estrangeiros e domésticos semelhantes, de acordo com as necessidades de puncionamento de várias estruturas de carro em casa e no exterior, e integra várias vantagens do produto. produtos desenvolvidos. Esta linha de produção pode atender perfeitamente aos requisitos de processamento flexível de várias longarinas de estrutura e possui as características de estabilidade e alta eficiência.

Composição do equipamento

1. Carrinho elétrico de alimentação, dispositivo de alimentação automático com ventosa de eletroímã permanente - 1 conjunto;

2. Carrinho elétrico de alimentação, dispositivo de alimentação automático com ventosa de eletroímã permanente - 1 conjunto;

3. Mesa de rolos de suporte de carga e descarga - 1 conjunto;

4. Dispositivo de centralização de chapas - 5 conjuntos;

5. Carrinho de resíduos - 1 conjunto;

6. Grampo principal e dispositivo de alimentação servo - 2 conjuntos;

7. Dispositivo de fixação auxiliar - 2 conjuntos;

8. Máquina de puncionamento (tipo aberto, 25 posições de matriz) - 1 conjunto;

9. Dispositivo de saída de resíduos - 1 conjunto;

10. Sistema hidráulico (refrigeração a óleo) - 1 conjunto;

11. Sistema pneumático - 1 conjunto;

12. Sistema de lubrificação - 1 conjunto;

13. Sistema de controle elétrico - 1 conjunto;

14. Programa de programação automática - 1 conjunto;

15. Moldes convexos e côncavos - 1 conjunto;

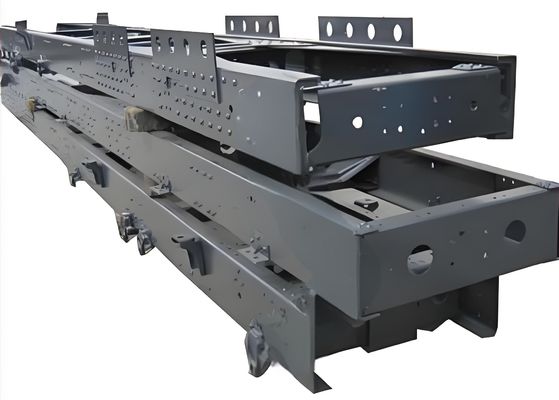

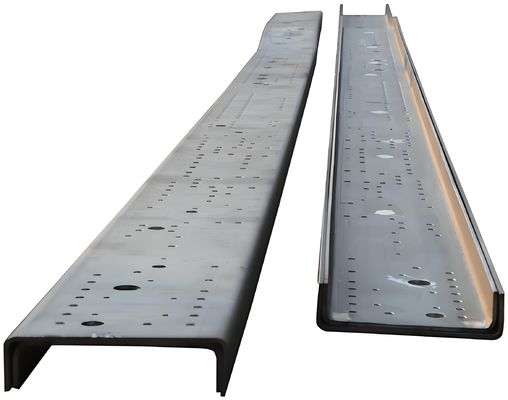

Principais parâmetros de processamento de longarinas:

1. Dados do material de processamento:

Espessura da chapa mm: 4--9

Resistência à tração do material (Mpa): Máx.750

Comprimento da peça (mm): 4000-12000

Largura da peça (mm): 250-600

Camber da peça (mm): ≤7/12M

Rugosidade da peça X(mm): ≤8/1M ≤20/12M

Rugosidade da peça Y(mm): ≤5mm

2. Parâmetros de desempenho do equipamento e tabela de principais indicadores técnicos

Força nominal 120 toneladas

Curso da máquina X: 12000mm

Curso da máquina Y: 600mm

Velocidade de alimentação X: 50m/min

Velocidade de alimentação Y: 30m/min

Precisão do passo do furo X: ±0,25mm/200mm

                                     ±0,35mm/400mm

                                     ±0,50mm/12000mm

Precisão do passo do furo Y (mm) ±0,3

Precisão diagonal dos furos agrupados retangulares: ±0,4 mm/300 mm

Módulos: 25

Abertura máx. de usinagem (mm) Φ60 (dentro da faixa de força nominal da máquina-ferramenta)

Número de moldes: 1 conjunto

3. Dados necessários para programação:

Resistência do material, espessura do material; Arquivo de desenho eletrônico da longarina (em um formato reconhecível pela programação automática);

Os principais parâmetros técnicos da linha de produção
