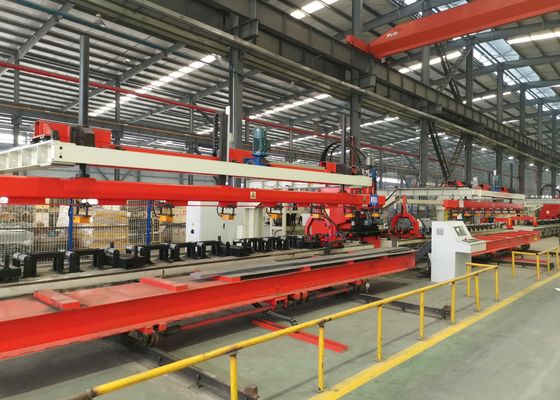

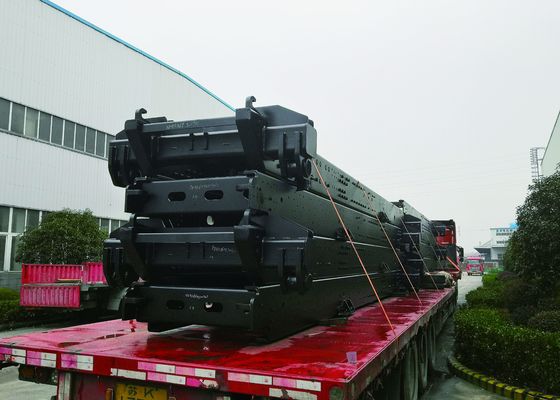

Introdução à composição dos equipamentos da linha de produção

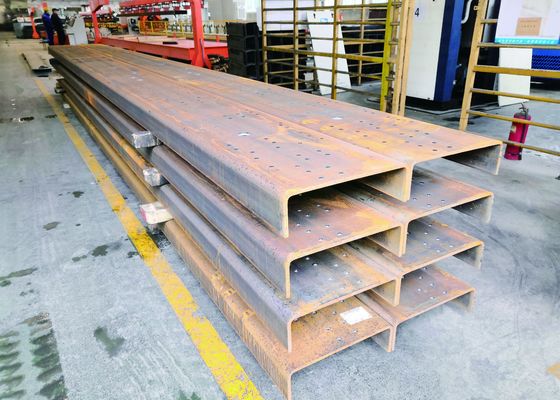

Fluxo de processo: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, fixação e processamento auxiliares→punção Terminado→descarga automática eletromagnética da peça.
O método de processamento é de tipo filtro, ou seja, o feixe longitudinal só é alimentado para a frente durante o perfurado.
Os principais parâmetros técnicos da linha de produção
| Método de fixação da viga longitudinal |
Aplicação de pinças hidráulicas |
| Modo de transmissão principal |
Transmissão hidráulica |
| Sistema CNC: |
Sistema CNC Siemens 828D |
| Número de eixos de comando: |
3 eixos |
| Tipo |
Carregamento e descarregamento manuais ou automáticos (facultativo) |
| Capacidade de carga do carro: |
20 toneladas |
| Potência da máquina: |
60 kW |
| Impressão do equipamento: comprimento x largura x altura |
32m x 7,5m x 4m |
| Peso da máquina: |
Cerca de 35 toneladas. |
| Outros |
Painel de operação fino com ecrã LCD ultrafino a cores reais, ecrã de comutação em chinês e inglês |
Estrutura de cada dispositivo mecânico:
1. Carrinho elétrico de travagem longitudinal:
O carrinho pode ser controlado por botões para sair da linha e, depois de carregar os paletes levantados pelo guindaste, voltará à posição de carga;A carga do carrinho não é inferior a 20 toneladas, e o curso é de 1,5 m.
2. Dispositivo de alimentação automática de sucção eletromagnética
O dispositivo é constituído por um suporte, um feixe móvel e o seu dispositivo de condução, um feixe de vaso de sucção e um dispositivo de elevação, um sistema de controlo do vaso de sucção, etc.;
Há uma haste de detecção de placa na viga de vaso de sucção, que pode parar automaticamente quando atinge a altura da placa, e pode detectar se há uma placa e se é sugada,e o trabalho é estável e confiável;
A elevação e a descida do feixe de vaso de sucção são guiadas por uma haste de guia para assegurar a elevação síncrona; o feixe de movimento tem uma boa rigidez,e o movimento dianteiro e traseiro é guiado por um trilho-guia para assegurar a sincronização em ambas as extremidades;
O chuck eletromagnético mantém a força eletromagnética quando está desligado, e reverte a desmagnetização quando é energizado, o que é seguro e confiável.
3.Mesa de rolamento de suporte longitudinal
Composto por uma base e um rolo de suporte para suportar a chapa;
As duas extremidades do rolo são suportadas por rolamentos, o rolo tem boa rigidez e resistência ao impacto e a chapa se move sobre ele;
