Linha de Produção de Puncionamento CNC para Chapa Plana de Longarina Automotiva de 4000 - 8000mm de Comprimento, Força Nominal de 1200KN

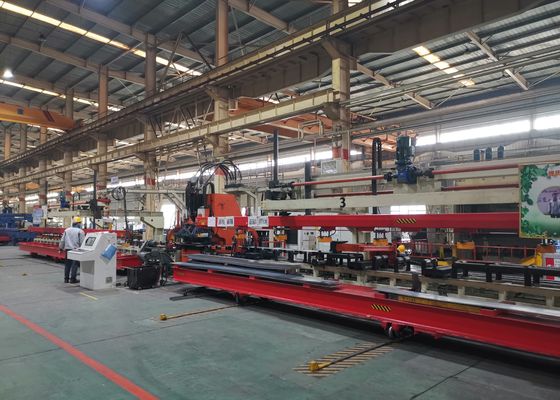

Imagem Grande : Linha de Produção de Puncionamento CNC para Chapa Plana de Longarina Automotiva de 4000 - 8000mm de Comprimento, Força Nominal de 1200KN

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	FPCP120

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Tempo de entrega:	30 dias
Termos de pagamento:	C/C, T/T
Habilidade da fonte:	100 conjuntos/mês

Contato

Descrição de produto detalhada

Tipo de carroçaria da máquina principal:	Forma semi-fechada	Espessura da folha:	4-14 mm
Comprimento:	4000-15000 mm	Resistência à tração máxima:	8b=510-950 N/mm2
Número de moldes:	20,25	Número de machados do controle:	3 machados
Destacar:	Linha de Puncionamento CNC Automotiva de 1200KN , Linha de Puncionamento CNC Automotiva de 8000mm , Linha de Puncionamento CNC para Longarina

Aplicação:

Esta máquina é um equipamento especializado projetado para perfurar furos em vigas longitudinais planas na indústria automotiva.

Composição estrutural:

A máquina consiste principalmente em dispositivos automáticos de carga e descarga, um dispositivo de centralização para compensação automática de chapas de seção variável, dispositivos de alimentação, unidades de perfuração, um dispositivo automático de saída de resíduos, juntamente com sistemas hidráulicos, elétricos e pneumáticos integrados.

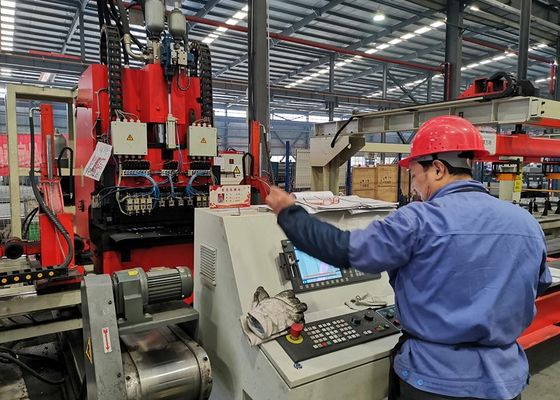

Linha de Produção de Puncionamento CNC para Chapa Plana de Longarina Automotiva de 4000 - 8000mm de Comprimento, Força Nominal de 1200KN 0

Características do produto:

Sistema de Controle de Alto Desempenho
O sistema de controle utiliza o sistema CNC SIEMENS 828D, combinado com alimentação servo-motorizada, garantindo alta eficiência de trabalho e precisão estável das peças.
Mecanismo de Centralização Versátil
Um dispositivo de centralização controlado por servo é montado no rolo de suporte de alimentação, permitindo o processamento de chapas de seção transversal variável com uma diferença de altura variando de 0 a 200 mm.
Configuração Flexível de Moldes
A máquina pode acomodar 25 moldes de diferentes diâmetros, e o processo de instalação é rápido e conveniente.
Fluxo de Trabalho Totalmente Automatizado
Todo o processo, incluindo carregamento, perfuração e descarga da chapa, é automatizado, reduzindo significativamente a intensidade do trabalho.
Gerenciamento Eficiente de Resíduos
Possui uma função automática de saída e coleta de resíduos para maior organização operacional.
Capacidade de Programação Inteligente
O software de programação automática permite a importação direta de gráficos AUTOCAD ou gráficos em formato .DXF gerados por outros softwares CAD. Através de uma interface homem-máquina intuitiva, ele pode gerar automaticamente programas de processamento de ferramentas de máquina, economizando tempo e minimizando erros.

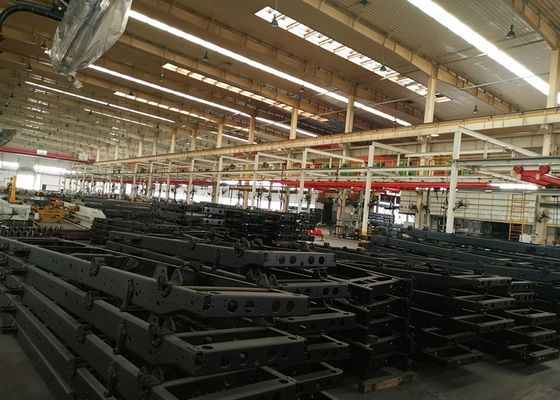

Linha de Produção de Puncionamento CNC para Chapa Plana de Longarina Automotiva de 4000 - 8000mm de Comprimento, Força Nominal de 1200KN 1

Principais parâmetros técnicos:

Nº	Nome	Valor
1	Força nominal	1200KN
2	Tamanho e faixa da chapa de processamento
3	Comprimento	4000～8000mm
	Largura	200～550mm
	Espessura	3～6mm
	Curvatura da chapa de entrada	≤7mm/10m
	Irregularidade da chapa no eixo X	≤10mm/1000mm ,≤20mm/8000mm
	Irregularidade da chapa no eixo Y	5mm
	Empenamento da chapa	≤50mm
	Propriedades mecânicas do material da chapa	σb=510～850N/mm²
4	Diâmetro máx. de perfuração	φ60mm
5	Número de módulos	25个
6	Velocidade máx.
	Eixo X	Máx=50m/min
	Eixo Y	Máx=30m/min
7	Precisão de processamento
	Eixo X	±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm
	Eixo Y	±0.2 mm / 600 mm

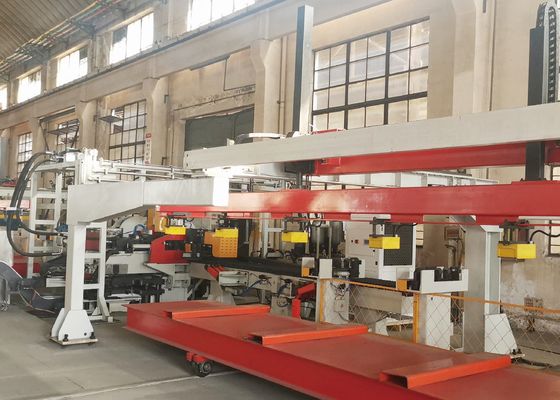

Linha de Produção de Puncionamento CNC para Chapa Plana de Longarina Automotiva de 4000 - 8000mm de Comprimento, Força Nominal de 1200KN 2
