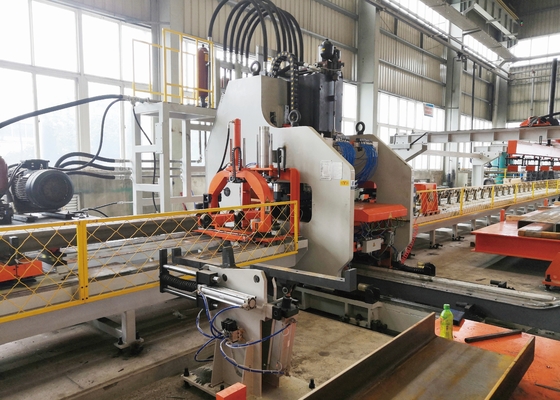

1200KN Força nominal Máquina de perfuração de placas de feixe de caminhão CNC Máximo 750mpa Resistência ao atrito do material
Introdução

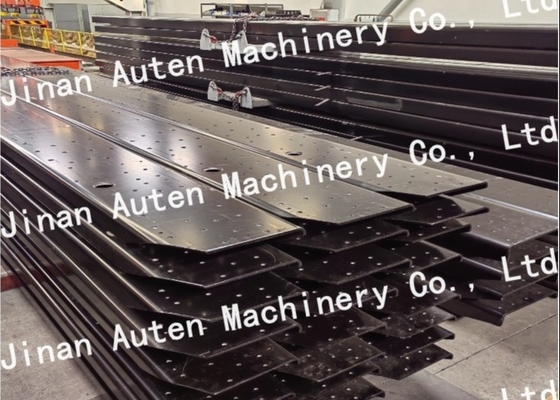

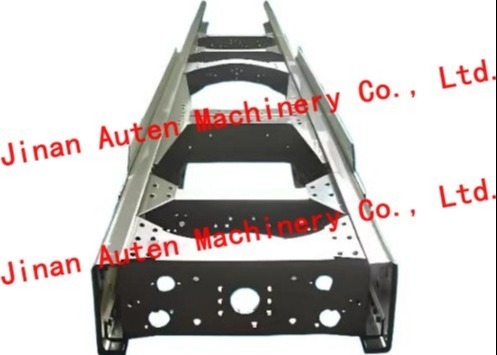

A linha de produção de punção CNC para vigas longitudinais planas de automóveis é um sistema de produção abrangente dedicado às operações de punção em vigas longitudinais planas de automóveis.Desenvolvido com base em equipamentos comparáveis dos mercados nacional e internacional, alinhando-se com os requisitos de perfuramento de diversas estruturas de veículos em todo o mundo, e integrando os pontos fortes de vários produtos, esta linha de produção é meticulosamente projetada.É capaz de satisfazer perfeitamente as exigências de processamento flexíveis de diferentes vigas longitudinais de quadro, e caracteriza-se por estabilidade e elevada eficiência.
Introdução da composição do equipamento da linha de produção Fluxo de processo:
Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, fixação e processamento auxiliares→punção finalizada→descarga automática eletromagnética da peça de trabalho O método de processamento é de tipo filtro, ou seja,o feixe longitudinal só alimenta para a frente quando perfurado.
Estrutura de cada dispositivo mecânico:
1- Carrinho elétrico de travagem longitudinal: o carrinho pode ser controlado por botões para sair da linha e, após o carregamento das paletes levantadas pelo guindaste,Ele vai conduzir de volta para a posição de cargaA carga do carrinho não é inferior a 20 toneladas e o curso é de 1,5 m.

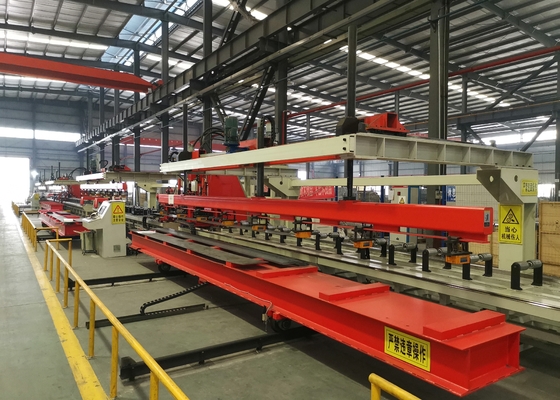

2. Dispositivo de alimentação automática de sucção eletromagnética:
O dispositivo é composto por um suporte, um feixe móvel e o seu dispositivo de condução, um feixe de vaso de sucção e um dispositivo de elevação, um sistema de controlo do vaso de sucção, etc.que pode parar automaticamente quando atinge a altura da placa, e pode detectar se há uma placa e se ela é sugada, e o trabalho é estável e confiável;
A elevação e a descida do feixe de vaso de sucção são guiadas por uma haste de guia para assegurar a elevação síncrona; o feixe de movimento tem uma boa rigidez,e o movimento dianteiro e traseiro é guiado por um trilho-guia para assegurar a sincronização em ambas as extremidades;
O chuck eletromagnético mantém a força eletromagnética quando está desligado, e reverte a desmagnetização quando é energizado, o que é seguro e confiável.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Max. diâmetro de perfuração |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
| 8 |
Método de processamento |
Filtragem |
| 9 |
Número de referência |
O eixo X ao longo do comprimento da placa, a coordenada X dos furos é baseada na extremidade da folha; o eixo Y na direção da largura da folha, com a linha central como referência. |
| 11 |
Método de trabalho |
Manual, automático |
