Linha de produção de punção de placas CNC de 120 toneladas de força nominal 25 módulos para caminhões de viga plana

Linha de produção de punção de placas CNC de 120 toneladas de força nominal 25 módulos para caminhões de viga plana

Aplicação:

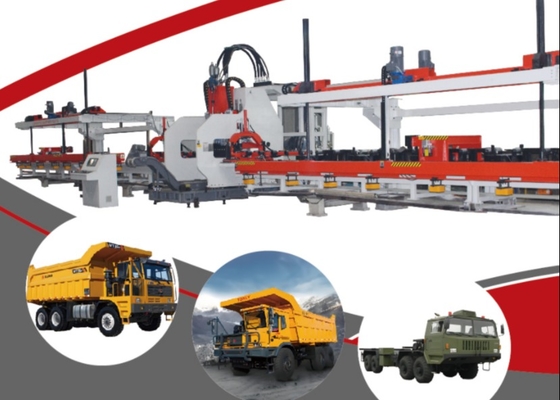

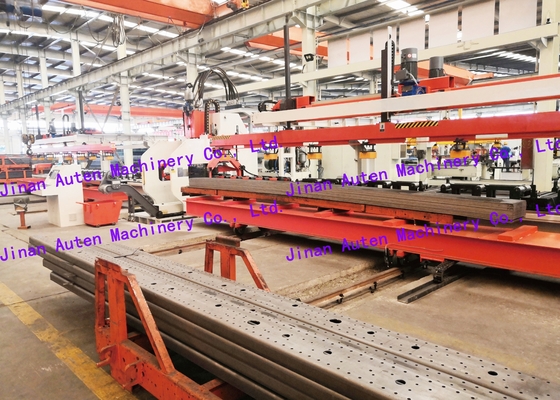

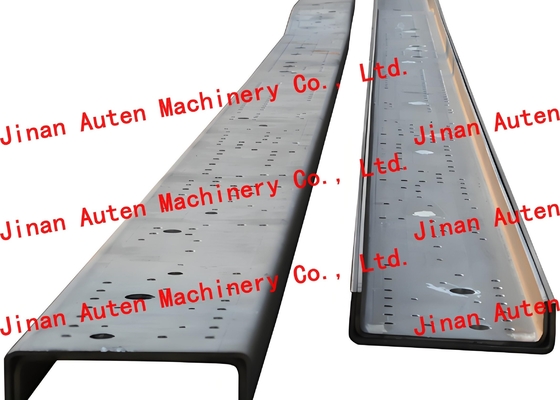

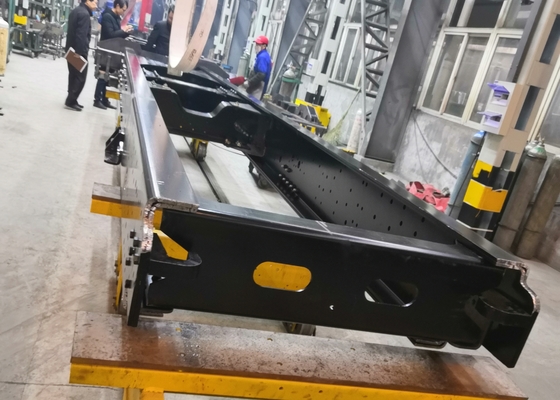

A linha de produção CNC de perfuração de vigas longitudinais planas para automóveis constitui um sistema de fabrico integrado especializado em processos de perfuração de vigas longitudinais planas para automóveis.Meticulosamente concebido referenciando equipamentos análogos em mercados nacionais e globais, alinhada com as especificações de perfuração de diversas estruturas de veículos em todo o mundo, e incorporando os méritos de vários produtos comparáveis, esta linha de produção é uma solução refinada.Ele cumpre habilmente as demandas de processamento flexível de vigas longitudinais assortados quadro, caracterizada pela sua estabilidade e elevada eficiência operacional.

Tabela de rolamento de suporte longitudinal

Composto por uma base e um rolo de suporte para suportar a chapa; ambas as extremidades do rolo são suportadas por rolamentos, o rolo tem boa rigidez e resistência a impactos, e a chapa se move sobre ele;

Dispositivo de alimentação da pinça principal do eixo X: 2 conjuntos

O dispositivo é composto por um servomotor, um redutor de precisão, uma pinça hidráulica flutuante, um trilho de guia linear de precisão, um rack de precisão e um suporte;o servomotor impulsiona a engrenagem helicoidal a girar através do redutor de precisãoA alimentação precisa das peças de alimentação é completada através do guia de trilhos de deslizamento linear de precisão,e a alimentação da folha é precisa e estávelA pinça de alimentação é uma pinça flutuante, que pode ter boa adaptabilidade a algumas folhas deformadas, e a força de pinça grande, pinça confiável, trabalho estável.

A pinça empunha a parte central das duas extremidades do feixe longitudinal. Este método de pinça pode pinçar a placa com uma gota na borda da placa;Os dois lados do hospedeiro estão dispostos simetricamente.

Dispositivo auxiliar de alimentação da pinça no eixo X: 2 conjuntos

O dispositivo é utilizado para processar as extremidades da cabeça e da cauda da viga, e há um conjunto de cada lado da máquina principal, constituído por grampos hidráulicos, base e partes motrizes;

Durante todo o processo de alimentação da peça de trabalho, quando a pinça do lado de alimentação não puder segurar a chapa, mas ainda forçar furos, a fim de garantir a precisão da posição de perfurar,A folha deve continuar a ter mais de dois pontos de fixação, e no processo de alteração do ponto de fixação, a alteração da referência de posicionamento não é permitida.Sob o empurrão do cilindro de óleoAssim, sob a pressão da garrafa de óleo, o cilindro de combustívelHá um segundo ponto de fixação para a folha ao perfurar (o primeiro é a fixação principal no lado de esvaziamento), assegurando uma alimentação suave e precisa da chapa.

Informações de especificação dos parâmetros
