3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material

Imagem Grande : 3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	FPCP120

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	negotiable
Detalhes da embalagem:	estojo de madeira
Tempo de entrega:	60 dias
Termos de pagamento:	L/c, t/t
Habilidade da fonte:	200 conjuntos/ano

Contato

Descrição de produto detalhada

Função:	Soco de Raio	Espessura da placa (milímetros):	4 a 9
Resistência à tração do material (Mpa):	Max. - O quê?750	Comprimento da peça de trabalho (mm):	4000-12000 mm
Força nominal:	1200KN	Flecha da peça (mm):	≤7/12M
Velocidade de alimentação:	50m/min	Velocidade de alimentação:	30m/min
Destacar:	3-6mm truck beam CNC punching line , 750Mpa tensile strength CNC punching machine , CNC plate punching production line

Linha de Produção de Puncionamento CNC de Vigas de Caminhão com Espessura de 3-6mm e Resistência à Tração do Material de 750Mpa

Aplicação:

Esta máquina é um equipamento especializado projetado para perfurar furos em vigas longitudinais planas na indústria automotiva.

Principais parâmetros técnicos:

Nº	Nome	Valor
1	Força nominal	1200KN
2	Tamanho e faixa da placa de processamento
3	Comprimento	4000～8000mm
	Largura	200～550mm
	Espessura	3～6mm
	Curvatura da chapa de entrada	≤7mm/10m
	Irregularidade da chapa no eixo X	≤10mm/1000mm ,≤20mm/8000mm
	Irregularidade da chapa no eixo Y	5mm
	Empenamento da chapa	≤50mm
	Propriedades mecânicas do material da chapa	σb=510～850N/mm2
4	Diâmetro máximo de perfuração	φ60mm (A força máxima de perfuração não excede a força nominal da máquina-ferramenta.)
5	Número de módulos	25 peças
6	Velocidade máxima
	Eixo X	Máx=50m/min
	Eixo Y	Máx=30m/min
7	Precisão de processamento
	Eixo X	±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm
	Eixo Y	±0.2 mm / 600 mm
8	Método de processamento	Filtragem
9	Referência	O eixo X está ao longo do comprimento da placa, e a coordenada X do furo é baseada na extremidade da placa. O eixo Y é a largura da placa, e o ponto de referência é a linha central.
11	Modo de operação	Manual, automático

3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material 0

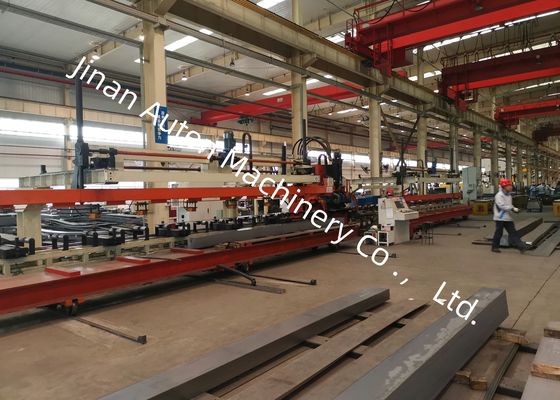

Composição Estrutural:

Esta máquina é constituída principalmente por um dispositivo automático de carga e descarga, um dispositivo de centralização para compensação automática de placas de seção variável, um dispositivo de alimentação, uma unidade de puncionamento, um dispositivo automático de descarga de resíduos, juntamente com sistemas hidráulicos, elétricos e pneumáticos.

3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material 1

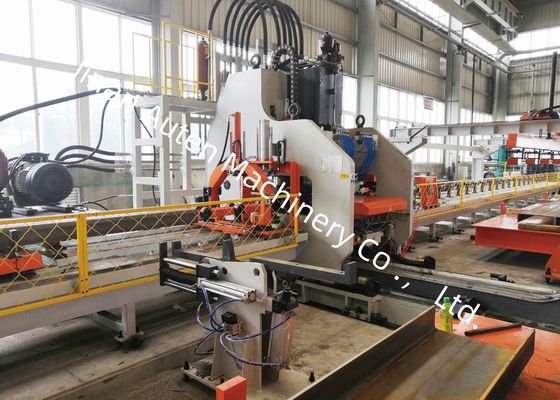

Características do Produto:

1. O sistema de controle incorpora o sistema CNC SIEMENS 828D, com alimentação acionada por servomotores, garantindo alta eficiência operacional e precisão consistente da peça.

2. Um dispositivo de centralização servo central é instalado no rolo de suporte de alimentação, capaz de lidar com o processamento de placas de seção transversal variável com uma diferença de altura de 0-200mm.

3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material 2

3. Podem ser montados até 25 moldes de diâmetros variados, com o processo de instalação sendo rápido e direto.

4. O carregamento, puncionamento e descarga das placas são totalmente automatizados, reduzindo assim a intensidade operacional.

5. Os materiais residuais são descarregados e coletados automaticamente.

3-6mm Espessura de feixe de caminhão linha de produção de punção CNC 750Mpa resistência à tração do material 3

Ele exibe uma gama de amostras de vigas longitudinais acabadas processadas pela linha, cobrindo várias especificações usadas em caminhões de mineração e veículos especiais. Essas amostras demonstram claramente a precisão das posições dos furos, a suavidade das bordas de puncionamento e a integridade estrutural geral alcançada, permitindo que clientes e inspetores verifiquem visualmente o desempenho do equipamento.
