25 Número de módulos Máquina de perfuração de feixe de caminhão CNC Linha 4-9mm espessura da placa
Aplicação:
A linha de produção de perfuração CNC de placas planas de vigas longitudinais de automóveis é uma linha de produção abrangente dedicada às operações de perfuração de vigas longitudinais planas de automóveis.Desenvolvido através da integração das vantagens de vários produtos, esta linha baseia-se em equipamentos semelhantes disponíveis no mercado interno e internacional, e é adaptada para atender às necessidades de perfuramento de diversas estruturas automotivas no país e no estrangeiro.É plenamente capaz de satisfazer as exigências de processamento flexíveis de várias vigas longitudinais do quadro, com características de estabilidade e elevada eficiência.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
| 8 |
Método de processamento |
Filtração |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do buraco é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de funcionamento |
Manual, automático |

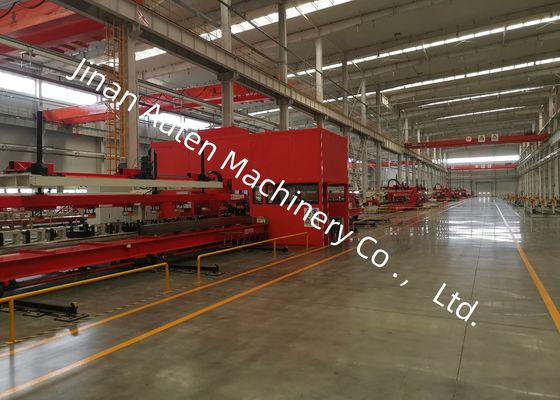

Introdução à composição dos equipamentos da linha de produção
Fluxo de processo: Longitudinal beam preparation → longitudinal electromagnetic automatic feeding → longitudinal material automatic positioning → tail-end clamping and auxiliary clamping → workpiece entry into the punching main unit for processing → feed-end clamping, fixação e processamento auxiliares → conclusão do perfuramento → descarga automática eletromagnética das peças de trabalho
O modo de processamento adota uma abordagem tipo filtro, segundo a qual o feixe longitudinal só se alimenta para a frente durante a operação de perfuração.
Estrutura de cada dispositivo mecânico:
1. Trolley elétrico de tração longitudinal:
O carrinho pode ser controlado através de botões para sair da linha de produção.
O carrinho tem uma capacidade de carga não inferior a 20 toneladas e um curso de 1,5 metros.
2Dispositivo de alimentação automática de sugador eletromagnético
O dispositivo é composto por um suporte, um feixe móvel e o seu dispositivo de condução, um feixe de sucção e um dispositivo de elevação, um sistema de controlo de sucção e outros componentes.
Uma barra de detecção de placas é montada no feixe de sucção, permitindo a desligação automática quando a altura da placa é atingida.assegurar uma operação estável e fiável.
O levantamento e a descida do feixe de sucção são guiados por hastes de guia para garantir o movimento sincrono.com o seu movimento dianteiro e traseiro guiado por trilhos para assegurar a sincronização em ambas as extremidades.
O aspirador eletromagnético mantém a força eletromagnética quando desenergizado e obtém uma desmagnetzação reversa quando energizado, garantindo um desempenho seguro e confiável.

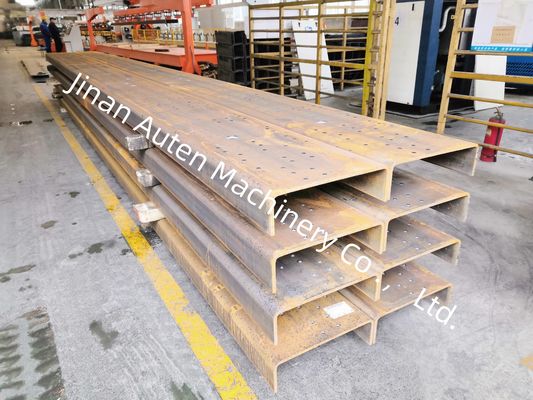

Ele mostra uma série de amostras de vigas longitudinais acabadas processadas pela linha de produção, abrangendo diversas especificações utilizadas em caminhões de mineração e veículos de uso especial.Estas amostras ilustram claramente a precisão das posições dos buracos, a suavidade das bordas perfuradas e a integridade estrutural geral alcançada, permitindo aos clientes e inspectores validar visualmente o desempenho do equipamento.
