Linha de Produção de Puncionamento CNC de Vigas de Caminhão com Espessura de Placa de 4-9mm, Comprimento da Peça de Trabalho 4000-12000 mm
Aplicação:
A Linha de Produção de Vigas Longitudinais Automotivas é um equipamento de processamento de chapas automatizado de alta eficiência e alta precisão, desenvolvido sob medida por nossa empresa especificamente para puncionar vigas longitudinais automotivas de alta resistência. É projetada para puncionar vigas longitudinais de veículos ultra-largos e ultra-espessos, incluindo caminhões de mineração e veículos de uso especial.
Principais parâmetros técnicos:
| Nº |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa da placa de processamento |
| 3 |
Comprimento |
4000～8000mm |
| Largura |
200～550mm |
| Espessura |
3～6mm |
| Curvatura da chapa recebida |
≤7mm/10m |
| Irregularidade da chapa no eixo X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidade da chapa no eixo Y |
5mm |
| Empenamento da chapa |
≤50mm |
| Propriedades mecânicas do material da chapa |
σb=510～850N/mm2 |
| 4 |
Diâmetro máximo de puncionamento |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Máx=50m/min |
| Eixo Y |
Máx=30m/min |
| 7 |
Precisão de processamento |
| Eixo X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eixo Y |
±0.2 mm / 600 mm |
| 8 |
Método de processamento |
Filtragem |
| 9 |
Referência |
O eixo X está ao longo do comprimento da placa, e a coordenada X do furo é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de operação |
Manual, automático |
Composição Estrutural

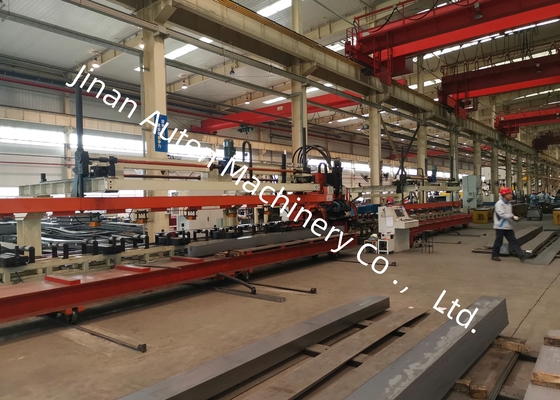

Esta máquina é composta principalmente por um mecanismo automático de carga e descarga, um dispositivo automático de centralização com compensação para placas de seção variável, um mecanismo de alimentação, uma unidade de puncionamento, um mecanismo automático de descarga de resíduos, bem como sistemas hidráulicos, elétricos e pneumáticos.
Características do Produto
1. O sistema de controle adota o sistema CNC SIEMENS 828D, com alimentação acionada por servomotor. Ele oferece alta eficiência operacional e garante a precisão estável da peça durante o processamento.
2. Um dispositivo de centralização servo-centrado é montado nos rolos de suporte de alimentação, capaz de acomodar o processamento de placas de seção variável com uma diferença de altura de 0 a 200 mm.
3. Pode ser equipado com 25 moldes de diferentes diâmetros, e o processo de instalação do molde é rápido e conveniente, minimizando o tempo de inatividade para troca de ferramentas.
4. O carregamento, puncionamento e descarga de placas são totalmente automatizados, reduzindo significativamente a intensidade de trabalho dos operadores.

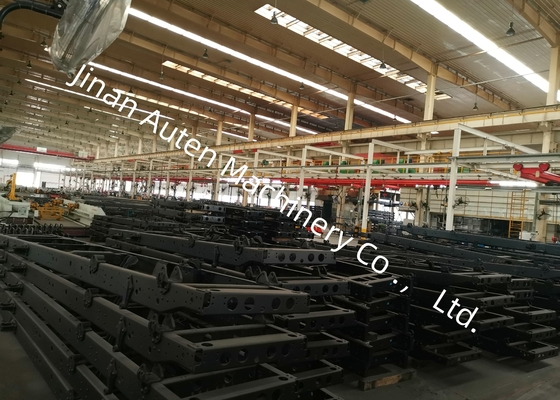

A exposição apresenta uma gama de amostras de vigas longitudinais acabadas processadas por esta linha de produção, cobrindo várias especificações aplicadas em caminhões de mineração e veículos de uso especial. Essas amostras demonstram claramente a precisão do posicionamento dos furos, a suavidade das bordas puncionadas e a integridade estrutural geral alcançada—permitindo que clientes e inspetores verifiquem visualmente o desempenho de processamento do equipamento.
Esta máquina é um equipamento especializado projetado para operações de puncionamento em vigas longitudinais planas dentro da indústria automotiva. É projetada principalmente para processar as vigas principais de caminhões e veículos de uso especial, garantindo a formação precisa de furos para atender aos requisitos de montagem estrutural desses componentes de suporte de carga automotivos pesados e personalizados.
