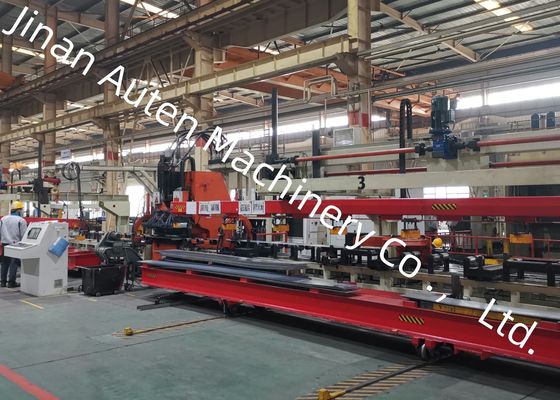

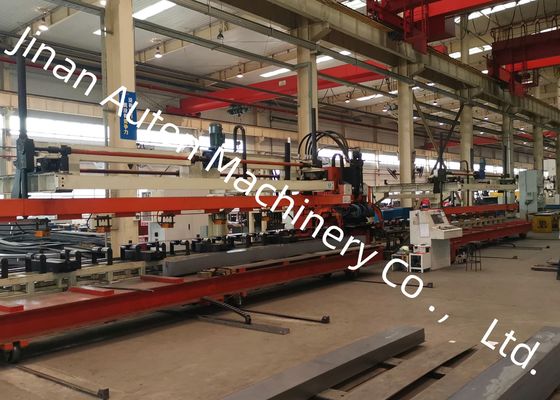

Eixo X 50m/min Velocidade Automóvel viga longitudinal placa plana linha de perfuração CNC Eixo Y 30m/min Velocidade
Finalidade e características do produto
The CNC Punching Production Line for Automobile Longitudinal Beam Flat Plates is a comprehensive production system specifically designed for the punching process of flat longitudinal beams used in automobiles- desenvolvido com base nas bases técnicas de equipamentos análogos, tanto nacionais como internacionais,Esta linha de produção integra as características vantajosas de diversos produtos relacionados, ao mesmo tempo em que se alinha plenamente com os requisitos de perfuração de várias estruturas de estrutura de automóveis nos mercados globais.Esta linha de produção está bem equipada para satisfazer as exigências de processamento flexíveis de vigas longitudinais para diferentes tipos de molduras de automóveis,e é caracterizado por desempenho operacional estável e alta eficiência de produção.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25? |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
Introdução à composição do equipamento da linha de produção
Fluxo de processo: Longitudinal beam preliminary preparation → Longitudinal beam electromagnetic automatic feeding → Longitudinal material automatic positioning → Tail-end clamping and auxiliary clamping → Workpiece entry into punching main machine for processing → Feeding-end clamping, fixação e processamento auxiliares → Terminação do perfurado → Descarga automática eletromagnética das peças de trabalho
O método de processamento adota um desenho de tipo filtro, o que significa que o feixe longitudinal só é alimentado para a frente durante a operação de perfuração.
1. Carrinho elétrico de carga de viga longitudinal:
O carrinho pode ser controlado através de um comando de botão para sair da linha de produção.
A capacidade de carga do carrinho não é inferior a 20 toneladas, e sua tração de viagem é de 1,5 metros.
2Dispositivo de alimentação automática com vaso de sucção eletromagnético
O dispositivo é composto por um suporte, um feixe móvel e o seu mecanismo de accionamento, um feixe de vaso de sucção e um mecanismo de elevação, um sistema de controlo do vaso de sucção e outros componentes;
Uma haste de detecção de placas é montada no feixe da chávena de sucção, que permite a parada automática quando a altura da placa é atingida.Ele também pode detectar a presença de placas e se as placas são adequadamente adsorvidos, assegurando um funcionamento estável e fiável;
A elevação e a descida do feixe de vaso de sucção são guiadas por hastes de guia para garantir a elevação síncrona; o feixe móvel apresenta uma excelente rigidez,e seu movimento dianteiro e traseiro é guiado por trilhos de guia para garantir a sincronização em ambas as extremidades;
O vaso de sucção eletromagnético mantém a força eletromagnética no estado de desligamento e obtém uma desmagnetzação reversa quando energizado, garantindo um desempenho seguro e confiável.
Na exposição, é exposta uma coleção meticulosamente selecionada de amostras de vigas longitudinais acabadas, processadas exclusivamente por esta linha de produção.Essas amostras abrangem uma gama diversificada de especificações adaptadas para caminhões de mineração e veículos de uso especialAs amostras mostram eficazmente as capacidades do equipamento, incluindo o posicionamento preciso dos furos, as bordas perfuradas suaves e a estabilidade estrutural geral das peças de trabalho.
Esta linha de equipamentos de perfuração de vigas planas de caminhão é uma solução desenvolvida sob medida especificamente projetada para a operação de perfuração de vigas longitudinais de automóveis planas.É principalmente concebido para mecanizar os feixes principais de camiões e veículos de uso especial, garantindo a fabricação de furos precisos para satisfazer os requisitos de montagem estrutural destes componentes de carga automóveis pesados e fabricados sob medida.
