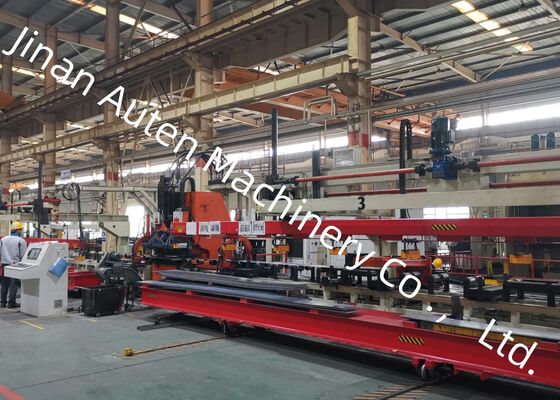

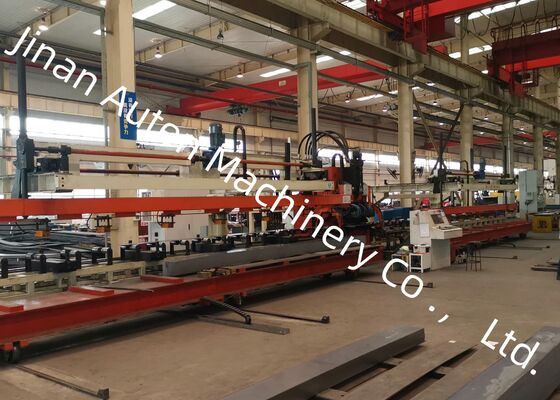

Máquina de perfurar chapas CNC de precisão 1200KN Força nominal e espessura máxima da chapa Capacidade de 6 mm
Finalidade e características do produto
Concebida como uma solução de produção especializada "tudo em um", esta linha foi desenvolvida especificamente para a operação de perfuração de vigas longitudinais planas utilizadas na fabricação de automóveis.Aproveitamento dos fundamentos técnicos de contrapartes nacionais e internacionais avançadas, integra as vantagens competitivas de numerosos produtos conexos, respeitando rigorosamente as especificações de perfuração para diversas configurações globais de estrutura automotiva.É plenamente capaz de satisfazer as demandas de processamento flexíveis de vigas longitudinais em vários tipos de estrutura de automóveis, e distingue-se por uma fiabilidade operacional robusta e uma eficiência de produção superior.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25? |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
1. Mesa de rolamento de apoio longitudinal
Construído com uma base e rolos de suporte, este componente é projetado especificamente para fornecer suporte estável para materiais de chapa.Cada rolo é equipado com conjuntos de rolamentos em ambas as extremidades para garantir uma operação segura e sem problemasCom uma rigidez estrutural excepcional e uma forte resistência a impactos, os rolos permitem um movimento consistente e de baixo atrito das folhas através da sua superfície.
2Dispositivo de centralização
Este dispositivo é configurado com 5 conjuntos de mecanismos de centralização e posicionamento, em que os dois blocos de centralização são accionados e guiados de forma síncrona por trilhos de guia de precisão.,O cilindro de ar aciona os dois pares de blocos de centralização para se moverem um em direção ao outro, realizando a centralização precisa e a fixação segura do material da folha.Capacidade de posicionamento linear garante que os desvios de largura são distribuídos uniformemente em ambos os lados da folha, mantendo uma precisão de processamento constante.
3Dispositivo de alimentação do grampo principal do eixo X: 2 conjuntos
Esta linha de máquinas de perfuração de feixe é constituída por um servomotor, redutor de precisão, pinça hidráulica flutuante, trilho de guia linear de precisão, rack de precisão e estruturas de suporte.O servomotor transmite energia para conduzir a engrenagem helicoidal em rotação através de um redutor de precisão, e converte ainda o movimento de rotação em movimento linear através do mecanismo do rack. Guiados pelo trilho de deslizamento linear de precisão, os componentes de alimentação executam operações de alimentação precisas,assegurar um transporte preciso e estável da chapaA pinça de alimentação adota um projeto estrutural flutuante, que oferece forte adaptabilidade a materiais de chapa ligeiramente deformados.,e estabilidade operacional consistente.
A linha de punção CNC para placas planas de vigas longitudinais automotivas adota um arranjo de fixação push-pull.Este método de fixação garante a fixação fiável de placas com desvios de altura das bordasOs dispositivos de fixação estão posicionados simetricamente em ambos os lados da unidade principal da máquina.
Na exposição, é exposta uma selecção cuidadosamente selecionada de amostras de vigas longitudinais acabadas, produzidas exclusivamente nesta linha de produção.Estas amostras cobrem uma vasta gama de especificações personalizadas para caminhões de mineração e veículos de uso especialServem como uma demonstração convincente das capacidades de desempenho do equipamento, incluindo posicionamento preciso dos furos, bordas perfuradas suaves,e a estabilidade estrutural geral das peças acabadas.
Esta linha de equipamentos de perfuração de feixe plano para caminhões leves é uma solução desenvolvida sob medida, projetada especificamente para a operação de perfuração de feixes longitudinais planos automotivos.É principalmente concebido para processar os feixes principais de camiões e veículos de uso especial, fornecendo usinagem de buracos de alta precisão para satisfazer os requisitos de montagem estrutural desses componentes de carga automotiva pesados e fabricados sob medida.
