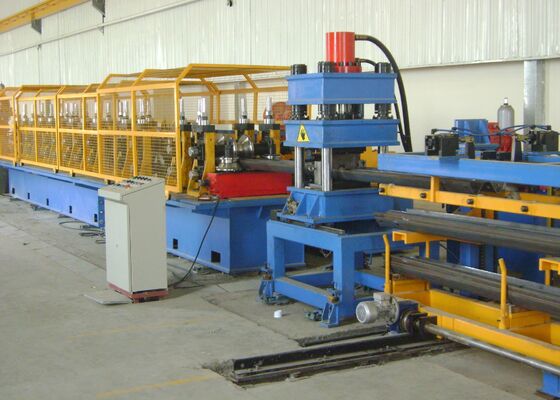

Modelo RF300 Rodoviária Linha de produção automática de dobra a frio de duas ondas para uso em corrimão

Linha de Produção Automática de Conformação por Dobra a Frio de Duas Ondas RF300 para Rodovias, para Uso em Guardrails

Introdução do Produto:

Linha de conformação de guardrails para rodovias, linha de produção de proteção rodoviária, linha de conformação de guardrails. Pode realizar a produção ininterrupta de múltiplas etapas a partir de uma única chapa original, definindo desenrolamento, nivelamento, perfuração, conformação e corte em uma produção contínua, de modo que a aparência do produto seja padrão, a perfuração consistente e a instalação fácil. A linha de produção tem alta velocidade de produção, perfuração on-line e produção de moldagem contínua, fácil de operar e usa menos mão de obra.

Configuração do produto:

Observação: O desenho do tipo de placa deve estar sujeito ao desenho finalmente assinado e confirmado pelo comprador e vendedor.

Processo de produção:

A linha de produção é operada de acordo com o seguinte fluxo de processo: Desenrolamento → Loop (armazenamento) → Alimentação de nivelamento servo → Perfuração (corte) 315T + prensa de perfuração e reforço → dobra a frio → descarga

Configuração e finalidade da unidade

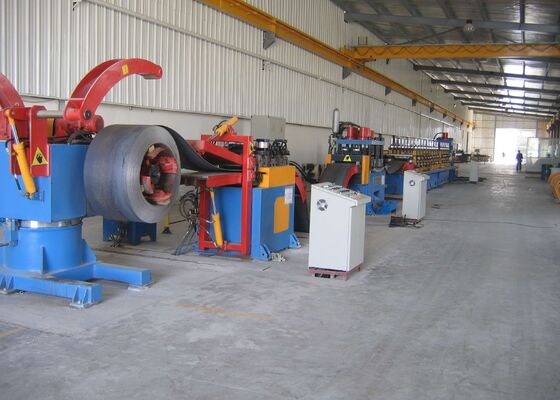

Desbobinador - 1 conjunto

Desenrolamento: A máquina está no modo de suporte único. O motor aciona o eixo do desbobinador para liberar a bobina, e a força hidráulica aciona o dispositivo de tensionamento do eixo do desbobinador para fixar a bobina no eixo do desbobinador. A estrutura de tensionamento é do tipo cunha, e o estado de funcionamento é estável e confiável.

O desbobinador é um desbobinador automático. Quando a bobina é instalada no eixo do desbobinador, o eixo do desbobinador gira ativamente durante a operação real de toda a linha, e sua força de tração vem do motor do desbobinador. O desbobinador pode liberar automaticamente a bobina de acordo com a velocidade de funcionamento de toda a linha. Para garantir a segurança da operação real do desbobinador, o desbobinador é equipado com um dispositivo de freio pneumático.
O desbobinador também contém 4 defletores e um braço de pressão para evitar que a bobina se solte durante o processo de desenrolamento e garantir a segurança do operador.

Dispositivo de armazenamento (silo) - 2 conjuntos

Finalidade: Usado para amortecer a incompatibilidade de velocidade entre o desbobinamento, nivelamento e a máquina de perfuração e a máquina de perfuração e a máquina de conformação por rolo, e corrigir o desvio. Ele faz com que toda a linha funcione sem problemas e completamente.

Estrutura: O dispositivo de armazenamento consiste em duas partes: rolos de arco e dispositivo de suporte. Existem quatro grupos de rolos de arco, que são colocados em ambos os lados de dois compartimentos de armazenamento. Eles são compostos por estruturas de arco e um grupo de rolos flexíveis. A superfície dos rolos é cromada dura. Um interruptor fotoelétrico é instalado na cova do compartimento de descarga para controlar a posição do rolo de material que entra na cova, de modo que a velocidade de cada parte de trabalho possa ser perfeitamente combinada.

Alimentador nivelador servo - 1 conjunto

Finalidade: Alimentar o material da folha de acordo com o comprimento real da etapa necessária para a perfuração. Vários conjuntos de parâmetros de alimentação podem ser definidos de uma só vez, o que é conveniente e rápido. A precisão da alimentação é precisa sem tolerância cumulativa.

Ele adota nivelamento de 5 rolos (2 rolos na camada superior, 3 rolos na camada inferior, ajuste por parafuso), 1 par de rolos guia, fixação pneumática dos rolos de alimentação, regulação de velocidade por conversão de frequência e controle de interruptor elétrico. A frente da máquina de nivelamento também é equipada com uma cabeça de pá telescópica e um dispositivo de pressão para garantir que o rolo de matéria-prima entre na máquina de nivelamento de forma suave e segura.
Estrutura: Consiste em uma estrutura, um sistema de fixação e um sistema de acionamento servo.
