Máquina de Conformação por Rolo de Dobra a Frio para Guarda-Corpo de Duas Ondas de Rodovia ≤500mm de Largura da Tira de Aço
Introdução do Produto:
Linha de conformação de guarda-corpos de rodovia, linha de produção de proteção de rodovia, linha de conformação de guarda-corpos. Pode realizar a produção contínua ininterrupta da chapa única original de múltiplos processos, definindo desenrolamento, nivelamento, perfuração, conformação, corte em uma produção contínua, de modo que a aparência do produto seja padrão, a perfuração consistente e a instalação fácil. A linha de produção tem alta velocidade de produção, perfuração on-line e produção de moldagem contínua, fácil de operar e usar menos mão de obra.
Configuração do produto:
| Material |
Aço de baixo carbono laminado a frio |
| Resistência ao escoamento da matéria-prima |
23Mpa |
| Resistência à tração da matéria-prima |
450Mpa |
| Diâmetro externo da bobina |
≤Ф1300 mm |
| Diâmetro interno da bobina |
Ф508mm |
| Largura da tira de aço |
≤500mm |
| Espessura da tira de aço |
3mm |
| Peso da bobina única |
≤5000 kg |
| Velocidade da linha de produção |
4 peças/minuto (comprimento 4320mm) |
Observação: O desenho do tipo de placa estará sujeito ao desenho finalmente assinado e confirmado pelo comprador e vendedor.
Processo de produção:

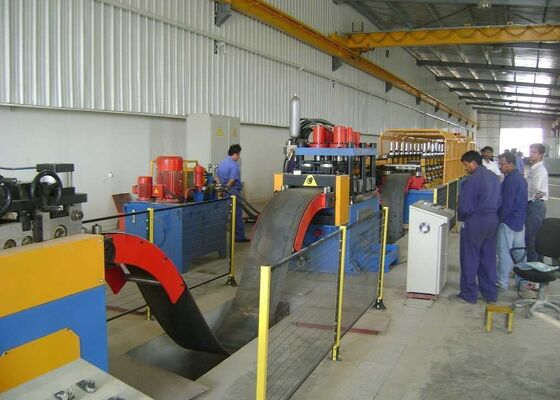

A linha de produção é operada de acordo com o seguinte fluxo de processo: Desenrolamento → Loop (armazenamento) → Alimentação de nivelamento servo → Perfuração (corte) 315T + prensa de perfuração e reforço → dobra a frio → descarga
Máquina especial de perfuração e corte hidráulico 315T - 1 conjunto
Finalidade: Usando matrizes de perfuração de alta velocidade, diferentes formas de furos de perfuração podem ser produzidas usando matrizes de estações diferentes (as matrizes de perfuração precisam ser substituídas quando o tipo de placa é alterado). As posições de perfuração podem ser ajustadas separadamente, com estrutura razoável, longa vida útil e ajuste conveniente.
O sistema hidráulico equipado com esta máquina de perfuração é especialmente desenvolvido para máquinas de perfuração de múltiplas estações. A prensa hidráulica adota o modo de controle de bomba e acumulador e adota um módulo de controle hidráulico especial. Possui as características de alta velocidade de perfuração e baixo ruído, e é equipado com um resfriador para dissipação de calor para atender às necessidades de produção contínua. (Este sistema hidráulico foi usado com sucesso em muitas linhas de produção)
Estrutura: Adota o modo de prensa hidráulica de quatro colunas, que é econômico e rápido. O espaçamento da perfuração é ajustável na direção horizontal da placa, e a mudança do passo da perfuração pode ser concluída através do sistema de controle elétrico.
Matriz de perfuração e corte: 1 conjunto
A máquina de perfuração é equipada com um conjunto completo de matrizes de perfuração e corte, que pode completar a perfuração de 18 furos da extremidade da placa do guarda-corpo. As especificações específicas da matriz são finalmente confirmadas com base nos desenhos de perfuração assinados e confirmados tanto pelo comprador quanto pelo vendedor.
Prensa de perfuração de furos reforçados (incluindo 1 conjunto de matriz de perfuração) - 1 conjunto

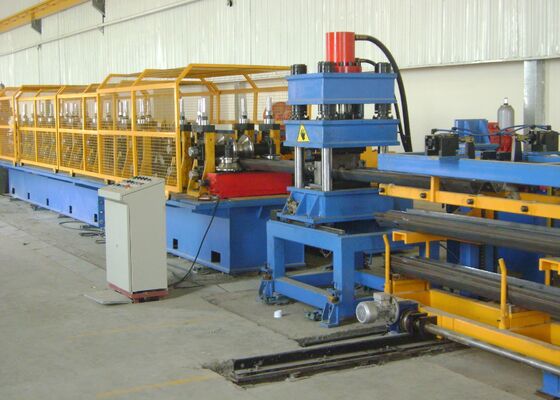

Esta máquina é uma prensa de quatro colunas.
Pode perfurar um grupo de furos de reforço 20X50 em placas de guarda-corpo de duas ondas ao mesmo tempo.
Esta máquina tem uma estrutura de quatro colunas e duas vigas e um total de 1 estação de trabalho, que pode completar a perfuração de furos de reforço em placas de guarda-corpo.
