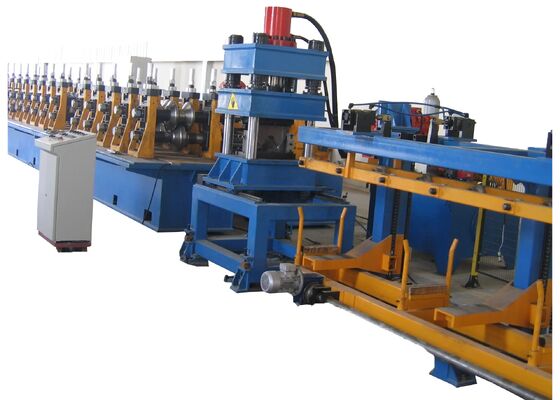

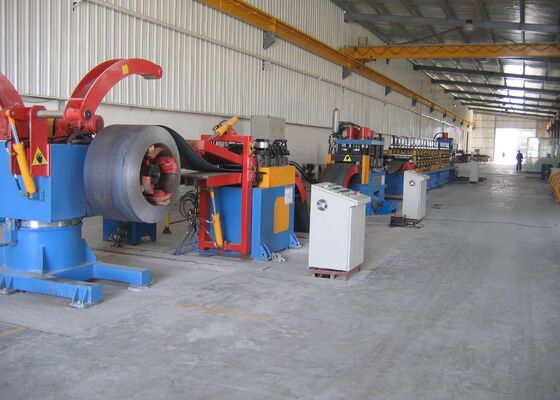

Máquina Automática para Fabricação de Perfis de Guarda-Corpo Rodoviário Ф508mm Diâmetro Interno da Bobina

Máquina Automática para Fabricação de Placas de Vigas de Conformação de Rolo de Guarda-corpo de Rodovia Ф508mm Diâmetro Interno da Bobina

Introdução do Produto:

Linha de conformação de guarda-corpos de rodovia, linha de produção de proteção de rodovia, linha de conformação de guarda-corpos. Pode alcançar a produção ininterrupta de uma única folha original de vários processos, definindo desenrolamento, nivelamento, perfuração, conformação, corte em uma produção contínua, de modo que a aparência do produto seja padrão, a instalação consistente da perfuração seja fácil. A linha de produção tem alta velocidade de produção, perfuração on-line e produção de moldagem contínua, fácil de operar e usar menos mão de obra.

Configuração do Produto:

Observação: O desenho do tipo de placa deve estar sujeito ao desenho finalmente assinado e confirmado pelo comprador e vendedor.

Processo de produção:

A linha de produção é operada de acordo com o seguinte fluxo de processo: Desenrolamento → Loop (armazenamento) → Alimentação de nivelamento servo → Perfuração (corte) 315T + prensa de perfuração e reforço → dobra a frio → descarga

Máquina de Conformação de Rolo - 1 conjunto

Finalidade: Usada para obter a forma de interface necessária através do processo de dobra por rolo.

Estrutura: A unidade de conformação adota uma estrutura independente (estilo arco de troca rápida). Acionada por motor e redutor, e acionada por uma caixa de redução. O rolo de conformação é projetado por software profissional. O material é feito de aço de molde de alta qualidade Cr12, com uma dureza de HRC58~62 após têmpera (características físicas equivalentes ao material americano D2). A superfície do rolo é polida após usinagem fina. O rolo tem alta precisão e longa vida útil.
O eixo inferior é acionado, e os eixos superior e inferior usam engrenagens síncronas, se necessário. O acionamento principal é acionado por uma caixa de redução. O material do objeto da caixa de redução é ZG45 ou soldagem de chapa de aço.
A porca externa do arco é canhota (eixo inferior) e destra (eixo superior).

Sistema hidráulico -2 conjuntos

Finalidade: 1 conjunto fornece energia para o desenrolador, carrinho de carregamento e máquina de perfuração; o outro conjunto fornece suporte de energia para corte hidráulico.

Estrutura: A estrutura combinada de bomba e acumulador é adotada, e a velocidade de ação de perfuração e cisalhamento é rápida, o que melhora a velocidade da linha de produção. O resfriador refrigerado a ar é usado para dissipação de calor para atender aos requisitos de produção de alta carga e alta temperatura. Este sistema hidráulico é um sistema hidráulico rápido, adequado para perfuração de alta velocidade, rolo de furo e linhas de produção de dobra a frio por cisalhamento. Os principais componentes hidráulicos são produtos Beijing Huade.
Os principais componentes são: bomba de óleo, motor, válvula hidráulica, válvula solenóide, filtro e tanque de óleo hidráulico, etc.
O sistema hidráulico usa um filtro, e a limpeza do óleo é garantida em níveis de 6-8.

Unidade de controle elétrico -1 conjunto

Toda a linha adota um modo de controle homem-máquina combinando PLC e tela sensível ao toque. As especificações, quantidade e parâmetros do sistema das peças podem ser definidos através da tela sensível ao toque. Vários conjuntos de instruções de operação podem ser armazenados de uma só vez. Possui um alto grau de automação e possui uma função de alarme em caso de anormalidade na linha de produção. A operação de toda a linha de produção pode ser monitorada através do sistema de controle. Após falha de energia ou desligamento em um estado anormal, o processamento pode continuar de acordo com os parâmetros de trabalho definidos anteriormente.
