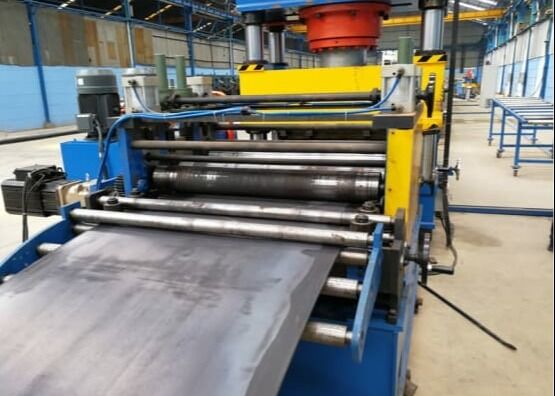

Modelo DFCP150 Linha de formação de rolos de chapas corrugadas com função de furo de perfuração
Introdução ao produto:
A linha de formação de rolos de placa corrugada pode alcançar a folha original de produção ininterrupta de vários processos, desenrolar, nivelar, perfurar, formar,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.
Configuração do produto:
| Tipo de matéria-prima |
aço laminado a quente |
| Força de rendimento da matéria-prima |
Máximo 235Mpa |
| Resistência à tensão da matéria-prima |
Máximo 550Mpa |
| Diâmetro exterior da bobina de aço adequado |
≤Ф1500 mm |
| Diâmetro interno da bobina de aço adequada |
F610 mm |
| Largura da matéria prima |
≤ 1500 mm |
| Espessura da matéria prima |
2.5~7 mm |
| Peso da bobina única de aço |
Max 15000kg |
Nota: quando a encomenda for confirmada, ambas as partes devem assinar o desenho do perfil, o desenho do buraco de perfuração e o desenho da parte de arco.
Processo de produção:
Decoiler- nivelador - circuito de material servofeeder puncher circuito de material-- rolante principal ex-cutter - peça de trabalho fora
Principais componentes da linha de formação de rolos:
Decoiler 1 conjunto (incluindo carro de bobina e suporte auxiliar)
Este descilador é modelo de cabeça única, motor impulsiona o eixo do descilador para abrir a bobina de aço e a potência hidráulica faz o eixo do descilador um dispositivo de expansão para fazer a bobina de aço ser bem fixada no eixo do descilador.A estrutura da parte que gasta é o modelo de "aquecimento". Quando a linha completa está em condição de trabalho comum, o descolador está funcionando automaticamente.
Protegerá o operador durante o processo de trabalho.
O descoilador também inclui 4 peças de bloco de matéria-prima, a fim de manter a bobina de aço a ser bem fixada no eixo do descoilador quando o descoilador estiver em condições de trabalho.Placa de bloco pode ser instalado e removido para baixo de acordo com a exigência de trabalho real.
| Diâmetro interno da bobina de aço adequada |
F610 mm |
| Diâmetro exterior da bobina de aço adequado |
F1500 mm |
| Peso adequado do descolador e do carro de bobina |
Max 15000kg |
| Largura adequada da bobina de aço |
Máximo 1700 mm |
| Potência do motor do descolador |
≈7,5 kW (sujeito ao projecto final) |
Carrinho de bobina:
Ele é usado para carregar e descarregar bobina de aço do eixo de descolagem.cilindro hidráulico fornece energia para este dispositivo.
Potência do motor do carro de bobina: ≈3Kw (sujeito ao projecto final)
Assistente de apoio:
A fim de fazer o eixo de descolagem ser de segurança quando a bobina de aço está sendo carregada, ele tem um quadro de assistência para suportá-lo. O quadro de assistência é modelo de energia hidráulica, ele pode se mover para cima e para baixo.Quando o quadro assistente está funcionando, a parte da junção será bloqueada automaticamente, pode manter o quadro de assistente para ser o eixo de descolamento de suporte estável.
Peso do suporte: 15000 kg
Máquina de nivelamento 1 conjunto
Este nivelador usa um modelo de 5 rolos. A camada superior tem 2 rolos e a camada inferior tem 3 rolos. O espaço entre os rolos pode ser ajustado manualmente por mandril de parafuso.
Um par de rolos de guia são instalados na parte frontal do rolo nivelador, o rolo de alimentação é apertado bem pelo cilindro pneumático.O operador pode controlá-lo de acordo com as exigências de trabalho reais.
Na parte da frente da parte principal nivelador, uma cabeça de pá Telescópica especial é instalada na placa de base nivelador.esta pá vai se mover para cima e guiar a matéria-prima para entrar no dispositivo nivelador suavemente.
| Velocidade máxima de funcionamento |
15 m/min |
| Largura adequada da bobina de aço |
Máximo 1700 mm |
| Espessura adequada da bobina de aço |
7 mm no máximo |
| Potência do motor |
≈30Kw (sujeito ao desenho final) |
Controle de conversão de frequência
A fim de fazer com que a bobina de aço da matéria-prima entre na parte niveladora de forma fácil e suave, um guia de material e um braço de prensagem são instalados entre o descoiler e o nivelador.Este dispositivo inclui principalmente o braço da imprensa, mesa de suporte, cabeça de pá e etc. braço de pressão, mesa de suporte e cabeça de pá é acionado por cilindro hidráulico, braço de pressão tem um rolo de potência, é usado para ajudar a alimentação.O rolo de potência é movido por um motor de 3 kWEsta parte pode ajudar o operador a alimentar a folha de matéria-prima para entrar na parte mais nivelada, isso economizará tempo para o operador.
Dispositivo de soldadura de cotoveladas de cisalhamento 1 conjunto
Função: Cortar a cabeça e a cauda da chapa para completar a soldadura da chapa.
Estrutura: É constituída por uma máquina de cortar, um dispositivo de prensagem da cabeça e da cauda do material, um dispositivo de guia, uma plataforma de soldagem, um dispositivo de alimentação por pinça, um sistema de acionamento, uma base, etc.,com rolos laterais ajustáveis na parte dianteira e traseira. A estrutura é uma estrutura de soldagem de placa de aço de perfil +, cisalhamento hidráulico, prensagem hidráulica e plataforma de prensagem.O utilizador da máquina de soldar deve prepará-la ele próprio..
