Máquina de Conformação de Rolo de Chapa Ondulada com Diâmetro de Bobina de Aço de 610mm, 15T Peso Único da Bobina de Aço

610mm Diâmetro da bobina de aço Máquina de moldagem de rolos de chapa corrugada 15T Peso da bobina de aço única

Introdução ao produto:

A linha de formação de rolos de placa corrugada pode alcançar a folha original de produção ininterrupta de vários processos, desenrolar, nivelar, perfurar, formar,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.

Configuração do produto:

Nota: quando a encomenda for confirmada, ambas as partes devem assinar o desenho do perfil, o desenho do buraco de perfuração e o desenho da parte de arco.

Processo de produção:

Decoiler- nivelador - circuito de material servofeeder puncher circuito de material-- rolante principal ex-cutter - peça de trabalho fora

Localização do material 2 conjuntos

Função: o primeiro conjunto é utilizado para a correção e a regulação da velocidade entre a máquina de nivelamento da tração tampão e o servo-alimentador de nivelamento,e o segundo conjunto é utilizado para a correção e a correção da velocidade entre a máquina de perfuração de tampão e a máquina de moldagemFaça a linha correr sem problemas.

Estrutura: O dispositivo de armazenamento é constituído por duas partes: o rolo em forma de arco e o dispositivo de suporte.que são colocados em ambos os lados dos dois contentores de armazenamentoSão constituídos por um quadro de arco e por um conjunto de rolos flexíveis.Um interruptor fotoelétrico é instalado no poço do depósito de descarga para controlar a posição do rolo de material que entra no poço, de modo a que a velocidade de cada peça de trabalho possa ser perfeitamente combinada.

Servo nivelador e dispositivo de alimentação 1 conjunto
Este dispositivo é instalado na parte frontal do punchers de várias estações. É fixado na placa base do punchers. O nivelador é modelo de 5 rolos, camada superior tem 2 rolos e camada inferior tem 3 rolos.Os rolos de camada superior podem ser pressionados para baixo por energia hidráulicaEstes rolos serão feitos como servo rolos para alimentar a matéria-prima para a parte de perfurador.
Este dispositivo de alimentação servo é impulsionado por servo motor, o operador pode definir alguns grupos de dados de trabalho no sistema de controle, e então o dispositivo de alimentação servo alimentará a folha de matéria-prima uma vez por uma vez.

Perfurador de várias estações 1 conjunto
Função: Completar a perfuração de 15-φ25 furos no perfil de uma só vez.

Estrutura: Adotar o modo de imprensa líquida de quatro colunas, económico e aplicável; velocidade rápida e alta eficiência.O sistema hidráulico desta máquina de perfuração é especialmente desenvolvido para máquina de perfuração multi-estação. A máquina hidráulica adota o modo de controle da bomba e do acumulador e adota um módulo de controle hidráulico especial.e está equipado com arrefecimento A dissipação de calor do dispositivo é para atender às necessidades de produção contínua. (Este sistema hidráulico tem sido utilizado com sucesso em várias linhas de produção)
Pressão do perfurador: 500 toneladas

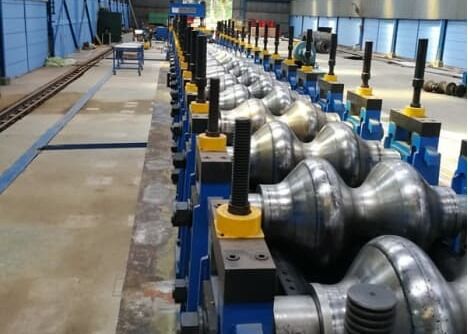

1 conjunto de rolos principais
Estrutura: a unidade de formação adota uma estrutura independente (modo de armazenamento), accionada por um motor e um redutor, e é accionada por uma caixa de redução e um engate,que são instalados, respectivamente, na base de formação e na base de transmissão.
O eixo inferior é acionado, e os eixos superior e inferior usam engrenagens síncronas quando necessário.

O molde de formação é projetado por software profissional, e o material é feito de aço molde de alta qualidade Cr12, apagado
A dureza da parte de trás é HRC58 ~ 62, e alguns dos rolos de formação são feitos de material Cr12MoV, o que melhora o desempenho mecânico e a vida útil.com alta precisão e longa vida útil.
Existem dois tipos de porcas no exterior do arco: esquerdo (eixo inferior) e direito (eixo superior).
