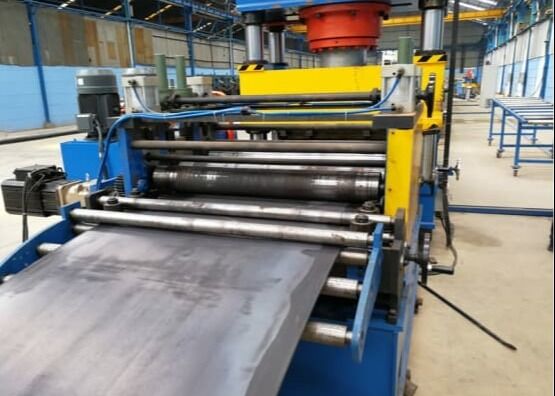

2.5~7mm Espessura da matéria-prima Linha de formação de rolos de chapa corrugada para aço laminado a quente

5~7 mm Espessura da matéria-prima Linha de formação de rolos de chapa corrugada para aço laminado a quente

Introdução ao produto:

A linha de formação de rolos de placa corrugada pode alcançar a folha original de produção ininterrupta de vários processos, desenrolar, nivelar, perfurar, formar,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.

Configuração do produto:

Nota: quando a encomenda for confirmada, ambas as partes devem assinar o desenho do perfil, o desenho do buraco de perfuração e o desenho da parte de arco.

Processo de produção:

Decoiler- nivelador - circuito de material servofeeder puncher circuito de material-- rolante principal ex-cutter - peça de trabalho fora

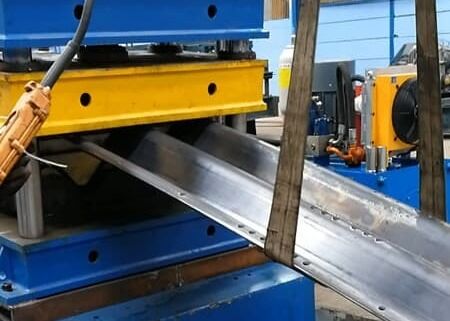

Cortador 1 conjunto

Os principais componentes do cortador são a placa de base, o cilindro pneumático, o trilho de guia linear, a estrutura do cortador, a matriz do cortador e o cilindro hidráulico, etc. O cilindro hidráulico fornece energia para o cortador.

A lâmina do cortador é do tipo de cisalhamento de duas bordas.
Materiais de corte: Cr12MoV (HRC58~62)
Tolerância de comprimento de corte: ±1,5 mm

Sistema hidráulico 3 conjuntos

Estes três sistemas são utilizados para fornecer energia para o dispositivo hidráulico. O primeiro sistema fornece energia para o descoiler, carro de bobina, quadro de assistência, guia e pressão braço, pré-corte e parte de soldagem;O segundo sistema fornece energia para o perfuradorO terceiro sistema fornece energia para o cortador final.

Cada sistema utiliza uma estrutura composta de bomba e acumulador, todas as áreas de descolamento, área de nivelamento e perfuração e corte de peças, a velocidade de trabalho é muito rápida e estável.Sistema é melhor para melhorar a velocidade de trabalho da linha de produçãoO refrigerador é combinado com o arrefecimento a ar, com requisitos de produção elevados para atender à carga de trabalho e às altas temperaturas.O sistema hidráulico que é especialmente concebido para a punção de alta velocidade e cortador móvel é muito profissionalOs principais componentes hidráulicos são da marca Atos.

Os principais componentes do sistema hidráulico incluem motor, bomba de óleo, filtro, tanque de óleo, válvula hidráulica, válvula eletromagnética e etc.
O óleo hidráulico deste tipo de sistema deve ser mantido em grau 6 a 8.

Sistema de controlo elétrico 1 conjunto

Este sistema utiliza um PLC para controlar todas as acções de trabalho.tela sensível ao toque é entrada e cancelado os dados de trabalhoÉ conveniente controlar a máquina de formação de rolos.
O painel de controle tem interface de operação em inglês, é conveniente para o operador para inserir e cancelar a data de trabalho.
