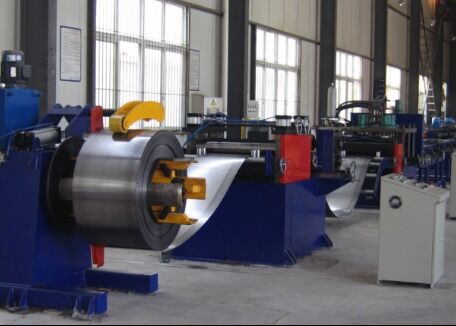

Linha de Produção de Desbobinador, Puncionamento e Dobra a Frio de Bandeja de Cabos Modelo DPC2050 3~10m/Min Velocidade de Trabalho
Introdução do Produto:
A linha de produção automática de desbobinamento, puncionamento e dobra a frio de bandejas de cabos pode realizar a produção original de folha única de múltiplos processos, ininterrupta, definindo desbobinamento, nivelamento, puncionamento, conformação, corte em uma produção contínua, de modo que a aparência do produto seja padrão, a instalação consistente do puncionamento seja fácil. A linha de produção tem alta velocidade de produção, puncionamento on-line e produção de moldagem contínua, fácil de operar e usa menos mão de obra.
Configuração do produto:
| Matéria-prima |
Chapa laminada a frio Q235 |
| Diâmetro externo da bobina de aço adequado |
Ф1200 mm |
| Diâmetro interno da bobina de aço adequado |
Ф508mm |
| Largura da matéria-prima |
＜1050mm |
| Espessura da matéria-prima |
1~3mm |
| Peso da bobina de aço única |
≤7000 kg |
| Tamanho da bandeja de cabos |
largura 100~500；altura:50~200 |
| Velocidade de trabalho efetiva |
3~10m/min |
Processo de produção:
Desbobinador-nivelador-loop de material—alimentador servo—perfurador multi-estação (corte)--conformador principal—saída do perfil final
Componentes principais
Desbobinador 1 conjunto
Desbobinador: A máquina está no modo de cabeça única (suporte único, estrutura de tensão de quatro ligações, a força de tensão vem do cilindro hidráulico, o ajuste é rápido e confiável. O desbobinador é um desbobinador automático com um dispositivo de prensagem pneumática. Depois de ser instalado no eixo do material do desbobinador, o eixo do material do desbobinador é girado automaticamente durante a operação real de toda a linha. A velocidade de trabalho do desbobinador pode ser ajustada de acordo com as condições de operação de toda a linha. Para garantir a segurança da operação real do desbobinador, o desbobinador está equipado com um dispositivo de freio pneumático. O desbobinador também contém 4 defletores para evitar que a bobina se solte durante o desbobinamento.
| Diâmetro interno da bobina de aço adequado |
Ф508mm |
| Diâmetro externo da bobina de aço adequado |
Ф1200mm |
| Peso adequado do desbobinador e do carro da bobina |
máx. 7000kg |
Observação: O carrinho de carregamento pode ser opcional
Máquina niveladora 1 conjunto
Adota 7 rolos para nivelamento, 2 pares de rolos de avanço, fixação pneumática dos rolos de alimentação, regulação de velocidade por conversão de frequência, controle por interruptor.
| Velocidade máxima de trabalho |
20m/min |
| Largura adequada da bobina de aço |
máx. 1050mm |
| Espessura adequada da bobina de aço |
1~3mm |
| Potência do motor |
≈7.5Kw (Sujeito ao projeto final) |
Loop de material 1 conjunto
Aplicação: Usado para amortecer a incompatibilidade de velocidade entre a máquina de nivelamento e a máquina de puncionamento e corrigir o desvio; garantir o equilíbrio entre os dois na velocidade de execução, para que toda a linha funcione de forma suave e completa.
Estrutura: O dispositivo de armazenamento é composto por duas partes: um rolo de arco e um dispositivo de suporte. Existem 2 conjuntos de rolos de arco, que são colocados em ambos os lados da lixeira. Eles são compostos por uma estrutura de arco e um conjunto de rolos flexíveis. A superfície do rolo é revestida com cromo duro.
Interruptores fotoelétricos são instalados respectivamente em ambas as extremidades do poço de armazenamento para controlar a entrada das placas no silo, para garantir o controle de nível entre o nivelador de desbobinamento e a máquina de puncionamento e, finalmente, realizar a diferença entre os dois A velocidade é equilibrada.
Alimentador servo - 1 conjunto
Aplicação: Alimente o material da folha de acordo com o comprimento do passo real necessário para o puncionamento. Vários grupos de parâmetros de alimentação podem ser definidos de uma só vez, o que é conveniente e rápido. A precisão da alimentação é precisa sem erro acumulado.
Estrutura: Consiste em estrutura, sistema de compressão e sistema de acionamento servo
| Velocidade máxima de alimentação |
30m/min |
| Largura máxima de alimentação |
≤1050mm |
| Espessura de alimentação permitida |
≤3mm |
| Precisão de alimentação |
±0.5mm/cada passo |
| Marca do motor servo |
Yaskawa, Japão |
| Potência do motor servo |
cerca de 5,5 kW (sujeito ao projeto final) |
Perfurador multi-estação (corte)-1 conjunto
Aplicação: Principalmente complete o puncionamento de diferentes tipos de furos no perfil.
Estrutura: Adota o modo de prensa de quatro colunas líquidas, que é econômico e aplicável e rápido. A máquina de puncionamento tem um modo de puncionamento de 6 estações e contém 3 a 4 conjuntos de matrizes (confirmação final do número de conjuntos de matrizes de acordo com a confirmação final do desenho da placa de puncionamento do cliente), que pode perfurar continuamente vários tipos de furos. A distância de puncionamento é ajustável na direção transversal da placa, e o passo de puncionamento pode ser alterado através do sistema de controle elétrico.
Diagrama de puncionamento (a configuração final da posição do furo está sujeita aos desenhos confirmados pelo cliente)
