Linha de Produção Automática de Desbobinamento, Puncionamento e Dobramento a Frio para Bandeja de Cabos com Peso Único de Bobina de Aço de 7000 Kg

7000 Kg peso da bobina de aço única Decoiler automático da bandeja de cabo Punching Cold Bending linha de produção

Introdução ao produto:

Decoiler automático de bandeja de cabo, punção e linha de produção de dobra a frio pode alcançar a folha original de processo múltipla, produção ininterrupta, desenrolar, nivelar, perfurar, formar,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.

Configuração do produto:

Processo de produção:

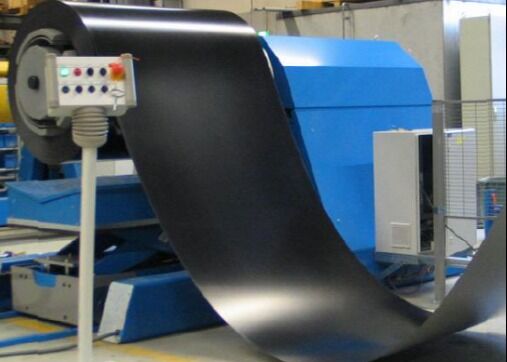

Circuito de material de descolagem-nivelação-servo-alimentador-perfurador de várias estações (corte) - rolamento principal ex-profil final

Principais componentes

Plataforma de transmissão de energia 1 conjunto

Aplicação: transportar a folha de perfuração para a máquina de moldagem
Estrutura: Adota um transportador de correia com dispositivo de orientação, composto principalmente de quadro, dispositivo de potência, correia transportadora, dispositivo de ajuste de largura, dispositivo de orientação, etc. A velocidade de alimentação é infinitamente ajustável,compatível com a velocidade da máquina de moldagem.

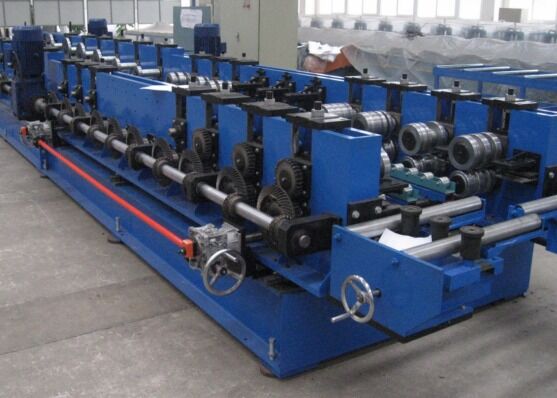

Máquina de moldagem ajustável com cantilever - 1 conjunto

Aplicação: Utilizado para rolar a forma da chapa fina requerida até à forma final da secção transversal requerida através do processo de dobra de rolos.
Estrutura: a unidade de formação adota o modo de máquina de formação em voga, movida por motor, redutor e engrenagem de convecção em espiral.

Ao produzir produtos com diferentes larguras de fundo e alturas da cintura, basta definir os parâmetros na tela sensível ao toque, o que é conveniente, rápido e confiável.

O rolo de formação é projetado por um software profissional. O material é feito de aço de molde de alta qualidade Cr12, e a dureza após o resfriamento é de HRC58 ~ 62 (equivalente ao material americano D2/D3).A superfície do rolo é polida após o acabamentoO rolo tem alta precisão e longa vida.

A parte principal de formação contém duas máquinas de formação. A base da máquina de formação é equipada com um dispositivo móvel, que pode mover longitudinalmente em seus trilhos de guia pré-definidos.2 máquinas de moldagem e uma para a produção de pinos em forma de C,
Parâmetros: Passagens de formação: 10+12 passagens

1 conjunto de suportes sem motor (com comprimento total de 12 metros)

O rack está em modo sem energia, com um total de duas secções e cada secção tem 6 metros de comprimento.que é conveniente para transporte e utilização em diferentes locais.

Sistema hidráulico 1 conjunto

Aplicação: Fornecer suporte de potência para desenrolar e perfurar.

Estrutura: A estrutura combinada de bomba e acumulador é adotada, e a ação de perfurar e cortar é rápida, e a velocidade da linha de produção é melhorada.O resfriador refrigerado a ar é usado para dissipar o calor para atender aos requisitos de trabalho e produção sob alta carga e temperatura mais altaO sistema hidráulico é um sistema hidráulico rápido, adequado para as linhas de produção de perfuramento a alta velocidade, de formação de rolos e de cisalhamento.Os principais componentes hidráulicos adotam produtos Beijing Huade.

Os principais componentes são: bomba de óleo, motor, válvula hidráulica, válvula solenoide, filtro e reservatório de óleo hidráulico, etc.

Unidade de controlo elétrica - 1 conjunto

Toda a linha adota o modo de controlo homem-máquina combinando PLC e ecrã táctil.e vários conjuntos de instruções de operação podem ser armazenados ao mesmo tempo. Tem um alto grau de automação. Tem uma função de alarme em caso de anomalias na linha de produção. O funcionamento de toda a linha de produção pode ser monitorado através do sistema de controlo.Após falha de alimentação ou desligamento anormal, o processamento pode continuar de acordo com os parâmetros de trabalho previamente definidos.
