Modelo BPF250 Solar Bracket Punching Forming CNC linha de produção para aço de baixo carbono laminado a quente

Modelo BPF250 Solar Bracket Punching Forming CNC linha de produção para aço de baixo carbono laminado a quente

Introdução ao produto

A linha de produção automática de perfuração e formação de suportes solares pode alcançar a única folha original de multi-processo, produção ininterrupta, desenrolação, nivelamento, perfuração, formação,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.

Configuração do produto

Nota: Os desenhos do tipo de chapa estão sujeitos aos desenhos assinados e confirmados pelo comprador e pelo vendedor.

Processo de produção

A linha de produção é realizada de acordo com o seguinte processo tecnológico: Descolagem→Nivelação Servoalimentação→Perfuramento→Formação a Frio→Tiragem hidráulica→Descarga

Configuração e função da unidade

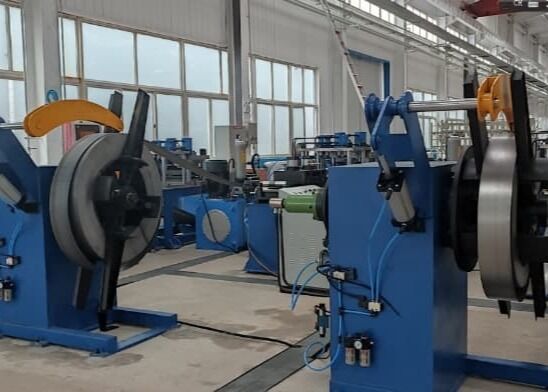

Descolagem

Desembolso: a máquina está no modo de cabeça única.
A estrutura de tensão é de tipo vareta de ligação e o estado de funcionamento é estável e fiável.
O descolador está equipado com um dispositivo de travagem pneumático.
A fim de evitar que o material se afrouxe durante o processo de descolagem, o descolador está equipado com um braço de prensagem pneumático para garantir a segurança dos operadores.
O desenrollador também contém 4 defletores para evitar que o rolo seja desalinhado ou desenrolhado.

Servo-alimentador de nivelamento 1 conjunto

Utilizações: Alimenta o material da folha de acordo com o comprimento de passo real necessário para perfurar e pode definir vários grupos de parâmetros de alimentação de uma só vez, o que é conveniente e rápido.A precisão de alimentação é precisa sem tolerância acumulada.
O servo-alimentador contém 1 par de rolos de alimentação, utilizando pressão de mola e afrouxamento pneumático.
Estrutura: composta por armação, sistema de prensagem e sistema de servoacionamento

Outros aparelhos para máquinas de lavar ou limpar

Aplicação: Utilizando uma prensa hidráulica especial de 80T, a posição de perfuração pode ser ajustada ao longo da largura do material e tem as características de uma estrutura razoável,longa vida útil e ajuste conveniente.

O sistema hidráulico equipado com esta máquina de perfuração é especialmente desenvolvido para a máquina de perfuração de várias estações.e adota um módulo de controlo hidráulico especial, que tem as características de velocidade de punção rápida e baixo ruído, e está equipado com aquecedor de arrefecimento para dissipar o calor para atender às necessidades de produção contínua.(Este sistema hidráulico tem sido utilizado com sucesso em muitas linhas de produção)

Estrutura: O modelo de imprensa hidráulica do quadro de soldagem de chapas de aço é adotado, que é econômico e aplicável, e a velocidade é rápida.A distância de perfuração pode ser ajustada na direção transversal da placa, e a distância de punção pode ser alterada através do sistema de controlo elétrico.

Perfurando dados: 1 conjunto de 8 buracos oblongos de 11x30 são perfurados de uma só vez.

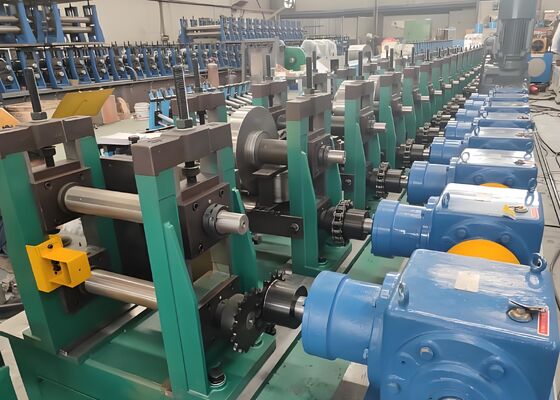

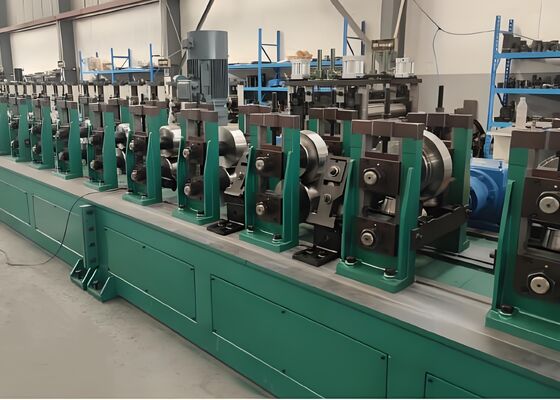

Máquina de moldagem de rolos 1 conjunto

Aplicação: é usado para fazer a forma da placa finalizada desejada para a forma final da interface desejada através do processo de dobra de rolos.
Ao substituir produtos com especificações diferentes, apenas uma parte do espaçador deve ser substituída.

Estrutura: a unidade de formação adota um rack independente (modo de estilo torii). Motor, transmissão de acionamento do redutor. O rolo de formação é projetado por software profissional.O material é feito de aço cr12 de alta qualidadeA dureza após o resfriamento é HRC58 ~ 62. A superfície do rolo é polida após o acabamento.
O eixo inferior é acionado, e os eixos superior e inferior usam engrenagens síncronas para as passagens necessárias.
A porca externa do arco é esquerda (eixo inferior) e direita (eixo superior).
