235Mpa Resistência ao rendimento do material Máquina automática de perfuramento de suportes solares ≤ 250mm Largura da tira

235Mpa Resistência ao rendimento do material Máquina automática de perfuramento de suportes solares ≤ 250mm Largura da tira

Introdução ao produto

A linha de produção automática de perfuração e formação de suportes solares pode alcançar a única folha original de multi-processo, produção ininterrupta, desenrolação, nivelamento, perfuração, formação,de corte de cabelo numa produção contínuaA linha de produção tem alta velocidade de produção, punção on-line e produção de moldagem contínua,fácil de operar e menos mão-de-obra.

Configuração do produto

Nota: Os desenhos do tipo de chapa estão sujeitos aos desenhos assinados e confirmados pelo comprador e pelo vendedor.

Processo de produção

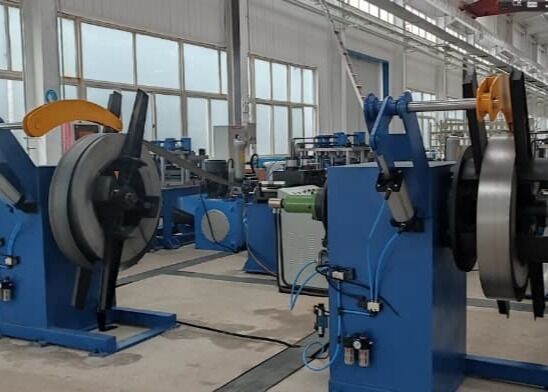

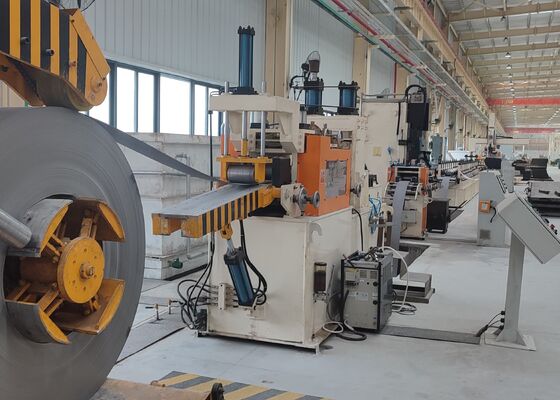

A linha de produção é realizada de acordo com o seguinte processo tecnológico: Descolagem→Nivelação Servoalimentação→Perfuramento→Formação a Frio→Tiragem hidráulica→Descarga

Configuração e função da unidade

Máquinas de corte hidráulico 1 conjunto

Propósito: Cortar as peças moldadas até um certo comprimento, sem que a linha inteira pare quando cortada, de forma rápida e eficiente
Estrutura: Os principais componentes incluem estrutura de cisalhamento, matrizes de corte, sistema hidráulico e outros componentes.

Ferramenta de corte: 3 conjuntos no total
Material da faca: Cr12MoV (dureza após amortecimento é HRC58~62)

Sistema hidráulico 1 conjunto

Aplicação: Fornecer energia para máquinas de perfuração e máquinas de corte.
Estrutura: A estrutura combinada de bomba e acumulador é adotada, e a velocidade de punção e de corte é rápida, o que melhora a velocidade da linha de produção.O resfriador refrigerado a ar é usado para dissipar o calor para atender aos requisitos de produção sob alta carga e temperatura mais altaO sistema hidráulico é um sistema hidráulico rápido, adequado para linhas de produção de perfuramento, laminagem de buracos e de corte a frio.Os principais componentes hidráulicos adotam produtos Beijing Huade.

Os principais componentes são: bomba de óleo, motor, válvula hidráulica, válvula solenoide, filtro e reservatório de óleo hidráulico.
O sistema hidráulico adota filtros, e a limpeza do óleo é garantida de grau 6-8.

Pressão do sistema hidráulico: 22 Kpa
Potência do sistema hidráulico: 15 kW

Unidade de controlo eléctrica 1 conjunto

Toda a linha adota o modo de controlo homem-máquina combinando PLC e ecrã táctil.Podem ser armazenados vários conjuntos de instruções de operação ao mesmo tempoO grau de automação é elevado, tem função de alarme em caso de anomalia na linha de produção,e o funcionamento de toda a linha de produção pode ser monitorizado através do sistema de controloApós desligamento ou desligamento anormal, pode continuar a processar de acordo com os parâmetros de trabalho previamente definidos.

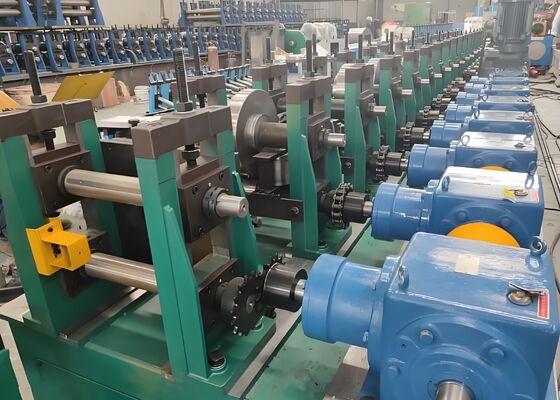

Máquina de moldagem de rolos 1 conjunto

Aplicação: é usado para fazer a forma da placa finalizada desejada para a forma final da interface desejada através do processo de dobra de rolos.
Ao substituir produtos com especificações diferentes, apenas uma parte do espaçador deve ser substituída.

Estrutura: a unidade de formação adota um rack independente (modo de estilo torii). Motor, transmissão de acionamento do redutor. O rolo de formação é projetado por software profissional.O material é feito de aço cr12 de alta qualidadeA dureza após o resfriamento é HRC58 ~ 62. A superfície do rolo é polida após o acabamento.
O eixo inferior é acionado, e os eixos superior e inferior usam engrenagens síncronas para as passagens necessárias.
A porca externa do arco é esquerda (eixo inferior) e direita (eixo superior).
