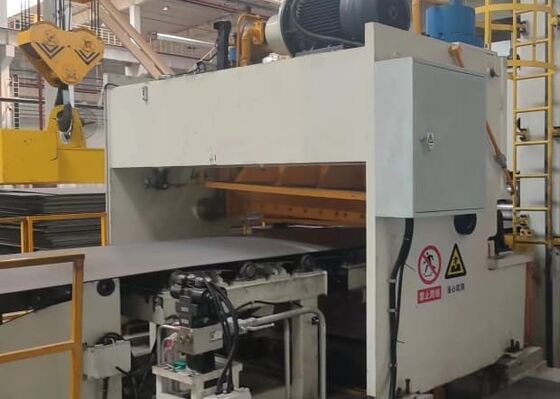

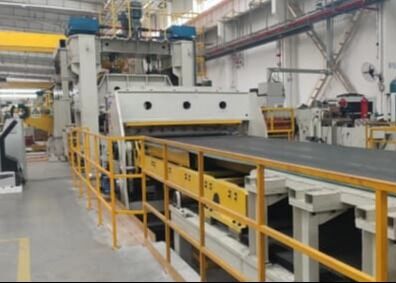

Modelo RFHJ2-30x2500 Linha de nivelamento e de corte de chapas de descolagem de chapas 12 ∼ 30 mm Espessura da chapa
Resumo do produto:
Nome da linha de produção: linha de produção de desenrolamento, nivelamento e cisalhamento
Modelo da linha de produção: RFHJ12 ̇30×2500
Esta linha de produção é utilizada para desenrolar, nivelar, cortar e empilhar bobinas de aço com espessura de 12-30 mm e largura de 800-2500 mm.
Configuração do produto
| Parâmetros da matéria-prima da bobina de aço |
| ● Espessura da chapa |
12 ̊30 mm |
| ● Força de rendimento |
σs≤350Mpa;σb≤550Mpa |
| ● Largura do rolo |
800- Não.2500 mm |
| ●Diâmetro interno da bobina |
F760 mm, F950 mm |
| ●Diâmetro externo da bobina |
≤ф2000 mm |
| ●Peso da bobina |
≤ 35 toneladas |
| Parâmetros dos materiais de importação |
| ● Espessura |
12- Não.30 mm |
| ●Duração da placa |
2000- Não.12000 mm |
| ● Largura do rolo |
800- Não.2500 mm |
| ●Precisão de medição |
Comprimento ≤ ± 2 mm/2000 mm |
| ●Alta máxima de esvaziamento |
300 mm |
| ●Peso máximo de amarração |
5000 kg |
| Velocidade da linha de produção |
15- Não.20 m/min |
| Precisão de nivelamento |
2 mm/m2 |
| Direção da unidade |
da esquerda para a direita (de frente para a unidade na consola de comando) |
| Fornecimento de energia |
AC380V/50HZ trifásico de quatro fios |
| Capacidade total instalada |
~ 800 kW (sujeito ao projecto final) |
O fluxo do processo é o seguinte:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .
Configuração e função da unidade
Sade de bobina de aço
Visão geral: A sela de bobina de aço é composta por duas partes simétricas em forma de V e é instalada em ambos os lados da vala acima do carrinho de carga.É usado para armazenar bobinas de aço para serem processadas sem energiaO carrinho de carregamento pode levantar directamente as bobinas de aço da sela da bobina de aço para carregamento.
Especificações técnicas
| Formulário |
não alimentado |
| Quantidade |
1 conjunto |
| Capacidade de carga |
≥ 35000 kg |
| Materiais |
Soldadura de chapas de aço |
| Faixa de desdobramento |
800×2500 mm |
2Carrinho de carga.
a. Visão geral: Utilização de movimento eléctrico e elevação hidráulica. O peso de carga é de 35 toneladas. O carrinho de carga é utilizado para carregar o descoiler,e os rolos duplos na parte superior do carrinho formam uma estrutura em forma de "V"É constituído principalmente por um chassi, um cilindro hidráulico, um quadro de suporte e 2 eixos de rodas.e, em seguida, é levantado pelo cilindro hidráulico para levantar a bobina para a altura necessária, que é a posição central do mandril do desencolador. Após a bobina ser apertada, o cilindro é abaixado e o carrinho retorna à posição original. A potência do motor do carrinho é de 4KW;Os cabos e tubos de óleo são protegidos por correntes de suporte.
b. Especificações técnicas
Forma: caminhada elétrica, elevação hidráulica
Quantidade: 1 unidade
Material das partes principais:
Material de suporte, placa de transporte: soldadura de chapas de aço
Eixo da roda: 40Cr temperado
Roda: 45 tratamento de apagamento HRC45 ̇50
Lubrificação: lubrificação manual centralizada
Parâmetros técnicos:
| - Não, não. |
Ponto |
Unidade |
Parâmetro |
| 1 |
Capacidade de carga |
t |
≥ 35 |
| 2 |
Velocidade de marcha lateral |
m/min |
6 |
| 3 |
Tração de elevação |
mm |
860 |
| 4 |
Orifícios para cilindros |
mm |
220 |
| 5 |
Potência do motor |
Kw |
4 |
3. Descolador
a. Visão geral: O descolador é um dispositivo utilizado para colocar bobinas de aço e desenrolá-las. O descolador tem uma estrutura simétrica esquerda-direita composta por 2 conjuntos de tambores hidráulicos de expansão e contração,2 conjuntos de movimentos hidráulicos, 2 conjuntos de bases da máquina e 2 conjuntos de sistemas de transmissão. O tambor consiste num eixo de suporte, num banco de deslizamento em forma de cunha, em quatro placas arqueadas aninhadas no banco de deslizamento em forma de cunha,e um cilindro hidráulico giratórioO cilindro hidráulico é fixado na parte traseira do eixo de suporte e gira em conjunto, e a sua vara de ligação atravessa o eixo de suporte e está ligada ao assento de deslizamento em forma de cunha.A vara de puxar empurra e puxa o assento deslizante em forma de cunha para deslizar, e a placa de arco expande e contrai o tambor sob a ação da cunha inclinada.O sistema de expansão e contração tem hidraulicamente controlada manutenção de pressão unidirecional para evitar vazamentos de válvula interna e garantir efetivamente a força de tensão do mandrilO fuso é conduzido para girar por um motor através de um redutor, e pode girar para a frente e para trás.
O desencolador fornece a potência principal para o líder da bobina de aço e gera tensão de volta durante a operação automática, fazendo com que a linha de produção funcione sem problemas e de forma confiável.
Composição: (1) Base da máquina (2) Motor e redutor (3) Estante móvel (4) Mandril (expansível) (5) Sistema hidráulico de expansão e contração (6) Sistema hidráulico de movimento
b. Especificações técnicas
Forma: Expansão e contração hidráulica de cabeça dupla (duas etapas Ф762mm, Ф950mm)
Quantidade: 1 unidade
Material das partes principais:
Tubos de suporte de expansão e contração: peças de estruturas de aço
Quadro, base: peças soldadas em chapas de aço
Espinhas: 40Cr temperadas
Rodas: 40Cr temperadas e apagadas
| - Não, não. |
Ponto |
Unidade |
Parâmetro |
Observação |
| 1 |
Capacidade de carga |
T |
≥ 35 |
|
| 2 |
Expansão e contração do rolo |
mm |
70 |
|
| 3 |
Furação do cilindro de expansão e contração do mandril |
mm |
200 |
|
| 4 |
Diâmetro do diâmetro do cilindro do desencolador |
mm |
125 |
|
| 5 |
Velocidade de saída |
m/min |
≤ 4.2 |
|
| 6 |
Potência do motor principal |
22 kW, 1000 rpm |
2 conjuntos |
