Resumo do produto:

Nome da linha de produção: linha de produção de desenrolamento, nivelamento e cisalhamento
Modelo da linha de produção: RFHJ12 ̇30×2500

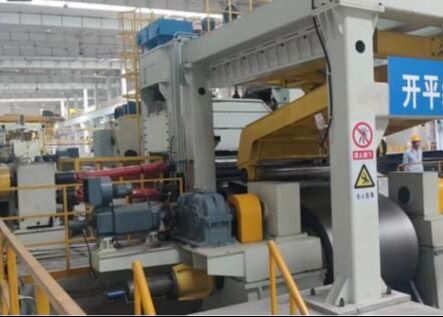

Esta linha de produção é utilizada para desenrolar, nivelar, cortar e empilhar bobinas de aço com espessura de 12-30 mm e largura de 800-2500 mm.

Configuração do produto

O fluxo do processo é o seguinte:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Configuração e função da unidade

1Máquina de alimentação

Visão geral: O dispositivo de condução é instalado acima do descolador e guia a cabeça da bobina de aço para a máquina de roubar com a cooperação do descolador.É constituído principalmente por 2 rolos de prensagem a motorO rolo de pressão, a cabeça de pressão e o dispositivo de deslizamento estão instalados no quadro.

A cabeça do material é pressionada com força antes de descolar para evitar que a cabeça da placa seja puxada para trás ao cortar a fita de fixação.O comprimento da placa de alimentação pode ser expandido e contraído para se adaptar a diferentes diâmetros de roloA plataforma de alimentação é accionada por um cilindro de óleo e pode balançar para cima e para baixo.

O rolo de pressão é levantado e abaixado por um cilindro hidráulico e a velocidade de elevação é regulada por uma válvula de aceleração; a cabeça de pressão é levantada e abaixada por um cilindro hidráulico;o dispositivo de deslizamento é levantado e telescopado por um cilindro hidráulicoCada cilindro está equipado com uma válvula única controlada hidráulicamente para manter a pressão para evitar o deslizamento do cilindro e a fuga interna da válvula.

Composição: (1) Estante de prensagem (2) Dispositivo de rolos de pressão (3) Placa de alimentação

Especificações técnicas
Forma: tração totalmente hidráulica
Quantidade: 1 conjunto
Materiais das principais partes:Plata de aço de estrutura: soldadura de perfis
Aço com dispositivo de deslizamento: solda de perfil de chapa
Placa de aço do dispositivo da cabeça da pá: solda por perfil

Parâmetros técnicos:

2- Alimentação por pinça de rolos duplos

a. Visão geral: Esta máquina é constituída principalmente pela parte do quadro, a parte do rolo, a parte da transmissão principal e a parte de elevação da garrafa de óleo.

(1) Parte do rack
O quadro adota uma estrutura de chapa de aço soldada, que combina organicamente a parte do rolo, a parte de elevação e a parte do quadro.Tem uma estrutura razoável e é fácil de instalar e manter. O projeto otimizado por computador é utilizado para garantir a resistência, rigidez, precisão e outros requisitos de desempenho da máquina-ferramenta, atender às necessidades de correção da placa,e submetidos a tratamento térmico de envelhecimento após solda.

(2) Parte de rolos
A parte do rolo é composta por 2 conjuntos de rolos de pinça, e cada conjunto de rolos de pinça está organizado para cima e para baixo de forma escalonada para facilitar a alimentação da placa de guia,e adota um modo de condução completa.

O material do rolo é 42CrMo. É uma forja. Após a torção áspera e o semi-acabamento, ele é apagado e temperado para HB250-300, a superfície apagada e depois finamente moída.A dureza é HRC55~60, e a suavidade é 0.8Os rolamentos dos rolos de trabalho são todos auto-alinhados e têm alta capacidade de carga. Os rolamentos têm baixo atrito e longa vida útil.Forja → torneamento bruto → amortecimento e temperação → torneamento fino → moagem bruta → amortecimento de superfície → endireitamento → moagem bruta → moagem finaApós o rolo de trabalho ter sido submetido a uma inspecção rigorosa, o relatório de inspecção de materiais, relatório de inspecção de tratamento térmico, relatório de inspecção de detecção de falhas, etc. serão fornecidos ao utilizador!

(3) Parte principal da transmissão
A parte principal da transmissão é accionada por um motor de CC através de um redutor, caixa de transferência e acoplamento universal para acionar o rolo de nivelamento.O acoplamento universal alcança o propósito de ligação em diferentes passagens e o movimento de elevação da linha superior dos rolosO redutor e a caixa de transferência adotam ambas a transmissão.

b. Especificações técnicas
Quantidade: 1 unidade
Velocidade de nivelamento: 10 ̊25 m/min.
Diâmetro do rolo: φ380
Material do rolo: 42CrMo
Quantidade: 4 peças
Motor de corrente contínua: 1 conjunto para transmissão de rolos de nivelamento

Potência: 110 kW

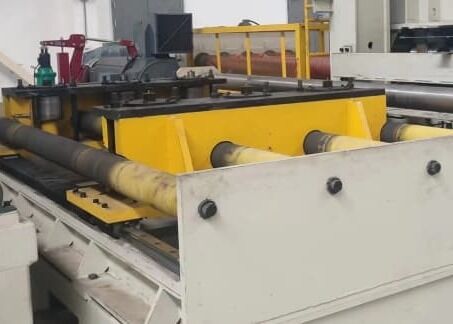

3Máquina de nivelamento de 11 rolos
a. Visão geral: Esta máquina é constituída por um conjunto de rolos de tartaruga e onze rolos de nivelamento.uma parte de lubrificação a óleo secoEste nivelador tem uma estrutura razoável, operação conveniente e fácil manutenção.
(1) Parte do rack
A parte do quadro é a base deste nivelador. Adota uma estrutura dividida de tipo quadro, que é composta por quadros esquerdo e direito, vigas de extremidade e vigas de ligação.Cada parte é uma estrutura soldada de chapa de açoAs colunas de ligação estão localizadas nos quadros esquerdo e direito para conectar as vigas finais e manter a força de pretensão adequada para garantir que possam suportar a força de nivelamento durante o trabalho.Toda a parte do quadro tem uma forma inovadora e é bonita e elegante.
(2) Parte do rolo de trabalho
A parte do rolo de trabalho é a parte central deste nivelador. É composta principalmente por um par de rolos de tração e cinco rolos de nivelamento.que pode puxar eficazmente o material da folha e evitar o deslizamento; o rolo de nivelamento adota o princípio de funcionamento do nivelamento multi-rolo.O material da folha é deformado repetidamente nas direções para a frente e para trás no meio do rolo de nivelamento para eliminar a tensão interna e nivelar o materialO rolo de nivelamento é fabricado em aço laminado (60CrMoV), que foi temperado e a superfície apagada.,assegurando assim a precisão do nivelamento da chapa metálica.
