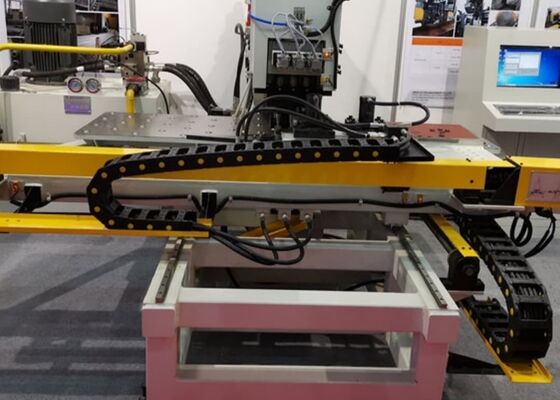

40 mm espessura da chapa de perfuração conexão de torre máquina de perfuração de chapa CNC hidráulica 4 estações de maturação
Introdução ao produto:
Esta máquina CNC de perfuração e perfuração de placas é meticulosamente projetada para o setor de fabricação de torres de aço, proporcionando uma precisão excepcional em perfuração, marcação,Processos de perfuração para componentes de chapas de açoAlém disso, demonstra uma notável versatilidade, permitindo o desempenho de tarefas de perfurar, perfurar e marcar uma ampla gama de peças metálicas.Assim, acomodando uma grande variedade de aplicações industriais.
Configuração do produto:
| Modelo |
BNHD120 |
| Tamanho máximo da peça de trabalho (mm) |
1500*800 |
| Diâmetro máximo de perfuração (mm) |
Φ26 |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
| Taper do fuso de perfuração |
BT2 serviços de informação |
| Espessura da chapa (mm) |
Punção |
5- Não.25 (Q235) |
| Perfuração |
40 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
800/1200 |
| Distância mínima entre o buraco e a borda da chapa (mm) |
Punção |
25 |
| Perfuração |
Depende do diâmetro do buraco. |
| Tamanho de caracteres ((mm) |
14*10*19 |
| Quantidade de caracteres |
12 |
| Estações de maturação |
4 |
| Velocidade de alimentação da perfuração (mm/min) |
0 ~ 5000 |
| Tracção do fuso de perfuração ((mm) |
350 |
| Velocidade de rotação do fuso de perfuração ((r/min) |
30 ~ 3000 |
| Modo de programação |
Programação de comandos, software de desenho ou layout Auto CAD |
| Dimensões totais L*W*H (m) |
3.3*3.2*3 |
Características do produto:
1A máquina de perfuração e marcação de canais de aço CNC é construída com uma estrutura soldada robusta do tipo C, garantindo uma estabilidade estrutural superior e proporcionando amplo espaço operacional.É equipado com três estações de morte, um dos quais é destinado exclusivamente à marcação e dispõe de indexação automática entre estações para otimizar a eficiência do fluxo de trabalho.de potência superior a 50 WAs peças de trabalho são colocadas de forma segura numa mesa de trabalho com rolamento de esferas, permitindo um manuseamento suave e sem esforço.Movimento ao longo dos eixos X e Y é alimentado por servomotores, com parafusos de esferas de alta precisão que garantem uma transmissão precisa, enquanto a precisão da posição de perfuração é gerida por um controlador lógico programável (PLC),permitindo a completa automação do processo de usinagemAlém disso, o sistema suporta o armazenamento, recuperação e reutilização de programas de peças de trabalho, garantindo ciclos de produção em lote ininterruptos.
2A máquina de perfuração de aço CNC utiliza a tecnologia de controlo numérico por computador (CNC) de ponta, combinada com sistemas de alimentação a servo motor,assegurar uma eficiência operacional excepcional e uma precisão constante numa gama diversificada de peças de trabalho.
3Os componentes funcionais críticos da máquina são concebidos com uma concepção modular, aumentando a facilidade de manutenção e simplificando os procedimentos de reparação.
4A máquina de punção e marcação de chapas metálicas CNC combina perfeitamente as funções de punção, marcação e perfuração em um processo unificado, oferecendo capacidades versáteis dentro de um único,ciclo operacional integrado.
5O módulo de perfuração está equipado com características essenciais, tais como alimentação rápida para baixo, progressão de usinagem precisa e retração rápida,Melhorar significativamente a eficiência operacional em ambientes de trabalho reais.
6Com um avançado sistema de auto-diagnóstico de detecção de falhas, a máquina detecta prontamente quaisquer problemas operacionais, facilitando a manutenção atempada e garantindo a fiabilidade da produção ininterrupta.
7A interface de programação é concebida para facilitar o uso: os operadores podem inserir directamente no sistema de controlo diâmetros de buracos, coordenadas posicionais e quantidades de lotes.O sistema é totalmente compatível com programas gerados por software de lofting especializado e suporta a conversão contínua de arquivos CAD/CAM, assegurando uma execução eficiente e ininterrupta do programa.

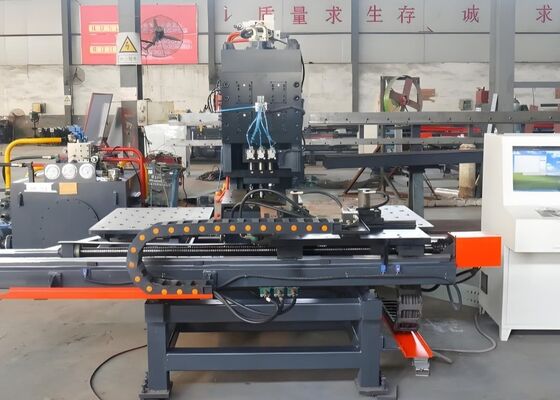

Detalhes da máquina:
Este sistema especializado de metalurgia foi meticulosamente concebido para realizar operações de perfurar, marcar e perfurar placas de aço no setor de fabricação de torres de aço.Oferece uma precisão de usinagem excepcionalAlém da sua função primária na indústria das torres de aço, este equipamento adaptável realiza consistentemente perfuros, perfurações,e operações de marcação em chapas metálicas para um amplo espectro de aplicações industriaisGarante uma eficiência operacional superior e um processamento preciso de várias peças metálicas, otimizando os fluxos de trabalho e melhorando a qualidade do produto em diversos domínios industriais.
