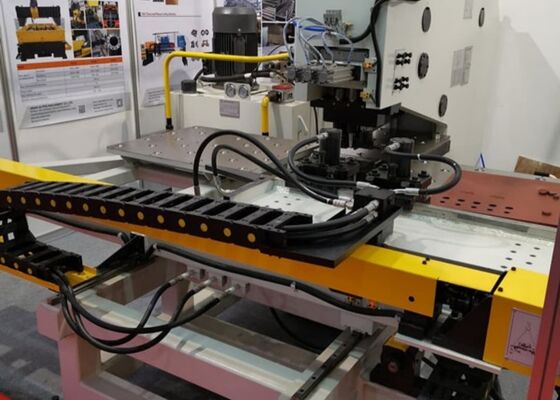

Modelo BNHD120 Máquina de Marcação de Perfuração de Placas Metálicas CNC 4 Estações de Maturação
Introdução ao produto:
Esta máquina de perfuração e perfuração de chapas CNC é projetada para a indústria de fabricação de torres de aço, oferecendo uma precisão excepcional em perfuração, marcação,Operações de perfuração para componentes de chapas de açoAlém disso, apresenta uma adaptabilidade impressionante, capaz de executar funções de perfuração, perfuração e marcação em uma ampla gama de peças metálicas,apoiando assim diversas aplicações industriais.
Configuração do produto:
| Modelo |
BNHD120 |
| Tamanho máximo da peça de trabalho (mm) |
1500*800 |
| Diâmetro máximo de perfuração (mm) |
Φ26 |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
| Taper do fuso de perfuração |
BT2 serviços de informação |
| Espessura da chapa (mm) |
Punção |
5- Não.25 (Q235) |
| Perfuração |
40 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
800/1200 |
| Distância mínima entre o buraco e a borda da chapa (mm) |
Punção |
25 |
| Perfuração |
Depende do diâmetro do buraco. |
| Tamanho de caracteres ((mm) |
14*10*19 |
| Quantidade de caracteres |
12 |
| Estações de maturação |
4 |
| Velocidade de alimentação da perfuração (mm/min) |
0 ~ 5000 |
| Tracção do fuso de perfuração ((mm) |
350 |
| Velocidade de rotação do fuso de perfuração ((r/min) |
30 ~ 3000 |
| Modo de programação |
Programação de comandos, software de desenho ou layout Auto CAD |
| Dimensões totais L*W*H (m) |
3.3*3.2*3 |
Características do produto:
1A máquina de perfuração e marcação de canais de aço CNC é construída com uma estrutura soldada de tipo C resistente, garantindo uma integridade estrutural excepcional e proporcionando amplo espaço para operações.É equipado com três estações de morte, um dos quais é dedicado exclusivamente à marcação e incorpora indexação automática entre estações para melhorar a eficiência do fluxo de trabalho.com um diâmetro superior a 50 mm,As peças de trabalho são firmemente posicionadas numa mesa de trabalho com rolamento de esferas, facilitando um manuseamento suave e sem esforço.O movimento ao longo dos eixos X e Y é impulsionado por servomotores, com parafusos de esferas de alta precisão que garantem uma transmissão precisa, enquanto a precisão da posição de perfuração é controlada por um controlador lógico programável (PLC),permitindo a completa automação do processo de usinagemAlém disso, o sistema suporta o armazenamento, recuperação e reutilização de programas de peças de trabalho, permitindo ciclos contínuos de produção em lote sem interrupção.
2A máquina de perfuração de aço CNC incorpora tecnologia avançada de controlo numérico por computador (CNC), emparelhada com sistemas de alimentação a servo motor,garantir uma eficiência operacional excepcional e uma precisão consistente em uma ampla variedade de peças de trabalho.
3Os principais componentes funcionais da máquina são concebidos com uma estrutura modular, melhorando a facilidade de manutenção e simplificando os procedimentos de reparação.
4A máquina de punção e marcação de chapas metálicas CNC integra eficazmente as operações de punção, marcação e perfuração num único processo coeso,oferecer funcionalidades versáteis num único ciclo operacional unificado.
5O módulo de perfuração está equipado com características-chave, incluindo alimentação rápida para baixo, progressão de usinagem precisa e retração rápida,Aumentar significativamente a eficiência operacional em ambientes de trabalho práticos.
6Equipada com um avançado sistema de auto-diagnóstico de detecção de falhas, a máquina identifica rapidamente quaisquer problemas operacionais, permitindo uma manutenção rápida e assegurando a fiabilidade contínua da produção.
7A interface de programação é fácil de usar, permitindo que os operadores inseram diretamente diâmetros de buracos, coordenadas posicionais e quantidades de lotes no sistema de controle.O sistema é totalmente compatível com programas gerados por software de lofting especializado e suporta a conversão suave de arquivos CAD/CAM, assegurando uma execução eficiente e ininterrupta do programa.

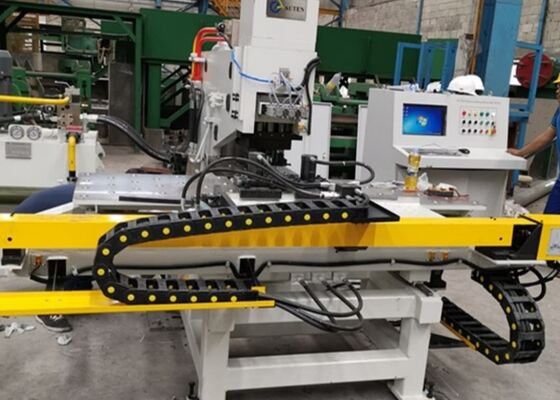

Detalhes da máquina:
Este sistema especializado de metalurgia é cuidadosamente projetado para executar punção, marcação e perfuração em placas de aço dentro da indústria de fabricação de torres de aço.Oferece uma precisão de usinagem excepcionalAlém da sua aplicação principal no sector das torres de aço, este equipamento versátil realiza consistentemente perfuros, perfurações,e tarefas de marcação em chapas metálicas numa ampla gama de aplicações industriaisAssegura uma eficiência operacional superior e um processamento preciso de várias peças de metal, otimizando os fluxos de trabalho e melhorando a qualidade do produto em vários campos industriais.
