Linha de Máquina de Puncionamento CNC para Vigas de Caminhão Automático com Torsão de Chapa ≤50mm Diâmetro de Puncionamento φ60mm
Aplicação:
Nossa empresa projetou e desenvolveu um sistema automatizado de processamento de chapas metálicas de ponta, alta eficiência e alta precisão, especificamente adaptado para o puncionamento de longarinas automotivas de alta resistência. Esta linha de produção é ideal para o processamento de longarinas ultralargas e ultragrossas, comumente utilizadas em veículos especializados como caminhões de mineração e outras aplicações de serviço pesado.
Principais parâmetros técnicos:
| Nº. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa da placa de processamento |
| 3 |
Comprimento |
4000~8000mm |
| Largura |
200~550mm |
| Espessura |
3~6mm |
| Dobragem de foice do material da chapa de entrada |
≤7mm/10m |
| Irregularidade da chapa no eixo X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidade da chapa no eixo Y |
5mm |
| Torsão da chapa |
≤50mm |
| Propriedades mecânicas do material da chapa |
σb=510~850N/mm2 |
| 4 |
Diâmetro máx. de puncionamento |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máx. |
| Eixo X |
Máx=50m/min |
| Eixo Y |
Máx=30m/min |
| 7 |
Precisão de processamento |
| Eixo X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eixo Y |
±0.2 mm / 600 mm |
| 8 |
Método de processamento |
Filtragem |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do furo é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de operação |
Manual, automático |
Características do produto
1. O sistema de controle é integrado ao sistema CNC 828D, acoplado a mecanismos de alimentação acionados por servomotor. Esta configuração garante uma eficiência operacional excepcional, mantendo a precisão consistente durante o processamento das peças de trabalho.
2. Um dispositivo de alinhamento central acionado por servo está instalado no rolo de suporte de alimentação, permitindo o processamento eficiente de chapas com diversos perfis transversais e acomodando variações de altura de 0 a 200mm.
3. O sistema é projetado para acomodar até 25 moldes de diferentes diâmetros, com um processo de instalação de moldes rápido e fácil de usar.
4. O carregamento, puncionamento e descarregamento das chapas são totalmente automatizados, reduzindo significativamente os requisitos de mão de obra e aumentando a eficiência operacional.
5. Materiais residuais são expelidos e coletados automaticamente, garantindo um fluxo de produção contínuo e eficiente.
6. O software de programação automatizada facilita a importação direta de gráficos do AUTOCAD ou arquivos .DXF gerados por outros softwares CAD. Com sua interface homem-máquina amigável, permite a criação automática de programas de processamento de máquinas-ferramenta, reduzindo assim o tempo de processamento e minimizando o potencial de erros.

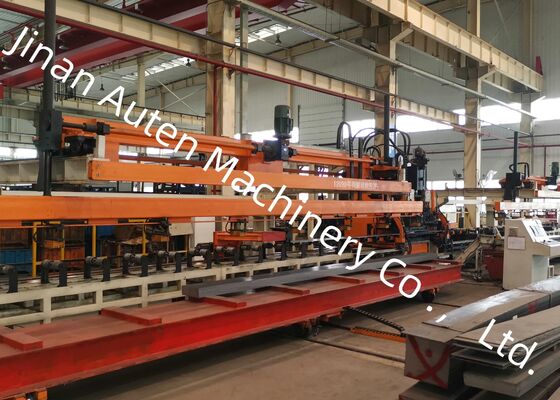

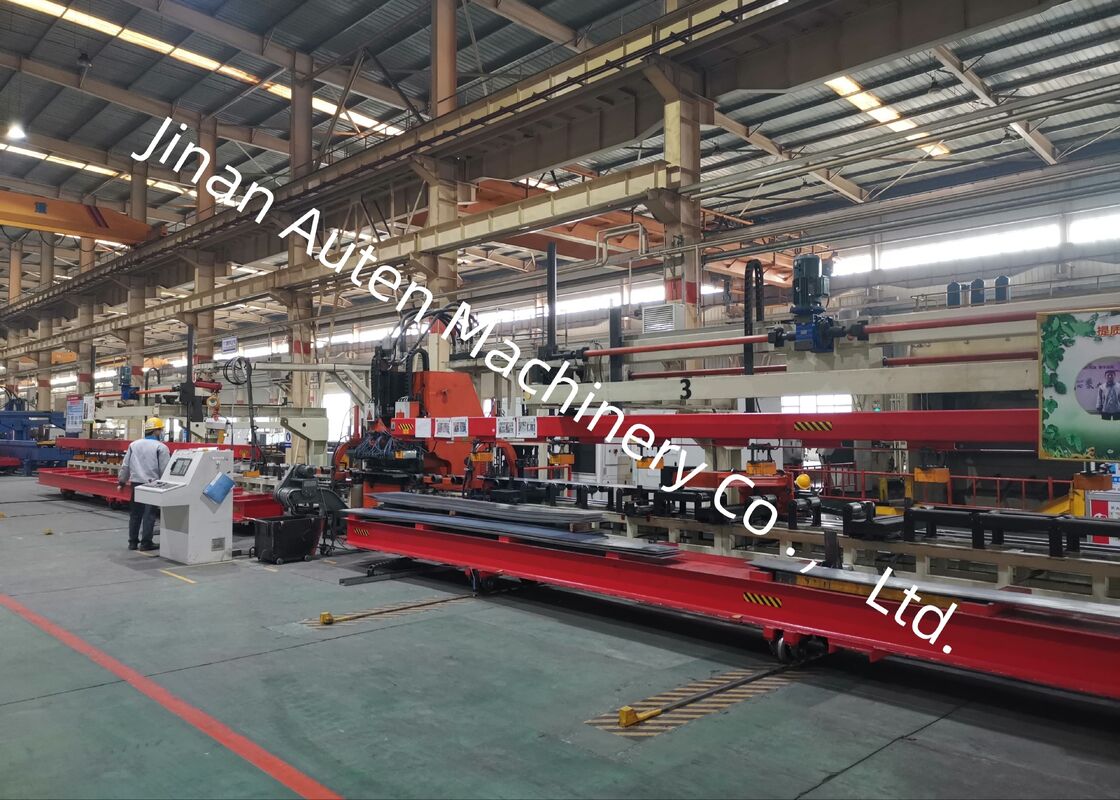

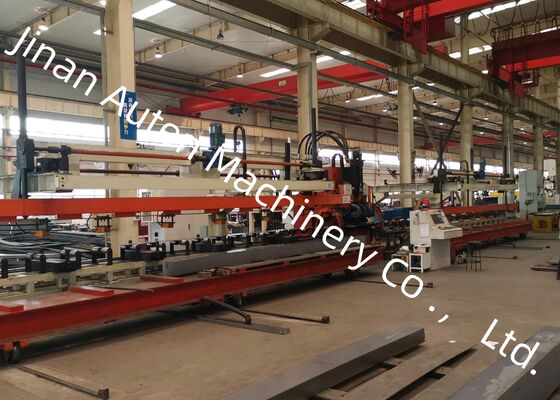

A exposição apresenta uma coleção selecionada de amostras de longarinas completas produzidas por esta linha de produção, apresentando várias especificações usadas em caminhões de mineração e veículos especializados. Estas amostras exibem efetivamente a precisão da colocação dos furos, a suavidade das bordas puncionadas e a integridade estrutural geral, oferecendo aos clientes e inspetores uma demonstração visual clara das capacidades de usinagem do equipamento.
Esta máquina é um dispositivo altamente especializado projetado especificamente para operações de puncionamento em longarinas planas na indústria automotiva. Destina-se principalmente ao processamento das longarinas principais de caminhões e veículos especializados, garantindo a formação precisa de furos para atender aos requisitos de montagem estrutural desses componentes de carga automotivos de serviço pesado e projetados sob medida.
