φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta

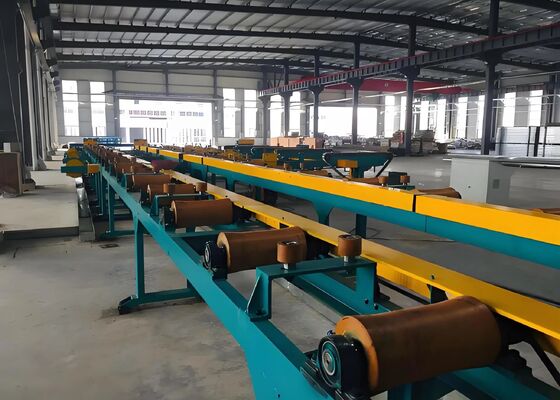

Imagem Grande : φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	WPF165

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	negotiable
Detalhes da embalagem:	caixa de madeira
Tempo de entrega:	30 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	500 conjuntos/ano

Contato

Descrição de produto detalhada

tubo redondo:	φ60 - φ165mm	Tubo quadrado:	50x50 - 125x125mm
tubo retangular:	40x60 - 150x100mm	Espessura da parede:	2,0 - 6,0 mm (tubo redondo), 2,0 - 5,5 mm (tubo quadrado)
Diâmetro interno:	φ650-φ710mm (a ser determinado)	Diâmetro Externo:	φ1100-φ2000mm
Peso de resfriamento:	≤10 toneladas	Largura da tira:	190-500 mm
Destacar:	linha de produção de soldagem de tubos redondos , máquina de tubos de aço soldados eletricamente , equipamento de tubos soldados de costura reta

Linha de Produção de Tubos Soldados de Costura Reta para Tubos Redondos de φ60-φ165mm Indústria de Tubos de Aço Soldados Eletricamente

Faixa de Processamento:

Faixa de produção de tubos redondos: φ60-φ165mm
Faixa de produção de tubos quadrados: 50×50-125×125mm
Faixa de produção de tubos retangulares: 40×60-150×100mm
Espessura da parede: 2.0-6.0mm (tubo redondo), 2.0-5.5mm (tubo quadrado)

Visão Geral do Produto:

Esta linha é projetada principalmente para a produção de tubos de aço soldados eletricamente com diâmetros variando de 60 a 165 mm e espessuras de parede de 2.0 a 6.0 mm. Ela também pode produzir tubos quadrados, retangulares e de formato especial dentro da faixa de tubos redondos. Ao adicionar o equipamento necessário, ela pode subsequentemente produzir tubos API 5L. Esta linha de produção foi projetada e fabricada integrando equipamentos semelhantes de fontes nacionais e internacionais, levando em consideração as condições nacionais do meu país, e através de inovação ousada e extensa consulta com os usuários. Ela apresenta operação econômica, confiável e estável.

Faixa de Produção de Tubos de Aço

Tubo Redondo	φ60 - φ165mm
Tubo Quadrado	50x50 - 125x125mm
Tubo Retangular	40x60 - 150x100mm
Espessura da Parede	2.0 - 6.0mm (Tubo Redondo), 2.0 - 5.5mm (Tubo Quadrado)

Processo de Produção:

Desbobinamento → Endireitamento, Fixação e Nivelamento → Cisalhamento e Soldagem de Topo → Loop → Conformação, Soldagem de Alta Frequência, Remoção de Rebarbas Externas, Reabastecimento de Zinco Online, Resfriamento, Dimensionamento, Endireitamento Bruto → Ajuste de Comprimento por Serra Voadora → Inspeção e Coleta → Embalagem → Pesagem → Rotulagem → Armazenamento

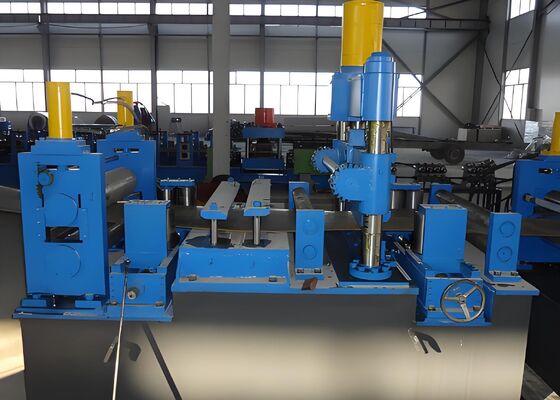

φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta 0

Composição do equipamento e principais parâmetros de cada unidade

1. Carro de carregamento:

Uso	Usado para receber a bobina de aço, transportá-la para a desbobinadeira e levantar a bobina de aço para o centro do cone da desbobinadeira
Estrutura	Consiste em um rack de material, um mecanismo de deslocamento, um cilindro, um trilho guia, etc.
Carga suportada	≤15 toneladas	Método de elevação	hidráulico
Estilo de caminhada	Motor com acionamento por redutor ciclóide

2. Desbobinadeira

Uso	Usada para suspender e suportar bobinas de aço para fornecer matérias-primas para a linha de produção
Carga suportada	≤15 toneladas	Método de frenagem	Freio pneumático, controle por válvula solenóide
Método de expansão e contração	Tipo de expansão e contração hidráulica de cone único

φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta 1

3. Máquina de endireitar ZTZ (Y):

Uso	Usada em conjunto com a desbobinadeira, a cabeça da tira de aço é retirada da desbobinadeira e alimentada no nivelador de pinça para nivelamento.
Estrutura	Dispositivo de rolo de pressão, dispositivo de cabeça de pá, dispositivo de cabeça reta
Largura da tira de aço	190－500mm	Diâmetro da tira de aço	φ1100－φ2000mm
Potência do motor	11kw

4. Máquina de nivelamento de pinça:

Uso	As tiras de aço retiradas da desbobinadeira e da máquina de endireitar são niveladas na cabeça e na cauda e, em seguida, entregues à máquina de cisalhamento e soldagem.
Estrutura	Consiste em rolos de pinça, rolos de nivelamento e dispositivos de transmissão
Largura da tira de aço	190－500mm	Diâmetro da tira de aço	φ1100－φ2000mm

φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta 2

5. Máquina de cisalhamento e soldagem de topo:

Uso	Usada para cisalhamento e soldagem de topo de partes irregulares na cabeça e cauda do aço em tira para garantir a produção contínua da unidade de tubo soldado
Cisalhamento de aço em tira	Largura da tira	190－500mm	Espessura da tira	2.0－6.0mm
classificar	Máquina de cisalhamento e soldagem de topo		Cisalhamento hidráulico, aperto mecânico, soldagem manual

φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta 3

6. Loop de armazenamento:

Uso	Usado para armazenar aço em tira e alimentar continuamente a máquina de soldagem de tubos para garantir a produção contínua da máquina de soldagem de tubos
Largura da tira	190－500mm		Espessura da tira		2.0-6.0mm
Loop espiral horizontal	Consiste em um dispositivo de fixação e alimentação, um conjunto de loop, um dispositivo de descarga e um dispositivo de controle elétrico.
	motor	22KW		Velocidade de alimentação		máx=100 m/min
	Diâmetro da bandeja de armazenamento	6.0m		Armazenamento		1000m

φ60-φ165mm Tubo redondo linha de produção de tubos soldados de costura recta 4
