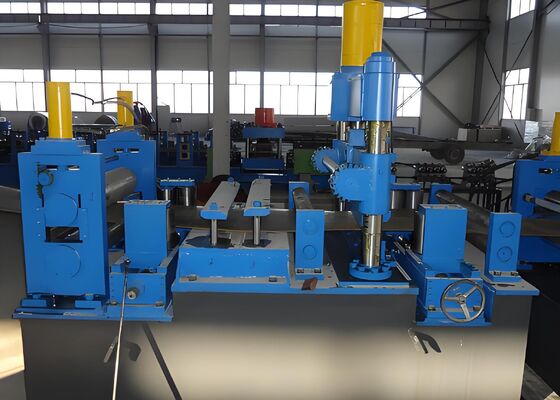

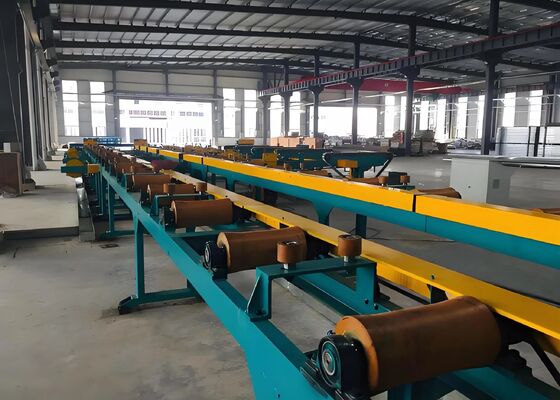

≤ 10 toneladas de peso de arrefecimento Máquina de moldagem de rolos de tubos redondos de costura recta

≤ 10 toneladas de peso de arrefecimento Máquina de moldagem de rolos de tubos redondos de costura recta

Distância de processamento:

Faixa de produção de tubos redondos: φ60-φ165mm
Faixa de produção de tubos quadrados: 50×50-125×125 mm
Faixa de produção de tubos retangulares: 40×60-150×100 mm
Espessura da parede: 2,0-6,0 mm (tubo redondo), 2,0-5,5 mm (tubo quadrado)

Resumo do produto:

Esta linha é concebida principalmente para a produção de tubos de aço soldados electricamente, com diâmetros que variam de 60 a 165 mm e espessuras de parede de 2,0 a 6,0 mm.e tubos de forma especial na gama de tubos redondosAdicionando equipamentos necessários, pode posteriormente produzir tubos API 5L.Esta linha de produção foi concebida e fabricada integrando equipamentos similares de fontes nacionais e internacionaisO sistema, tendo em conta as condições nacionais do meu país, e através de uma inovação ousada e de uma extensa consulta com os utilizadores, apresenta um funcionamento económico, fiável e estável.

Gamma de produção de tubos de aço

Processo de produção:

Descolagem → endireitação, fixação e nivelamento → corte e soldadura → enrolamento → moldagem, soldadura de alta frequência, remoção de borras externas, recarga de zinco online, resfriamento, dimensionamento,Limpeza → Ajuste de comprimento da serra voadora → Inspecção e recolha → Embalagem → Pesagem → rotulagem → Armazenamento

Composição do equipamento e principais parâmetros de cada unidade

1. Máquina de determinação de diâmetro:

A máquina de moldagem é o equipamento primário de uma linha de produção de tubos soldados.Pode produzir tubos redondos e de forma. Usando o princípio de formação de rolos, esta máquina pode produzir tubos de aço de especificações especificadas.Uma fita de aço especificada é inserida na máquina, onde é enrolado num pedaço de tubo, formando rolos.A corrente de alta frequência então utiliza a pele e efeitos de proximidade para altamente concentrar a corrente na superfície de soldagem da borda do tuboApós resfriamento, dimensionamento e endireitamento áspero, o tubo é formado nas especificações desejadas.de peso não superior a 20 g/m2, mas não superior a 150 g/m2,A unidade é constituída por uma máquina de moldagem, uma máquina de soldadura, uma unidade de arrefecimento, um moinho de dimensionamento, uma unidade de endireitamento bruto e uma caixa de transmissão.

a) Motor e sistema de accionamento principal: Os motores são motores de corrente contínua da série Z4, modelo Z4-250-42, 160 kW, 1000 rpm.

b) Caixa de velocidades:
A caixa de velocidades utiliza engrenagens em espiral, feitas de 20CrMnTi, endurecidas em caixa, com um módulo de 14.

c) Rodízio horizontal: (cambiador de rodízio de saída lateral do tipo "Gantry")
1) Diâmetro do eixo de rolamento horizontal: φ120 mm, de 42CrMo, endurecido a alta frequência.
2) Diâmetro do fundo do rolo: 200 mm.
3) Os eixos de rolagem horizontais são equipados com almofadas de segurança para proteger a sobrecarga, protegendo a transmissão e as engrenagens da caixa de velocidades.
d) Rodas verticais: diâmetro do eixo de rolamento vertical: φ70 mm, fabricado em 40Cr, endurecido a alta frequência.

e) Rolos de extrusão: rolos de extrusão de cinco rolos.

f) Raspagem e soldadura: elevação e descida manuais rápidas, com fácil ajuste de frente para trás e para cima e para baixo.

g) Os eixos motrizes Steyr são utilizados para a formação e dimensionamento.

h) Disposição de formação: vertical, alimentação de cinco rolos com dispositivo anti-salto, vertical, horizontal, vertical...
Arranjo de solda: guia, extrusão de cinco rolos, raspador, polir, arrefecimento.
Disponibilização de dimensões: vertical, horizontal, vertical, horizontal... 2 rolos de medição de velocidade com cabeça turca.

i) Velocidade de solda: 15-45 m/min.

2Serra Voadora:

A serra voadora computadorizada FJZ(Y) é uma peça-chave do equipamento na linha de produção de tubos soldados.Sistema de controlo de DST de alta precisão e sistema mecânico, a serra oferece um excelente desempenho de dimensionamento e sincronização e uma transmissão mecânica confiável, resultando em alta velocidade e precisão.
Esta máquina é composta por nove componentes: uma cama, caixa de engrenagens, carro de serra, fixação, sistema de medição de velocidade, sistema de ar, sistema de acionamento, sistema elétrico e quadro de rolos.

3Motor de alta frequência e consola de comando central:

500KW de alta frequência e câmara de controle de velocidade DC (incluindo campo magnético fraco) Os motores DC são todos motores DC da série Z4 (voltagem de excitação é 440V)
