Máquina de moldagem de rolos para a produção de tubos redondos de aço com espessura de parede de 2 m a 6 m

Máquina de moldagem de rolos para produção de tubos redondos de aço de espessura de parede de 2 m a 6 m

Distância de processamento:

Faixa de produção de tubos redondos: φ60-φ165mm
Faixa de produção de tubos quadrados: 50×50-125×125 mm
Faixa de produção de tubos retangulares: 40×60-150×100 mm
Espessura da parede: 2,0-6,0 mm (tubo redondo), 2,0-5,5 mm (tubo quadrado)

Resumo do produto:

Esta linha é concebida principalmente para a produção de tubos de aço soldados electricamente, com diâmetros que variam de 60 a 165 mm e espessuras de parede de 2,0 a 6,0 mm.e tubos de forma especial na gama de tubos redondosAdicionando equipamentos necessários, pode posteriormente produzir tubos API 5L.Esta linha de produção foi concebida e fabricada integrando equipamentos similares de fontes nacionais e internacionaisO sistema, tendo em conta as condições nacionais do meu país, e através de uma inovação ousada e de uma extensa consulta com os utilizadores, apresenta um funcionamento económico, fiável e estável.

Gamma de produção de tubos de aço

Processo de produção:

Descolagem → endireitação, fixação e nivelamento → corte e soldadura → enrolamento → moldagem, soldadura de alta frequência, remoção de borras externas, recarga de zinco online, resfriamento, dimensionamento,Limpeza → Ajuste de comprimento da serra voadora → Inspecção e recolha → Embalagem → Pesagem → rotulagem → Armazenamento

Performance do equipamento:

Esta prensa hidráulica tem quatro etapas principais de processo: lavagem da parede interna, transportador de cama de cadeia, centro de teste de pressão, dispositivo de esvaziamento, sistema hidráulico e sistema elétrico.

1) Sistema de lavagem: inclui funções de alinhamento e lavagem. Um dispositivo de alimentação alimenta os tubos quantitativamente da plataforma de carga para a estação de alinhamento para alinhamento.Uma bomba centrífuga de baixa pressão extrai água fresca industrial, que está ligado à cabeça de lavagem através de várias válvulas.Esta água remove as impurezas do tubo antes de começar o teste de pressão para evitar que as impurezas residuais danifiquem as vedações do equipamento.

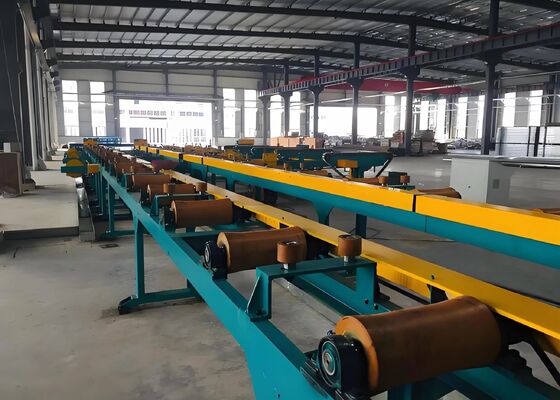

2) Mecanismo de transportador em camada de corrente: tendo em conta a ampla gama de comprimentos de corte para tubos de aço submetidos a ensaio de pressão, a estrutura do transportador em camada de corrente adota a seguinte configuração:O mecanismo do leito de cadeia consiste em dois conjuntos de leitos de cadeia acionados de forma independenteUm conjunto é fixado à base com um assento fixo, mantendo a sua imobilidade.Mecanismos de suporte são instalados nos lados dos leitos de cadeia para evitar que tubos de aço de pequeno diâmetro se dobrem quando colocados nas cadeiasOutro conjunto de camas de cadeia é fixado a um assento móvel (com mecanismos de apoio instalados nos lados) e desloca-se para a posição correspondente à medida que são utilizados tubos de aço de diferentes comprimentos,garantir a entrega sem problemas de diferentes tubos de aço cortados em comprimento para o centro de ensaio de pressãoEsta estrutura facilita o ensaio de pressão de tubos de aço de diferentes cortes de comprimento sem desmontar as cadeias e outros mecanismos.

3) O centro de ensaio de pressão de duas estações é constituído por um assento fixo, um assento móvel, uma base fixa, uma cabeça de ensaio de pressão, um dispositivo de fixação, um sistema de água de baixa pressão, um sistema de água de alta pressão,e outros componentes.

O banco móvel para ensaio de pressão é constituído por um suporte, um mecanismo de movimento do cilindro principal, um corpo de válvula, um mecanismo de fecho, um corpo de válvula de escape e um mecanismo do cilindro principal.O suporte é uma estrutura soldada que suporta principalmente os componentes acima mencionadosO cilindro 5 no mecanismo de movimento do cilindro principal impulsiona o corpo da válvula para a frente, permitindo que a extremidade do tubo entre no conjunto da cabeça de ensaio de pressão.O mecanismo de fecho é utilizado quando o comprimento do tubo de ensaio de pressão é alteradoA base móvel é movida para a posição especificada por um motor AC2,2 kW de acordo com o comprimento especificado.O mecanismo de fecho insere um pin cilíndrico na posição correspondente na base fixa para posicionar a base móvelO conjunto do cilindro de ensaio de pressão principal mantém equilibradas as pressões da água e do óleo quando o comprimento do tubo aumenta.O corpo da válvula de escape expulsa o ar do tubo quando a água é descarregada para a parede interna do tuboApós o escape, o ar é liberado através do cilindro e o corpo da válvula é fechado, garantindo valores e durações de retenção de pressão estáveis.

A base fixa de ensaio de pressão é constituída por um suporte, corpo da válvula, válvula de enchimento de água, mecanismo de regulação do cilindro e sistema de tubulação de água.O mecanismo de regulação do cilindro principal usa o cilindro para ajustar o corpo da válvula para permitir que a face final do tubo entre na cabeça de ensaioA válvula de enchimento de água abre o corpo da válvula para permitir que a água de baixa pressão flua para o tubo e fecha o corpo da válvula para aumentar a pressão e manter a pressão.O dispositivo de fixação consiste num mecanismo de fixaçãoO mecanismo de fixação é accionado por um cilindro hidráulico, que fixa o tubo de aço em ambos os lados e se move de forma síncrona.O conjunto de rolos ajusta a posição do mecanismo de fixação de acordo com o comprimento do tuboO conjunto de rolos pode ser ajustado em altura para se adequar aos diâmetros dos tubos, garantindo que os tubos de diâmetros variáveis estejam sempre centrados na pressão da água.

A cabeça de ensaio é um dispositivo radialmente fechado de poliuretano, cujas vedações são substituídas por vedações correspondentes para tubos de diferentes dimensões.A pinça de centralização automática movida por cilindro hidráulico permite deslizamentos centrais intercambiáveis para acomodar tubos de diferentes tamanhosO equipamento é equipado com uma câmara de ensaio com uma câmara de ensaio de alta pressão, que garante uma excelente vedação sob pressão e uma longa vida útil.

O sistema de injecção de água sob pressão é constituído por um sistema de injecção de água de baixa pressão e um sistema de enchimento de água de alta pressão.Uma bomba centrífuga de sucção única para abastecimento automático de água de um tanque de água de baixa pressãoO sistema de enchimento de água de alta pressão consiste numa bomba de êmbolo de alta pressão, num conjunto de válvulas de retenção e num sistema de válvula de desvio.Ele realiza testes de pressão pré-selo radial e aumenta a pressão interna dentro do tubo de açoServe para pré-selar vedações de grandes espaços ou aumentar e manter directamente a pressão com base na pressão de ensaio.

O dispositivo de drenagem de água consiste num dispositivo de sopro de ar, num dispositivo de elevação e num dispositivo de retenção de material.permitindo que a água dentro da parede do tubo flua para foraDurante este processo, o dispositivo de retenção de material mantém o tubo no lugar para impedi-lo de rolar. O dispositivo de sopro de ar remove a água e outras impurezas da parede do tubo.

Sistema hidráulico:

Este sistema consiste numa estação hidráulica independente, cujo óleo hidráulico deve ser trocado de seis em seis meses e o depósito limpo de detritos e recarregado com óleo limpo.

Características de desempenho do sistema hidráulico:

A pressão do sistema é configurada de acordo com os requisitos de área e utilização e localizada nas proximidades.

O reservatório da estação hidráulica tem um sistema hidráulico externo de refrigeração do óleo e um reservatório de recolha de óleo na superfície superior do reservatório.

A estação hidráulica utiliza várias conexões, e os componentes das válvulas são da Beijing Huade Hydraulics.

A estação hidráulica está equipada com um sistema de alarme de nível de óleo que emite automaticamente um alarme quando o nível de óleo cai para um determinado nível, garantindo a manutenção do nível de óleo no tanque.As tubulações estão bem organizadas., seguro e em conformidade com os requisitos, facilitando a desmontagem da unidade e a manutenção das tubulações.
