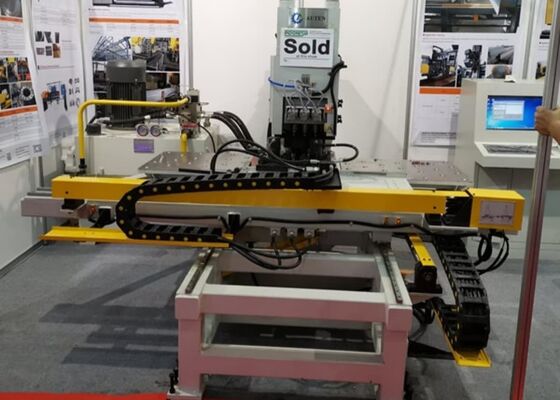

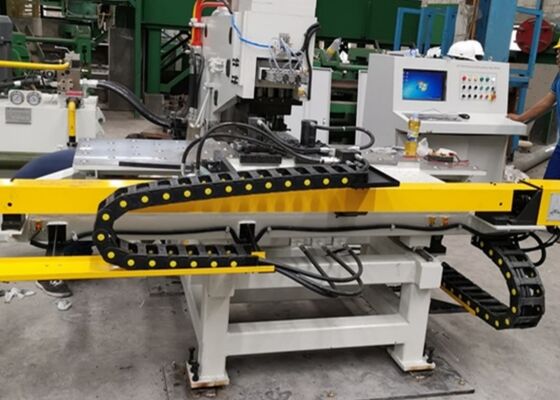

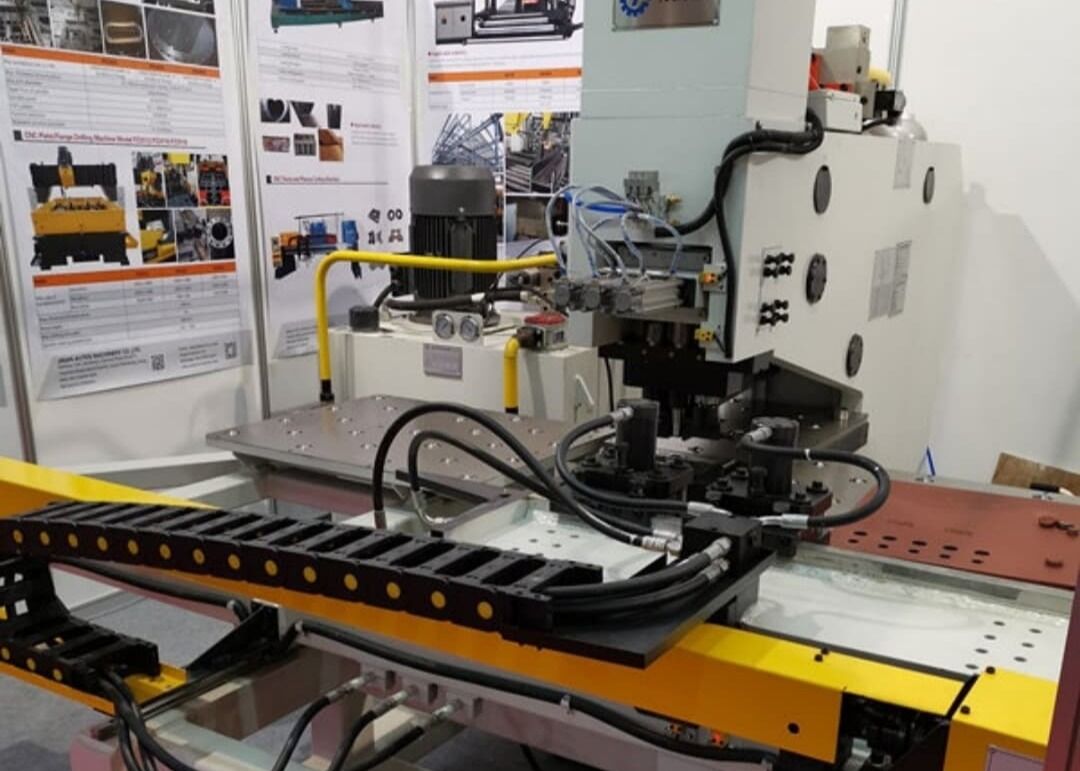

Fabricação de estruturas de aço Máquina de perfuração de chapas hidráulicas CNC Construção Processamento de chapas de aço

1. A estrutura da máquina é construída usando soldagem de chapa tipo C, garantindo rigidez superior e proporcionando um amplo espaço de trabalho operacional. É equipada com três estações de matriz, uma das quais é dedicada à marcação, e inclui troca automática de estação de matriz. O sistema de fixação é versátil, acomodando diversas peças e utilizando um batente zero como ponto de referência, com a peça apoiada por uma mesa de trabalho com esferas rolantes. Os eixos X e Y são acionados por servomotores e fusos de esferas, enquanto o sistema CNC de eixo duplo governa a posição de puncionamento, permitindo usinagem totalmente automatizada. Os operadores podem inserir as dimensões da peça no computador, permitindo que o sistema recupere e reutilize programas para operações futuras.

2. A máquina emprega tecnologia CNC com alimentação acionada por servomotor, garantindo eficiência ideal e precisão consistente da peça.

3. Componentes funcionais essenciais são projetados com uma abordagem de montagem modular, facilitando a manutenção e os reparos.

4. A máquina é capaz de realizar operações de puncionamento, marcação e furação em uma única chapa.

5. A unidade de furação é equipada com recursos como descida rápida, avanço lento durante a operação e retorno rápido de alimentação, todos os quais melhoram a eficiência operacional.

6. A máquina oferece programação intuitiva, permitindo a entrada direta do diâmetro e posição do furo no computador. Também suporta programas gerados por software CAD/CAM ou aqueles produzidos por software de traçado.

7. A estação hidráulica utiliza um design de bomba dupla e motor único com um sistema de resfriamento a água e acoplamentos tipo luva para todas as tubulações. As mangueiras e vedações dos acoplamentos são fornecidas por fornecedores reconhecidos internacionalmente.

8. Os eixos X e Y são acionados por servomotores, fusos de esferas e guias lineares, garantindo precisão excepcional.

9. O sistema inclui uma função de autodiagnóstico que detecta e relata falhas.

10. O design minimiza o esforço físico dos operadores.
