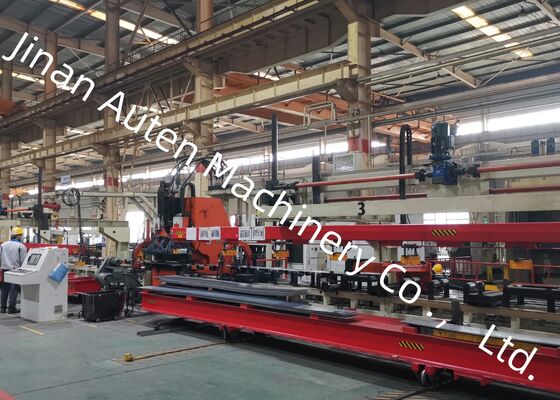

Máquina de Puncionamento de Vigas CNC para Produção de Peças Estruturais de Veículos Especiais
Introdução do Produto:
Nossa empresa projetou e desenvolveu um sistema automatizado de processamento de chapas metálicas de ponta, alta eficiência e orientado à precisão, especificamente otimizado para o puncionamento de longarinas automotivas de alta resistência. Esta linha de produção é cuidadosamente projetada para manusear longarinas ultralargas e ultragrossas, comumente usadas em veículos especializados, como caminhões de mineração e outras máquinas de serviço pesado.
Principais parâmetros técnicos:
| Nº. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa da placa de processamento |
| 3 |
Comprimento |
4000～8000mm |
| Largura |
200～550mm |
| Espessura |
3～6mm |
| Dobragem de chapa de entrada |
≤7mm/10m |
| Irregularidade da chapa no eixo X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidade da chapa no eixo Y |
5mm |
| Distorção da chapa |
≤50mm |
| Propriedades mecânicas do material da chapa |
σb=510～850N/mm2 |
| 4 |
Diâmetro máximo de puncionamento |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Máx=50m/min |
| Eixo Y |
Máx=30m/min |
| 7 |
Precisão de processamento |
| Eixo X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eixo Y |
±0.2 mm / 600 mm |
| 8 |
Método de processamento |
Filtragem |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do furo é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de operação |
Manual, automático |
Características do produto
1. O sistema de controle é perfeitamente integrado ao sistema CNC 828D, acoplado a mecanismos de alimentação acionados por servomotor. Esta configuração garante uma eficiência operacional excepcional, mantendo a precisão consistente durante o processamento de cada peça de trabalho.
2. Um mecanismo de alinhamento central acionado por servo é incorporado ao rolo de suporte de alimentação, permitindo o processamento eficiente de chapas com perfis transversais variados e compensando diferenças de altura de 0 a 200 mm.
3. O sistema é projetado para suportar até 25 moldes de diferentes diâmetros, proporcionando um processo de instalação de moldes rápido e intuitivo.
4. O carregamento, puncionamento e descarregamento de chapas são totalmente automatizados, reduzindo substancialmente os requisitos de mão de obra e melhorando a eficiência operacional.
5. Materiais residuais são ejetados e coletados automaticamente, garantindo um fluxo de trabalho de produção suave e eficiente.
6. O software de programação automatizada permite a importação direta de gráficos do AUTOCAD ou arquivos .DXF criados por outros softwares CAD. Apresentando uma interface homem-máquina intuitiva, ele simplifica a geração automática de programas de processamento de máquinas-ferramenta, reduzindo assim o tempo de processamento e minimizando o potencial de erros.

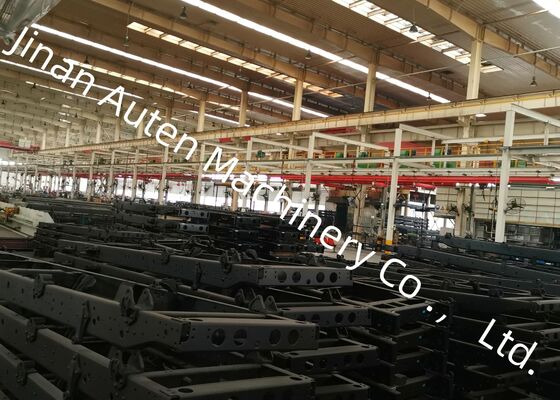

A exposição apresenta uma coleção cuidadosamente selecionada de amostras de longarinas acabadas produzidas por esta linha de produção, destacando várias especificações usadas em caminhões de mineração e veículos especializados. Essas amostras demonstram efetivamente a precisão do posicionamento dos furos, a qualidade das bordas puncionadas e a integridade estrutural geral, fornecendo a clientes e inspetores uma representação visual clara das capacidades de usinagem do equipamento.

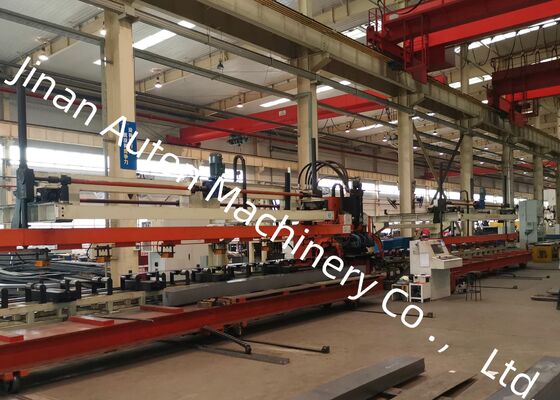

Esta máquina é uma unidade especializada de última geração, projetada especificamente para operações de puncionamento em longarinas planas dentro do setor automotivo. Destina-se principalmente ao processamento das longarinas principais de caminhões e veículos especializados, garantindo a formação precisa de furos para atender às demandas de montagem estrutural desses componentes de suporte de carga automotivos pesados e feitos sob medida.
