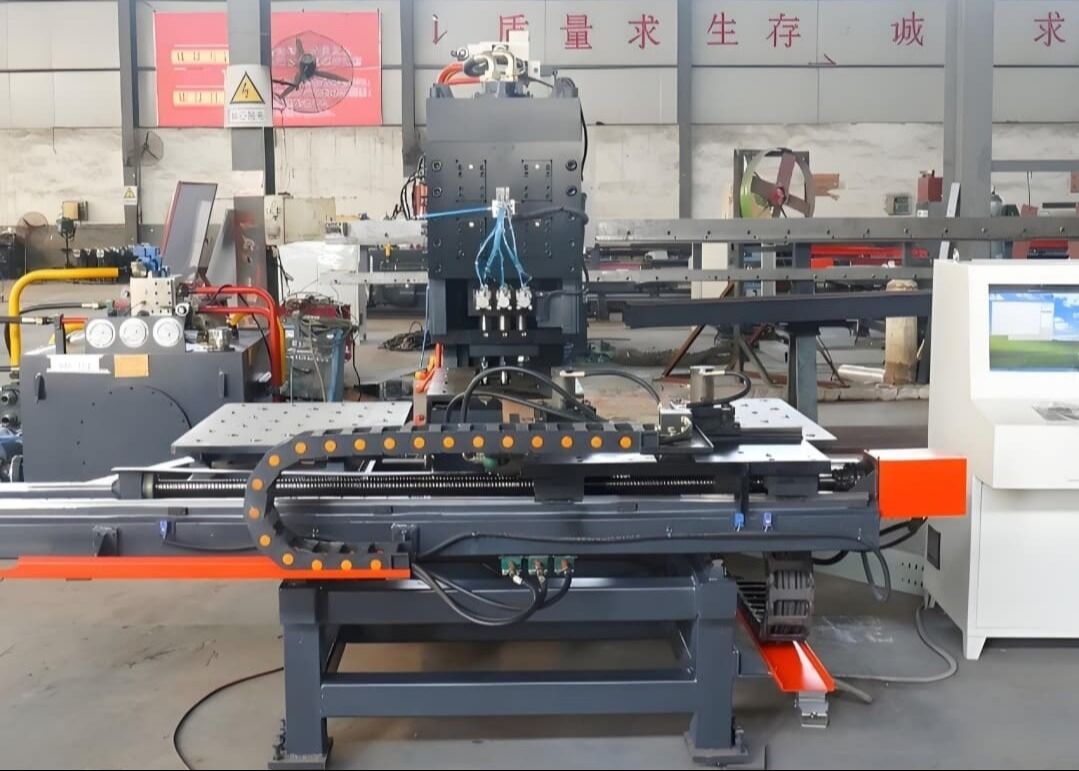

Construção de chapas de aço Processamento de chapas de perfuração de marcação Linha de perfuração Equipamento de transmissão de energia
Indústria aplicável:
Máquina CNC especial para punção e marcação de chapas de aço no campo da indústria de torre de aço.
Componente principal:
Esta máquina é composta por máquina principal, mesa de trabalho, pinças hidráulicas, unidade de perfuração, unidade de perfuração, estação hidráulica, gabinete elétrico e sistema de lubrificação automática.
Especificações:
| Modelo |
BNCZ100 |
| Tamanho máximo da peça de trabalho (mm) |
1500*800 |
| Diâmetro máximo de perfuração (mm) |
Φ26 |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
| Taper do fuso de perfuração |
/ |
| Espessura da chapa (mm) |
Punção |
5- Não.25 (Q235) |
| Perfuração |
40 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
800/1200 |
| Distância mínima entre o buraco e a borda da chapa (mm) |
Punção |
25 |
| Perfuração |
Depende do diâmetro do buraco. |
| Tamanho de caracteres ((mm) |
14*10*19 |
| Quantidade de caracteres |
12 |
| Estações de maturação |
4 |
| Velocidade de alimentação da perfuração (mm/min) |
25 ~ 280 |
| Tracção do fuso de perfuração ((mm) |
180 |
| Velocidade de rotação do fuso de perfuração ((r/min) |
120 ~ 560 |
| Modo de programação |
Programação de comandos, software de desenho ou layout Auto CAD |
| Dimensões totais L*W*H (m) |
3.2*3*2.6 |
Características do produto:
1A estrutura da máquina é feita por solda de chapas de tipo C, com boa rigidez e grande espaço de manuseio.O sistema de fixação pode ser adaptado a diferentes peças de trabalho, com bloco de referência e peça suportada por uma mesa de trabalho de bola rolante.para que todo o processo de usinagem seja automáticoO operador introduz o programa da peça, que pode ser utilizado repetidamente.
2. Adotar tecnologia CNC, servo motor de alimentação, com alta eficiência, precisão de peça estável.
3Os componentes funcionais importantes adotam montagem modular, fácil de reparar.
4Conseguir perfurar e marcar numa placa.
5. Programação fácil, pode ler desenho CAD e também pode usar o programa gerado pelo software de lofting.
6Com autodiagnóstico falhas de função.
7Os eixos X e Y são conduzidos por servomotor + parafuso de bola + guia linear, a precisão é melhor.
8A fuselagem é uma estrutura soldada em chapa de aço em forma de C, com boa rigidez e grande espaço de operação.
9A máquina está equipada com três estações de trabalho (incluindo uma posição de digitação), a mudança de estações é realizada automaticamente.
10Sistema de fixação adaptado a diferentes espessuras da peça, com o bloco de referência zero, a peça é apoiada por uma mesa de esferas.
11O eixo X e o eixo Y são conduzidos pelo servomotor + parafuso de esferas + guia linear de precisão accionado pelo sistema CNC de duplo eixo para controlar a posição de perfuração.
12Todo o processo de processamento é totalmente automático, o operador só precisa inserir o desenho da peça no computador.
Detalhes da máquina:
Este sistema profissional de metalurgia é projetado sob medida para realizar operações de perfuração, marcação e perfuração em placas de aço para o setor de fabricação de torres de aço.Oferece uma precisão de usinagem superiorAlém da indústria das torres de aço, este equipamento altamente versátil fornece ainda perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuraçãoe funcionalidade de marcação para placas metálicas em uma ampla gama de campos industriais- mantém um desempenho operacional e uma precisão de processamento consistentes para todas as categorias de peças metálicas,Assim, simplificando a eficiência do fluxo de trabalho e melhorando a qualidade do produto em várias aplicações industriais.
