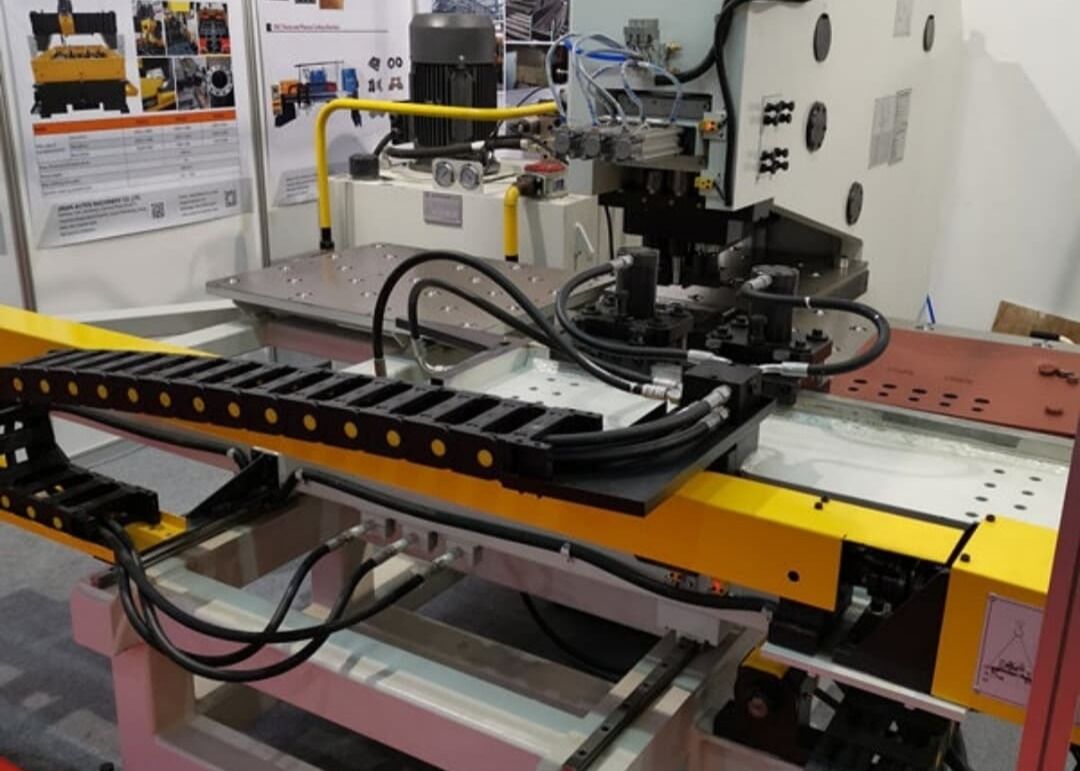

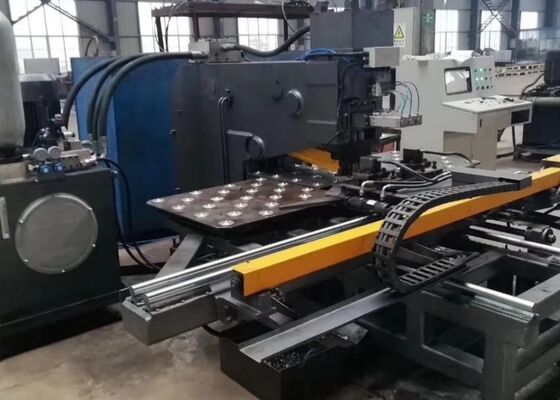

Fabricação de estruturas de aço Máquina de perfuração controlada por PLC
Indústria aplicável:
Uma máquina CNC especializada projetada para perfurar e marcar placas de aço no setor de torres de aço.
Componente principal:
Esta máquina consiste na unidade principal, mesa de trabalho, pinças hidráulicas, módulo de perfuração, módulo de perfuração, unidade de potência hidráulica, gabinete de controle elétrico e um sistema de lubrificação automática.
Especificações:
| Modelo |
BNCZ100 |
| Tamanho máximo da peça de trabalho (mm) |
1500*800 |
| Diâmetro máximo de perfuração (mm) |
Φ26 |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
| Taper do fuso de perfuração |
/ |
| Espessura da chapa (mm) |
Punção |
5- Não.25 (Q235) |
| Perfuração |
40 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
800/1200 |
| Distância mínima entre o buraco e a borda da chapa (mm) |
Punção |
25 |
| Perfuração |
Depende do diâmetro do buraco. |
| Tamanho de caracteres ((mm) |
14*10*19 |
| Quantidade de caracteres |
12 |
| Estações de maturação |
4 |
| Velocidade de alimentação da perfuração (mm/min) |
25 ~ 280 |
| Tracção do fuso de perfuração ((mm) |
180 |
| Velocidade de rotação do fuso de perfuração ((r/min) |
120 ~ 560 |
| Modo de programação |
Programação de comandos, software de desenho ou layout Auto CAD |
| Dimensões totais L*W*H (m) |
3.2*3*2.6 |
Características do produto:
1O quadro da máquina é construído com soldagem de chapas de tipo C, garantindo uma elevada rigidez e amplo espaço de trabalho.com câmbio automático de estação de matrizO sistema de fixação é adaptável a várias peças de trabalho, com um bloco de referência, e a peça de trabalho é suportada por uma mesa de trabalho de rolos.Os eixos X e Y são controlados por servomotores e motores de parafusos de esferas, com controlo de posição gerido por um PLC, permitindo o controlo automático do processo de perfuramento.
2Incorporar tecnologia CNC e alimentação do servo motor, garantindo alta eficiência e precisão constante da peça.
3Os principais componentes funcionais utilizam montagem modular, facilitando a manutenção e reparações simples.
4. Capaz de realizar tanto a punção como a marcação numa única placa.
5. Programação fácil de usar que suporta desenhos CAD e integra com programas gerados por software de lofting. É compatível com arquivos de software de lofting TEKLA, como o formato NC1.
6- Equipado com uma função de auto-diagnóstico de detecção de falhas.
7Os eixos X e Y são accionados por um servomotor, parafuso de esferas e guia linear, garantindo uma precisão melhorada.
8O corpo principal possui uma estrutura de chapa de aço soldada em forma de C, que oferece uma rigidez superior e uma área de operação expansiva.
9A máquina está equipada com três estações de trabalho (incluindo uma posição de digitação), com função de comutação automática de estações.
10O sistema de fixação é concebido para acomodar peças de diferentes espessuras.
11Os eixos X e Y são accionados por servomotores, parafusos de esferas e guias lineares de precisão, accionados por um sistema CNC de duplo eixo para controlar com precisão a posição de perfurar.
12O fluxo de trabalho de processamento é totalmente automatizado, exigindo apenas que o operador introduzir o desenho da peça de trabalho no computador.
Detalhes da máquina:
Este sistema profissional de metalurgia é projetado sob medida para realizar operações de perfuração, marcação e perfuração em placas de aço para o setor de fabricação de torres de aço.Oferece uma precisão de usinagem superiorAlém da indústria das torres de aço, este equipamento altamente versátil fornece ainda perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuração, perfuraçãoe funcionalidade de marcação para placas metálicas em uma ampla gama de campos industriais- mantém um desempenho operacional e uma precisão de processamento consistentes para todas as categorias de peças metálicas,Assim, simplificando a eficiência do fluxo de trabalho e melhorando a qualidade do produto em várias aplicações industriais.
