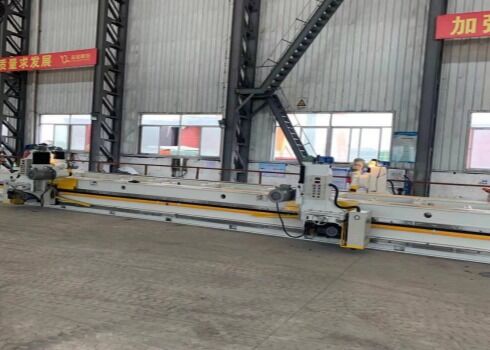

Fresadora com Cabeçote de Dupla Transmissão e Dupla Potência de Velocidade de Fresagem de 100-1500mm/Min
Visão Geral:
A fresadora série XB sem viga de pressão é um novo equipamento de fresagem avançado e eficiente, desenvolvido e fabricado independentemente por nossa empresa, e é o único produto a obter uma patente nacional de modelo de utilidade emitida pelo Escritório Nacional de Patentes. É amplamente utilizada na fabricação de equipamentos em indústrias como vasos de pressão, caldeiras, construção naval, grandes fôrmas e máquinas, estruturas de aço, energia e produtos químicos, e é particularmente adequada para fresar chapas de ligas especiais e novos materiais, bem como para o processamento de pré-soldagem de chapas.
Composição do Equipamento:
O equipamento é composto principalmente pelas seguintes partes: (1) base da máquina, (2) mesa de trabalho (com mandril eletromagnético), (3) trilho guia, (4) coluna de elevação, (5) cabeçote de fresagem, (6) carro de potência, (7) cabeçote de fresa, (8) caixa de controle elétrico, (9) dispositivo de lubrificação, (10) dispositivo condutor, (11) dispositivo de proteção, (12) dispositivo de posicionamento, (13) dispositivo de suporte de material, (14) tinta, (15) cabeçote de ferramenta de corte.
Especificações:
| Nº |
Itens
|
Valor do Parâmetro |
Unidade
|
Observações
|
| 1 |
Comprimento efetivo de fresagem
|
3000 |
mm |
Cabeçotes de dupla potência cortam simultaneamente na mesma direção em uma única passagem, alcançando um corte efetivo de 3000 mm.
|
| 2 |
Espessura da chapa a ser usinada
|
5-300 |
mm |
|
| |
Largura da chapa a ser usinada
|
100 |
mm |
Largura da chapa não inferior a 100 mm.
|
| 3 |
Ângulo de fresagem |
0-85,
-45-0
|
º |
Ângulo de chanfro frontal: 0～85°
Ângulo de chanfro traseiro: 0～-45°
|
| 4 |
Velocidade de avanço rápido
|
2500 |
mm/min |
|
| 5 |
Velocidade de fresagem |
100-1500 |
mm/min |
Com base no material e profundidade de corte
|
| 6 |
Curso máximo de fresagem horizontal |
≥300mm |
|
| 7 |
Curso máximo de fresagem vertical |
≥500mm |
|
| 8 |
Rugosidade da superfície usinada |
Ra3.2-12.5 |
Com base na velocidade de deslocamento
|
| 9 |
Retilinidade do trilho guia da base
|
≤0.40mm/3000 |
Unilateral |
| 11 |
Velocidade do cabeçote de fresagem
|
960 |
r/min |
Tipo planetário sem óleo DLT-2, simples e prático |
| 13 |
Diâmetro da fresa
|
125 |
mm |
Universal 160
|
| 14 |
Número de mandris eletropermanentes (tamanho do mandril 400x220)
|
6 |
Conjunto |
Fabricado por um fabricante profissional, não produzido internamente por nossa empresa |
| 15 |
Potência de sucção do mandril eletropermanente |
3 |
T |
|
| 16 |
Dispositivo manual de parada de material
|
4 |
Conjunto |
Retilinidade 0.40mm/30000
|
| 17 |
Estrutura principal de suporte de material
|
5 |
Conjunto |
1.2M/superfície superior com rodízios universais |
| 18 |
Altura da bancada em relação ao solo |
900 |
mm |
Altura da base de montagem 50mm
|
| 19 |
Largura da bancada
|
520 |
mm |
Largura da bancada vertical |
| 20 |
Comprimento efetivo de fixação da bancada |
3000 |
mm |
Comprimento total da bancada: 5500mm
|
| 19 |
Potência do motor de avanço
|
1.5 |
KW |
Inversor de frequência Schneider Electric
|
| 20 |
Potência do motor de fresagem
|
7.5 |
KW |
Controle de velocidade por frequência variável. Inversor de frequência Schneider Electric. |
| 21 |
Potência do motor de elevação
|
0.75 |
KW |
|
| 22 |
Potência do motor da bomba de lubrificação |
100 |
W |
|
| 23 |
Dimensões do equipamento
|
Comprimento 5500mm × 2700mm (incluindo estrutura de suporte) × Altura 2100mm
|
| 24 |
Fonte de alimentação |
Trifásico três fios 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Condições ambientais
|
-10℃ a -45℃, Umidade relativa: 20%—95%
|
| 26 |
Ruído da máquina-ferramenta em vazio
|
＜85dB(A) |
| 27 |
Altitude |
＜1500m |
Características Estruturais:
1. Cabeçote de Dupla Transmissão e Dupla Potência:
Cabeçote de dupla potência refere-se a duas unidades independentes de acionamento e cabeçote de fresagem instaladas no trilho guia da fresadora XB-3 metros (distância efetiva de fresagem). As duas unidades podem ser controladas individualmente ou em conjunto, permitindo a fresagem simultânea ou individual de diferentes chanfros e faces de extremidade da chapa metálica.
Comprimento efetivo máximo de corte por instalação com cabeçotes de dupla potência: 3 metros para a XB-3.
Comprimento do equipamento e dimensões efetivas de instalação da mesa: Devido à instalação de dois mecanismos de deslocamento e dois cabeçotes de potência em um único trilho guia, ao fresar uma chapa metálica de 3 metros de comprimento, o comprimento de corte efetivo de cada cabeçote de fresa e a folga da ferramenta devem ser considerados. Portanto, o comprimento do trilho guia precisa ser de 5,5 metros. Comprimento total do equipamento: 5,5 metros.
A função dos cabeçotes de dupla transmissão e dupla potência é: ao fresar chapas grossas com grandes ângulos e grandes folgas, onde um cabeçote de potência não consegue completar o corte em uma única operação, o outro cabeçote de potência fresa a quantidade de corte restante. Isso permite que ambos os cabeçotes de potência completem o corte em uma única operação, eliminando a necessidade de um cabeçote de potência fresar para frente e para trás várias vezes. Alternativamente, quando são necessários bordas de extremidade e chanfros, o ajuste do ângulo do cabeçote de potência permite um único corte. (A fresagem de dupla transmissão e dupla potência da chapa metálica com chanfro em ambos os lados melhora a eficiência de produção, elimina a necessidade de virar e refacear chapas de grande formato e aumenta a segurança.)
2. Mandris Eletromagnéticos na Mesa: A mesa utiliza mandris eletromagnéticos para fixar a peça, tornando a operação conveniente e proporcionando amplo espaço de instalação. As dimensões de cada mandril (largura x comprimento): 220 × 400 mm, com 6 grupos dispostos ao longo do comprimento, reduzindo efetivamente a distância de sucção da mesa.
3. Trilhos Guias Segmentados Totalmente Temperados: (Configuração de ponta) Dimensões do trilho guia: 40*80*600 mm, material: 40CrMo, temperado integralmente, temperado por alta frequência a uma dureza de HRC48-50, retificado de precisão para garantir uma montagem segmentada precisa. Se o equipamento tiver sido usado por um longo período, os trilhos guias podem ser removidos para reparo ou substituição, restaurando a precisão e estendendo a vida útil do equipamento; retilinidade não superior a 0,40 mm/3000 mm.
4. Motor do Cabeçote de Corte: Potência aumentada para 7,5 KW, utilizando um motor de marca com controle de velocidade por frequência variável, adequado para várias resistências de chapas metálicas.
5. Ângulo de Fresagem do Cabeçote de Potência: Ambos os cabeçotes de potência podem atingir qualquer ajuste de ângulo de -45° a 85°.
6. Cabeçote de Fresa: Emprega um cabeçote de corte de alta resistência de 75° (Φ125-Φ160) para reduzir a área de contato de corte, diminuir a temperatura de corte e reduzir o desgaste da ferramenta.
7. Redutor de Viagem: Redutor de engrenagens helicoidais de eixo paralelo com superfície de dente endurecida, baixo ruído e alto torque.
Modelo: FCA77/142.27-IEC90B5/YF90L-4 regulação de velocidade por conversão de frequência, com um módulo de separação para conexão ao motor (em modelos comuns, se o motor estiver danificado, o redutor deve ser reparado simultaneamente).
8. Velocidade de Viagem de Fresagem: A velocidade de fresagem é ajustada por regulação de velocidade por conversão de frequência do motor de avanço para acomodar diferentes materiais, espessuras, ângulos de chanfro e tamanhos. As velocidades típicas de fresagem são de 100-1000 mm/min.
9. Design Integrado da Máquina: Para melhorar a precisão geral de retilinidade e a rigidez da fresadora, este design utiliza um design integrado.
10. Estrutura de Suporte: Considerando a largura máxima da placa quadrada utilizada é de 2 metros, o comprimento da estrutura de suporte é aumentado para 1,2 metros. A largura da mesa também é projetada para melhor suporte da chapa de aço. Esta máquina está equipada com 5 conjuntos de racks de suporte de material.
11. O posicionamento padrão é com a bancada próxima ao cabeçote de fresagem. Um dispositivo manual de parada de material é projetado; após o posicionamento do material, este dispositivo deve ser removido manualmente antes que a fresagem possa começar.
12. 95% dos componentes elétricos desta fresadora são da marca Schneider Electric.
13. Dimensões do equipamento: Comprimento x Largura x Altura 5500 x 2700 x 2100 mm
