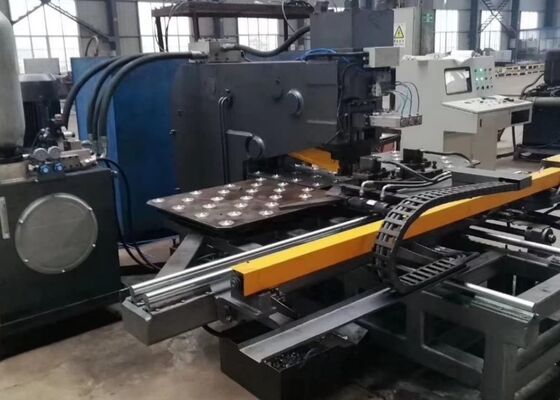

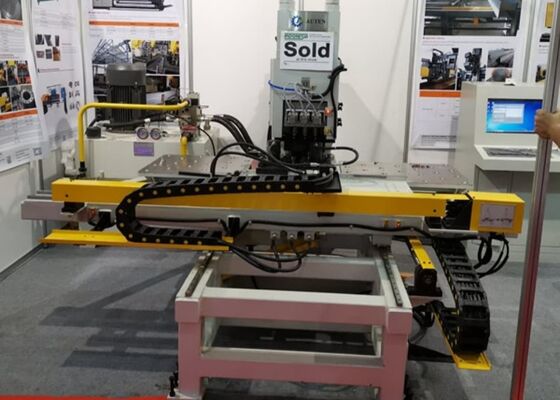

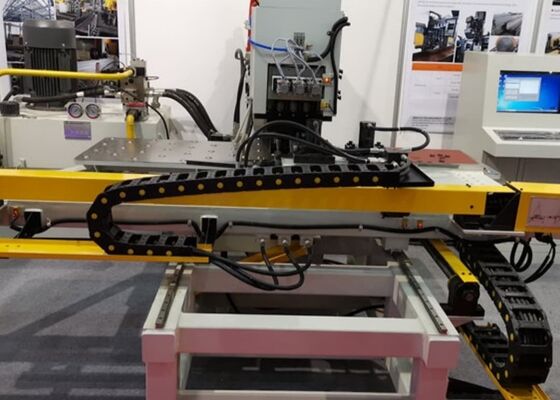

Torre de aço usar placa CNC de punção marcação e máquina de perfuração 1000/1200KN força de punção
Indústria aplicável:
Uma máquina CNC altamente especializada concebida para perfurar e marcar placas de aço na indústria das torres de aço.É também utilizado para operações de perfuração e marcação semelhantes em uma série de outras indústrias.
Componente principal:
Esta máquina é composta pela unidade principal, mesa de trabalho, sistema de fixação hidráulica, módulo de perfuração, módulo de perfuração, unidade de energia hidráulica, painel de controle elétrico e um sistema de lubrificação automática.
Especificações:
| Modelo |
BNCZ100 |
| Tamanho máximo da peça de trabalho (mm) |
1500*800 |
| Diâmetro máximo de perfuração (mm) |
Φ26 |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
| Taper do fuso de perfuração |
/ |
| Espessura da chapa (mm) |
Punção |
5- Não.25 (Q235) |
| Perfuração |
40 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
800/1200 |
| Distância mínima entre o buraco e a borda da chapa (mm) |
Punção |
25 |
| Perfuração |
Depende do diâmetro do buraco. |
| Tamanho de caracteres ((mm) |
14*10*19 |
| Quantidade de caracteres |
12 |
| Estações de maturação |
4 |
| Velocidade de alimentação da perfuração (mm/min) |
25 ~ 280 |
| Tracção do fuso de perfuração ((mm) |
180 |
| Velocidade de rotação do fuso de perfuração ((r/min) |
120 ~ 560 |
| Modo de programação |
Programação de comandos, software de desenho ou layout Auto CAD |
| Dimensões totais L*W*H (m) |
3.2*3*2.6 |
Características do produto:
1O quadro da máquina é fabricado com soldagem de chapas de tipo C, garantindo uma rigidez superior, proporcionando uma área de trabalho espaçosa.Dispõe de três estações de estampação, duas para perfuração e uma para marcação, equipadas com comutação automática das estações de estampação.O sistema de fixação é versátil, capaz de fixar uma ampla gama de peças de trabalho e incorpora um bloco de referência para um alinhamento preciso.Os eixos X e Y são accionados por servomotores e sistemas de parafusos de esferas, com feedback de posição monitorizado por um PLC, permitindo o controlo automatizado das operações de perfuramento.que podem ser salvos e reutilizados para futuras tarefas de processamento.
2A máquina integra a tecnologia CNC e a alimentação por servomotor, aumentando a eficiência e garantindo uma precisão constante para as peças de trabalho.
3Os componentes funcionais essenciais são concebidos com uma construção modular, simplificando os procedimentos de manutenção e reparação.
4É capaz de executar operações de punção e marcação numa única chapa de aço.
5O sistema oferece programação intuitiva, suportando arquivos CAD e permitindo integração perfeita com programas gerados pelo software de lofting.,incluindo o formato NC1.
6A máquina está equipada com um sistema de auto-diagnóstico de detecção de falhas.
7Os eixos X e Y são movidos por servomotores, parafusos de esferas e guias lineares, garantindo uma precisão excepcional.
8A estrutura principal é construída a partir de uma estrutura de chapa de aço soldada em forma de C, proporcionando uma rigidez superior e uma área operacional expansiva.
9A máquina está equipada com três estações de trabalho, incluindo uma especificamente para a marcação, com capacidade de comutação automática de estações.
10O sistema de fixação é concebido para acomodar peças de trabalho de espessuras variáveis.
11Os eixos X e Y são alimentados por servomotores, parafusos de esferas e guias lineares de alta precisão, controlados por um sistema CNC de dois eixos para garantir um posicionamento preciso durante as operações de perfuramento.
12Todo o processo de usinagem é totalmente automatizado, exigindo que o operador simplesmente introduzir o desenho da peça de trabalho no computador.
Detalhes da máquina:
Este sistema de metalurgia especializado foi especificamente concebido para realizar operações de perfurar, marcar e perfurar placas de aço utilizadas na indústria de fabricação de torres de aço.Garante uma precisão de usinagem excepcionalAlém do setor das torres de aço, este equipamento versátil proporciona perfuração, perfuração, perfuração, perfuração,e capacidades de marcação para placas metálicas em uma gama diversificada de indústriasOferece consistentemente um elevado rendimento operacional e um processamento preciso para vários componentes metálicos,Otimizando assim a eficiência do fluxo de trabalho e melhorando a qualidade do produto em múltiplas aplicações industriais.
