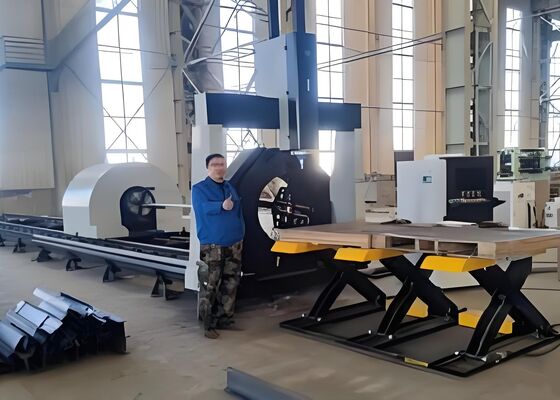

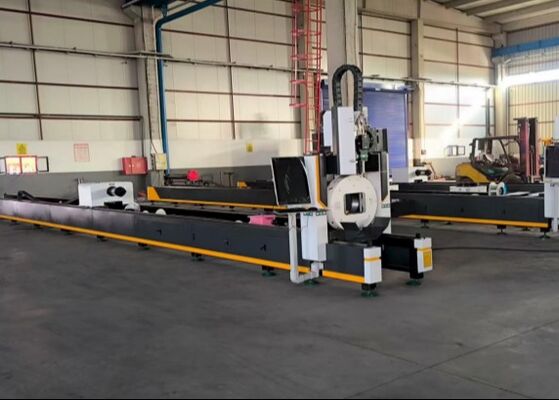

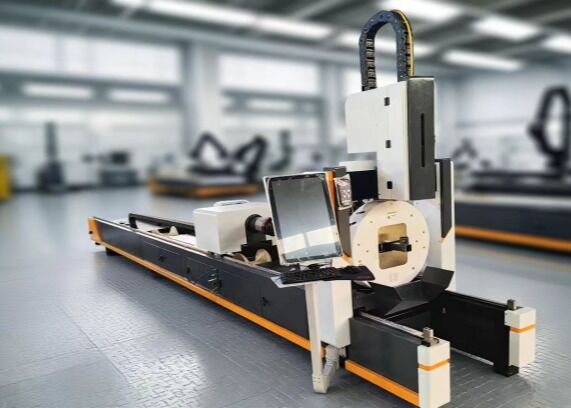

Modelo LC2412 Máquina de corte de tubos a laser CNC Utilize a potência do laser MAX6000

A máquina de corte de tubo a laser CNC modelo LC2412 usa a potência do laser MAX6000

Introdução do produto:

A máquina de corte de tubo a laser é projetada principalmente para processar uma ampla variedade de tubos e materiais tubulares, incluindo tubos comuns de aço carbono, tubos de aço inoxidável, tubos de liga de alumínio e tubos de cobre. Oferece corte de alta precisão com bordas lisas e sem rebarbas, garantindo distorção térmica mínima e precisão dimensional superior. O sistema suporta padrões de corte complexos, incluindo cortes angulares, entalhes e furos, tornando-o altamente versátil para aplicações em fabricação de metal, engenharia estrutural e fabricação industrial. Sua avançada tecnologia laser permite uma operação eficiente e automatizada, mantendo uma qualidade consistente em vários tipos e espessuras de materiais.

Parâmetros Técnicos do Produto

1.2Composição principal do produto

Os principais componentes da máquina de corte de tubos de fibra óptica em série são: motor da máquina, sistema de controle, laser, resfriador, etc.

1.3. Peça principal do motor da máquina-ferramenta

A parte principal da máquina-ferramenta é a parte principal da máquina de corte de tubo de fibra óptica, a função de corte e a precisão do corte são realizadas pela parte hospedeira, a parte hospedeira da cama e do mandril dianteiro, mandril traseiro, feixe e dispositivo do eixo x, dispositivo do eixo z, cabeça do laser, dispositivo de suporte de roda de diâmetro variável, sistema auxiliar (lubrificação, via aérea e hidrovia), gabinete de controle elétrico, tela de operação, painel de operação, etc.

1.4 Parte de controle elétrico

O sistema de controle elétrico da máquina de corte de tubos de fibra óptica é uma parte importante para garantir o funcionamento de vários gráficos. O sistema de controle elétrico é composto principalmente por sistema de controle numérico e sistema elétrico de baixa tensão.

O sistema CNC da máquina está equipado com um sistema CNC de alto desempenho, que é baseado na plataforma de operação Windows, operação estável e confiável, e possui as características de velocidade de inserção rápida, operação conveniente, bom desempenho dinâmico e forte capacidade de carga.

1.5 Sistema elétrico de baixa tensão

O sistema elétrico de baixa tensão está localizado no gabinete de controle elétrico, que é a parte de interface do controle elétrico de toda a máquina. Vários componentes originais do sistema elétrico são produzidos por fabricantes renomados no país e no exterior para garantir estabilidade, confiabilidade e sensibilidade na operação. O motor de acionamento é um servo motor CA, o servo motor CA é usado para acionar o eixo X e o eixo Y da máquina-ferramenta, caracterizado por bom desempenho de aceleração, velocidade de resposta rápida, eixo Z da máquina-ferramenta para o eixo de alimentação, usando servo motor CA (com trava de retenção) acionamento: cabeça de corte do eixo Z, características para boas características de resposta dinâmica, controle de acompanhamento e controle NC.

2.Estrutura, função e princípio de funcionamento dos componentes principais ou unidade funcional

2.1 Parte do corpo da cama

Através do sistema de controle numérico para controlar seu servo motor AC, a cremalheira de acionamento do motor para atingir a direção Y do movimento alternativo, para alcançar um movimento rápido. A cremalheira do eixo Y e o trilho-guia linear adotam produtos de alta precisão para garantir efetivamente a precisão da transmissão; controle interruptores limitados em ambas as extremidades da viagem e instale um dispositivo de limite rígido para garantir efetivamente a segurança da máquina-ferramenta. O motor principal é equipado com óleo lubrificante automático para as partes móveis da cama para garantir o funcionamento das partes móveis em boas condições e melhorar a vida útil do trilho-guia, engrenagem e cremalheira.

2.2 Barra transversal e dispositivo dos eixos X e Z
O feixe elimina a tensão interna após o recozimento e o tempo de vibração é então processado após a usinagem de desbaste para garantir a rigidez e estabilidade do membro móvel da cabeça do laser. O eixo X e o eixo Z são acionados por um módulo de alta precisão. No processo de movimento, a chave fim de curso controla o curso até o limite, e há limite mecânico de almofada elástica em ambas as extremidades para garantir a segurança da operação do sistema.

O dispositivo do eixo Z realiza principalmente o movimento superior e inferior da cabeça do laser. O movimento superior e inferior da cabeça do laser é completado pelo sistema de controle numérico que controla o servo motor, e o motor aciona o módulo linear, que aciona o movimento alternativo para cima e para baixo do skate do eixo Z. As extremidades superior e inferior utilizam interruptores de proximidade para controlar o deslocamento, garantindo a segurança e confiabilidade do movimento.

Projetado principalmente para cortar uma variedade de materiais de tubos, este equipamento é adequado para tubos comuns de aço carbono, tubos de aço inoxidável, tubos de liga de alumínio e tubos de cobre. É capaz de manusear esses diferentes materiais com precisão, garantindo cortes limpos e precisos, mantendo a integridade das superfícies dos tubos. Essa versatilidade o torna ideal para aplicações em fabricação de metal, construção e produção industrial onde vários tipos de tubos são processados.
