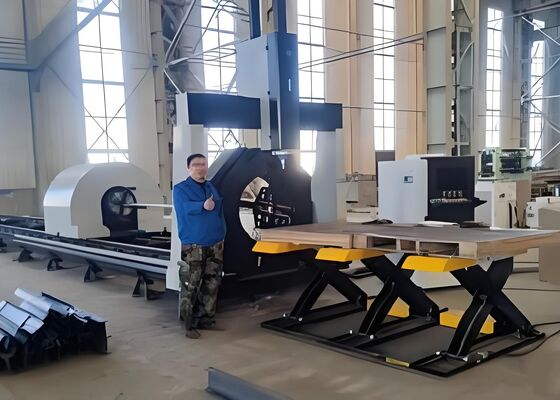

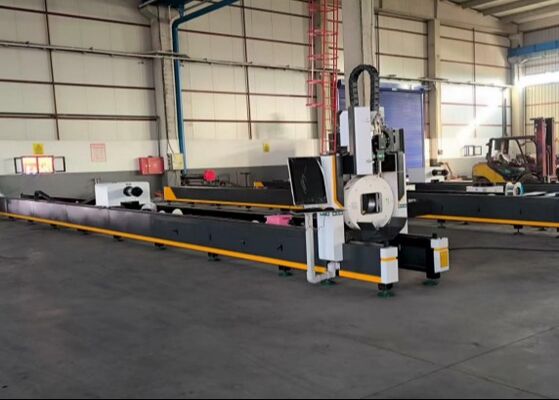

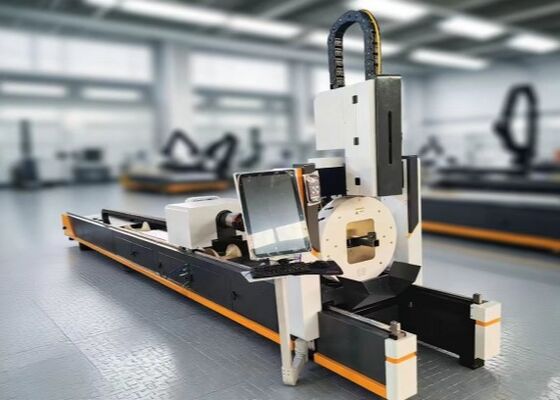

Modelo LC2412 Máquina de processamento de tubos a laser CNC para tubos de carbono/aço inoxidável

Modelo LC2412 Máquina de processamento de tubos a laser CNC para tubos de carbono/aço inoxidável

Introdução ao produto:

A máquina de corte de tubos a laser é concebida principalmente para processar uma vasta gama de tubos e materiais tubulares, incluindo tubos comuns de aço carbono, tubos de aço inoxidável, tubos de liga de alumínio,e tubos de cobreO sistema oferece corte de alta precisão com bordas suaves e sem bordas, garantindo uma distorção térmica mínima e uma precisão dimensional superior.incluindo os cortes em ânguloA sua tecnologia avançada de laser permite a utilização de um laser de alta eficiência, com uma capacidade de absorção de energia superior a 100 kWh.operação automatizada, mantendo a qualidade constante em vários tipos e espessuras de materiais.

Parâmetros técnicos do produto

1.2Composição principal do produto

Os principais componentes da máquina de corte de tubos de fibra óptica de série são: motor da máquina, sistema de controlo, laser, chiller, etc.

1.3. Máquina-ferramenta, parte principal do motor

A parte principal da máquina-ferramenta é a parte principal da máquina de corte de tubos de fibra óptica, a função de corte e a precisão de corte são realizadas pela parte hospedeira,a parte anfitriã da cama e o chuck da frente, o dispositivo do eixo traseiro, o dispositivo do eixo do feixe e do eixo x, o dispositivo do eixo z, a cabeça do laser, o dispositivo de suporte da roda de diâmetro variável, o sistema auxiliar (lubrificação, via aérea e canalização), o gabinete de controlo elétrico,tela de operação, painel de comando, etc.

1.4 Parte de comando elétrico

O sistema de controlo elétrico da máquina de corte de tubos de fibra óptica é uma parte importante para garantir a pista de corrida de vários gráficos.O sistema de controlo elétrico é constituído principalmente por um sistema de controlo numérico e um sistema elétrico de baixa tensão..
O sistema CNC da máquina é equipado com sistema CNC de alto desempenho, que é baseado em plataforma de operação de janelas, operação estável e confiável e tem as características de velocidade de inserção rápida,operação conveniente, boas performances dinâmicas e elevada capacidade de carga.

1.5 Sistema elétrico de baixa tensão

O sistema elétrico de baixa tensão está localizado no gabinete de controlo elétrico, que é a parte de interface do controlo elétrico de toda a máquina.Vários componentes originais do sistema elétrico são produzidos por fabricantes conhecidos no país e no estrangeiro para garantir a estabilidade, fiabilidade e sensibilidade no funcionamento. motor de acionamento é servomotor AC, servomotor AC é usado para conduzir o eixo X e eixo Y da máquina-ferramenta, caracterizado por um bom desempenho de aceleração,velocidade de resposta rápida, eixo Z da máquina-ferramenta para o eixo de alimentação, utilizando servomotor AC (com bloqueio de retenção): eixo Z cabeça de corte, características para boas características de resposta dinâmica,tanto o controlo de acompanhamento como o controlo NC.

2.Estrutura, função e princípio de funcionamento dos principais componentes ou unidades funcionais

2.1 Parte do corpo do leito

Através do sistema de controlo numérico para controlar o seu servo motor de acionamento AC, o motor de acionamento rack de engrenagem para alcançar a direção Y de movimento recíproco, para alcançar o movimento rápido.O rack do eixo Y e o trilho de guia linear adotam produtos de alta precisão para garantir eficazmente a precisão da transmissão■ controlar os interruptores limitados em ambas as extremidades da viagem e instalar um dispositivo de limite rígido para assegurar eficazmente a segurança da máquina-ferramenta.O motor principal é equipado com óleo lubrificante automático para as partes móveis do leito para garantir o funcionamento das partes móveis em boas condições e melhorar a vida útil do trilho de guia, equipamento e rack.

2.2 Membro transversal e dispositivo dos eixos X e Z
O feixe elimina a tensão interna após o recozimento, e o tempo de vibração é então processado após o usinagem áspera para garantir a rigidez e a estabilidade do membro móvel da cabeça do laser.Os eixos X e Z são accionados por um módulo de alta precisãoNo processo de movimento, o interruptor de limite controla o curso para limitar, e existem almofadas elásticas limite mecânico em ambas as extremidades para garantir a segurança da operação do sistema.

O dispositivo do eixo Z realiza principalmente o movimento superior e inferior da cabeça do laser.O movimento superior e inferior da cabeça do laser é completado pelo sistema de controlo numérico que controla o servomotor, e o motor impulsiona o módulo linear, que impulsiona o movimento recíproco para cima e para baixo do skate do eixo Z. As extremidades superior e inferior usam interruptores de proximidade para controlar o movimento,para garantir a segurança e a fiabilidade do movimento.

Projetado principalmente para cortar uma variedade de materiais de tubos, este equipamento é adequado para tubos comuns de aço carbono, tubos de aço inoxidável, tubos de liga de alumínio e tubos de cobre.É capaz de manipular estes diferentes materiais com precisão, garantindo cortes limpos e precisos, mantendo a integridade das superfícies dos tubos.e produção industrial, onde são processados vários tipos de tubos.
