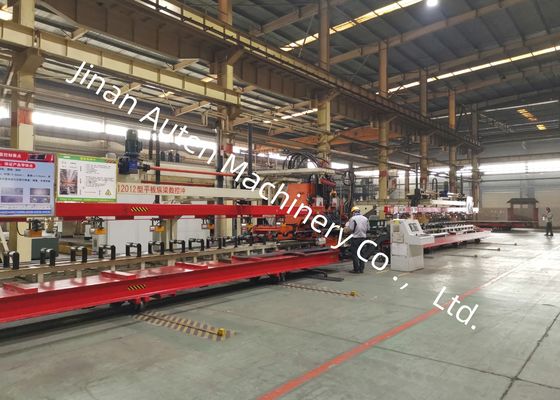

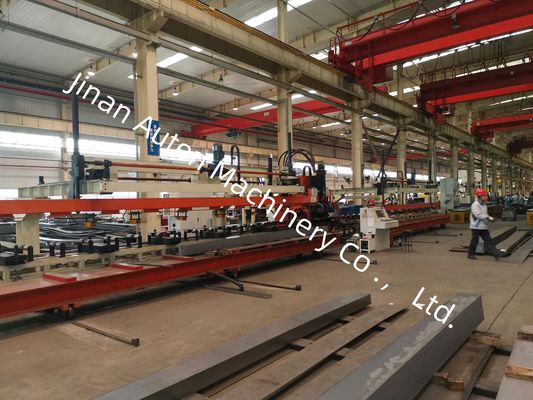

Usado para feixes de caminhão leve CNC Longitudinal Beam Punching Machine Linha de processamento de chapa de metal
Introdução ao produto:
A nossa empresa desenvolveu com sucesso uma linha avançada de processamento de chapas de metal CNC de alto desempenho dedicada ao perfuramento de precisão de vigas longitudinais automotivas de alta resistência.Especificamente concebidos para componentes de vigas ultralargas e de espessura utilizada em camiões pesados, veículos de mineração, equipamentos de construção e outros veículos comerciais especializados, o sistema oferece uma precisão de usinagem excepcional, alta eficiência de produção,e estabilidade operacional excepcional, tornando-a uma solução ideal para a fabricação de chassis de veículos modernos.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
| 8 |
Método de processamento |
Filtração |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do buraco é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de funcionamento |
Manual, automático |
Características do produto
1A linha de produção está equipada com o avançado sistema de controlo CNC 828D integrado com um sistema de alimentação servo de alto desempenho.Esta combinação garante velocidades de produção rápidas, mantendo uma precisão dimensional superior, excelente repetibilidade e qualidade de usinagem consistente durante todo o ciclo de produção.
2Um dispositivo de centralização automática a servo é incorporado no conjunto de rolos de suporte do material, permitindo um processamento eficiente de vigas longitudinais com várias geometrias de secção transversal.O sistema compensa automaticamente as variações de altura que variam de 0 a 200 mm., assegurando um alinhamento preciso da peça de trabalho e um desempenho de alimentação estável.
3O equipamento acomoda até 25 matrizes de perfuração de diferentes diâmetros.Reduzir significativamente o tempo de instalação, melhorando simultaneamente a flexibilidade da produção e a eficiência operacional.
4Este processo de produção integrado minimiza a intervenção manual, permitindo que os fabricantes possam utilizar os seus equipamentos para a fabricação de peças.Reduz os requisitos de mão-de-obra, e aumenta substancialmente a produtividade global da produção.
5Os resíduos gerados durante as operações de perfuração são eliminados automaticamente através de um sistema integrado de recolha de resíduos, mantendo um ambiente de trabalho limpo, evitando a acumulação de material,e garantir a continuidade, produção ininterrupta.
6O software de programação inteligente suporta a importação direta de desenhos AutoCAD e arquivos DXF gerados por plataformas CAD convencionais.O software converte automaticamente dados de projeto em programas de usinagem, simplificando os procedimentos de programação, reduzindo o tempo de instalação e minimizando os erros de programação.

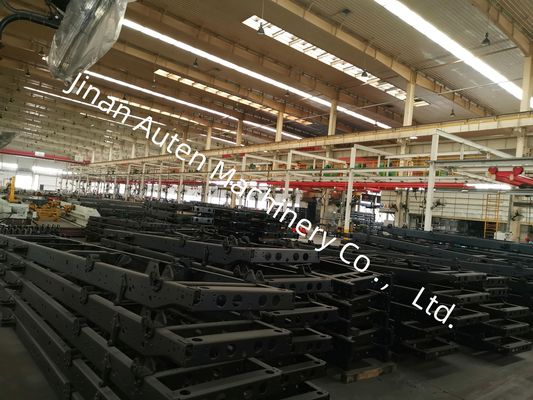

A exposição do produto apresenta uma coleção cuidadosamente selecionada de amostras de feixe longitudinal acabado fabricadas nesta linha de produção automatizada,que representam uma variedade de especificações comumente aplicadas em camiões de mineraçãoAs peças de demonstração ilustram claramente a excepcional precisão de posicionamento dos furos da máquina.qualidade superior de perfuramento, e consistência dimensional excepcional, permitindo aos clientes, engenheiros e inspetores de qualidade avaliar diretamente a capacidade de usinagem do equipamento, precisão de fabricação,e fiabilidade da produção.
Esta avançada máquina de perfurar feixes longitudinais CNC é projetada especificamente para perfurar com precisão feixes longitudinais planos usados na indústria de manufatura automotiva.É amplamente aplicado na produção de vigas longitudinais do chassi para caminhões pesados, veículos de mineração, máquinas de construção e outros veículos comerciais especializados.Produzindo padrões de furos de alta precisão que satisfazem exigências rigorosas de montagem estrutural e engenharia, o equipamento fornece uma solução de fabrico fiável para componentes críticos de carga.e capacidade de produção automatizada contribuem significativamente para a melhoria da eficiência da produção, integridade estrutural melhorada e qualidade do produto consistentemente superior.
