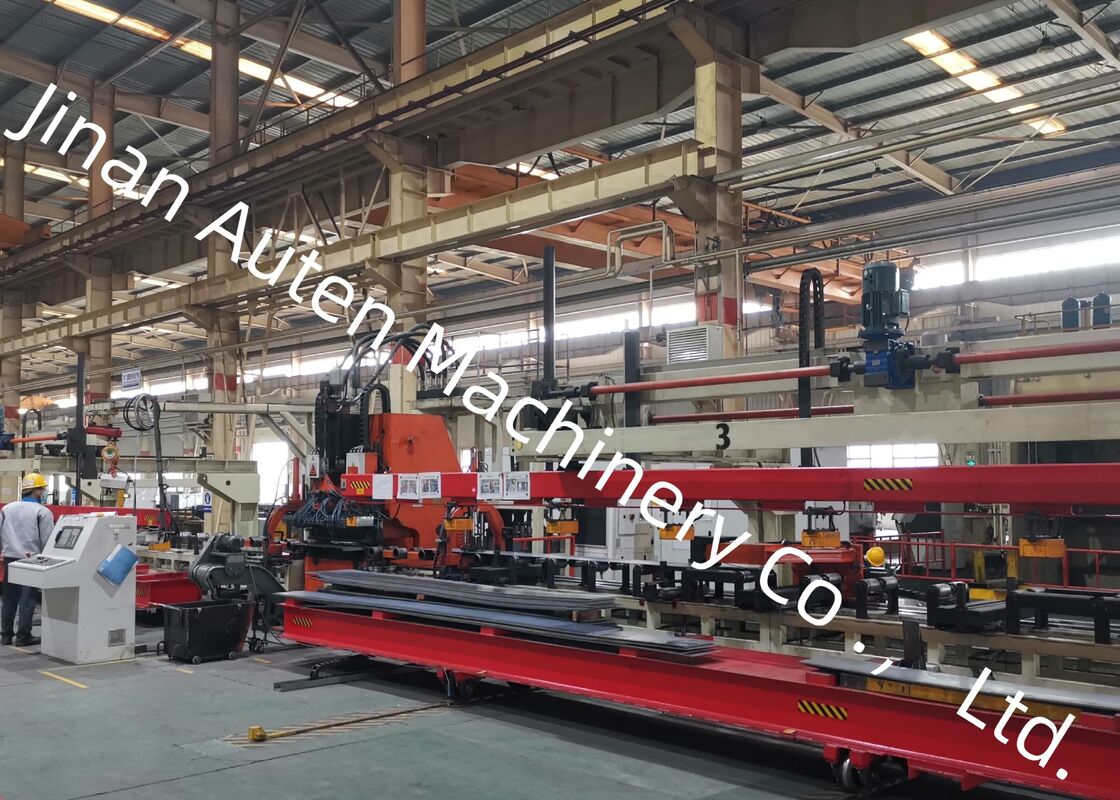

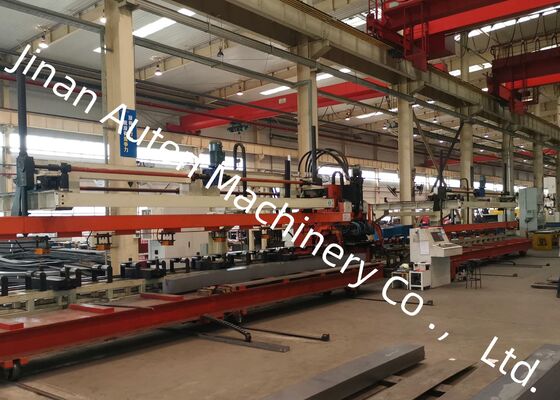

Linha de perfuração CNC de placas planas de vigas longitudinais de automóveis a servo
Introdução ao produto:
Nossa empresa desenvolveu com sucesso uma linha de produção de processamento de chapas de metal CNC de alto desempenho projetada especificamente para perfuração de precisão de vigas longitudinais automotivas de alta resistência.Desenvolvido para componentes de vigas ultraamplas e de vigas pesadas comumente utilizados em caminhões pesados, veículos de mineração, máquinas de engenharia e outros veículos comerciais especializados, o sistema oferece uma precisão de usinagem excepcional, eficiência de produção excepcional,e estabilidade operacional a longo prazo confiávelProporciona uma solução de fabricação avançada e eficiente para a produção de chassis de veículos modernos.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
| 8 |
Método de processamento |
Filtração |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do buraco é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de funcionamento |
Manual, automático |
Características do produto
1A linha de produção integra o avançado sistema de controlo CNC 828D com um sistema de alimentação servo-conduzido de alto desempenho,permitindo velocidades de processamento rápidas, mantendo uma excelente precisão dimensional, repetibilidade superior e desempenho de usinagem consistente durante todo o processo de produção.
2Um mecanismo de centralização automático servo-controlado está integrado no sistema de rolos de suporte do material, permitindo um processamento eficiente de vigas longitudinais com diferentes estruturas transversais..O sistema adapta-se automaticamente às variações de altura no intervalo de 0 ∼ 200 mm, garantindo um posicionamento preciso da peça de trabalho, um suporte de material estável e um desempenho de alimentação confiável.
3O equipamento suporta a instalação de até 25 matrizes de perfuração com diferentes diâmetros, proporcionando configurações flexíveis de ferramentas e gestão eficiente da matrize.O design otimizado das ferramentas permite a substituição rápida e o ajuste conveniente, reduzindo significativamente o tempo de preparação, melhorando simultaneamente a flexibilidade da produção e a eficiência operacional global.
4Todo o processo de produção, incluindo o carregamento de materiais, as operações de perfuramento e o descarregamento de componentes acabados, é completado através de um processo totalmente automatizado.Esta automação integrada reduz o envolvimento manual, reduz os requisitos de mão-de-obra e melhora muito a produtividade da fabricação e a consistência do processo.
5Os resíduos de perfuração são recolhidos e descarregados automaticamente através de um sistema integrado de remoção de sucata.e suporta continuamente, operações de fabrico estáveis e ininterruptas.
6O sistema de programação inteligente suporta a importação direta de desenhos AutoCAD e arquivos DXF gerados por várias plataformas CAD convencionais.O sistema interpreta automaticamente os dados de projeto e gera programas de usinagem, simplificando os procedimentos de programação, reduzindo o tempo de instalação e minimizando os possíveis erros operacionais.

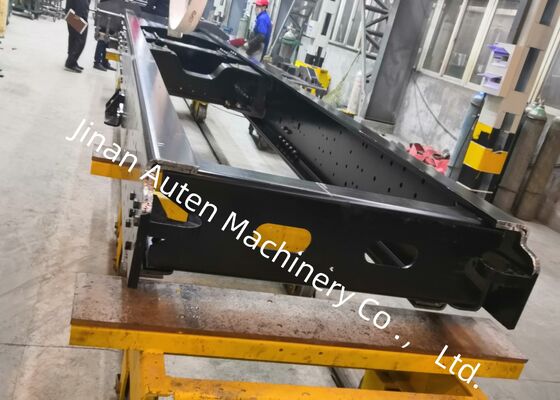

A exposição do produto apresenta uma coleção cuidadosamente selecionada de amostras de feixe longitudinal acabado fabricadas nesta linha de produção automatizada,que representam uma variedade de especificações comumente aplicadas em camiões de mineraçãoAs peças de demonstração ilustram claramente a excepcional precisão de posicionamento dos furos da máquina.qualidade superior de perfuramento, e consistência dimensional excepcional, permitindo aos clientes, engenheiros e inspetores de qualidade avaliar diretamente a capacidade de usinagem do equipamento, precisão de fabricação,e fiabilidade da produção.
Esta avançada máquina de perfurar feixes longitudinais CNC é projetada especificamente para perfurar com precisão feixes longitudinais planos usados na indústria de manufatura automotiva.É amplamente aplicado na produção de vigas longitudinais do chassi para caminhões pesados, veículos de mineração, máquinas de construção e outros veículos comerciais especializados.Produzindo padrões de furos de alta precisão que satisfazem exigências rigorosas de montagem estrutural e engenharia, o equipamento fornece uma solução de fabrico fiável para componentes críticos de carga.e capacidade de produção automatizada contribuem significativamente para a melhoria da eficiência da produção, integridade estrutural melhorada e qualidade do produto consistentemente superior.
