Equipamento de perfuração CNC de placas planas de feixe longitudinal automático profissional
Introdução ao produto:

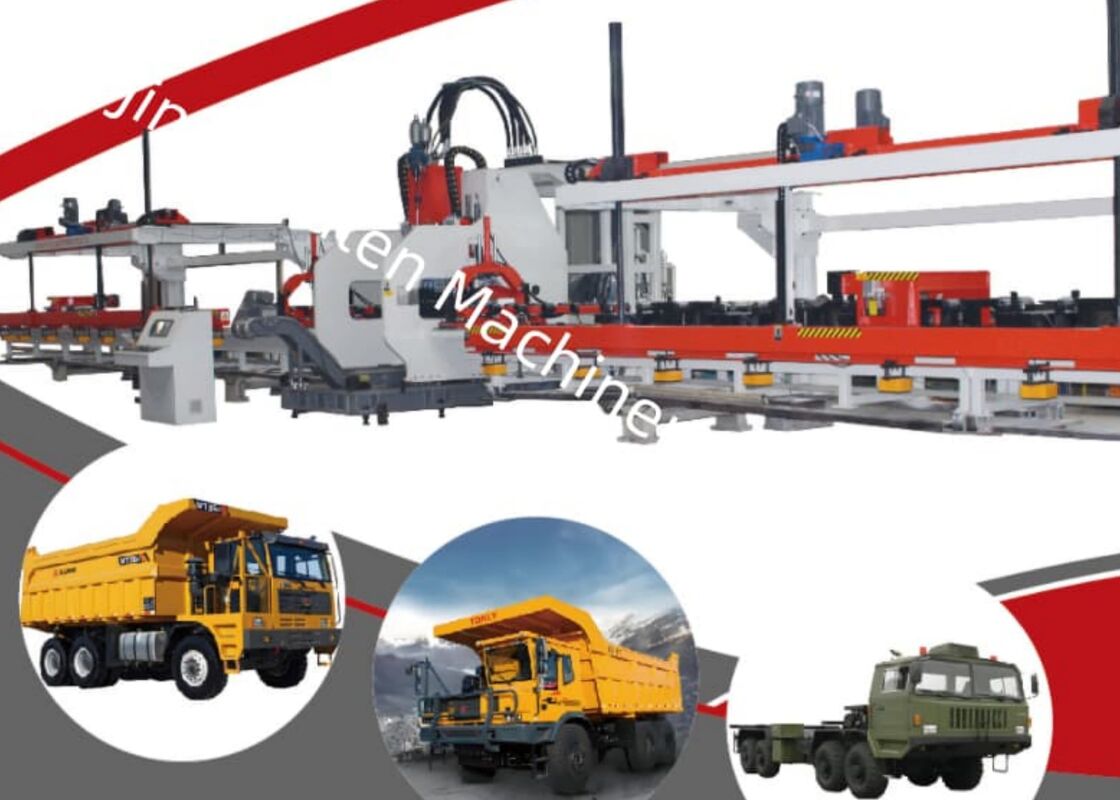

Nossa empresa desenvolveu com sucesso uma linha de produção avançada de processamento de chapa de metal CNC projetada especificamente para perfuração de alta precisão de vigas longitudinais automotivas pesadas.Projetados para componentes de vigas de secção ultra larga e espessa, amplamente utilizados em camiões pesados, veículos de mineração, máquinas de construção e outros veículos comerciais especializados, o sistema oferece uma precisão de usinagem excepcional, alta eficiência de produção,e desempenho operacional estável a longo prazoProporciona uma solução de fabricação inteligente e fiável para a produção de chassis de veículos modernos.
Parâmetros técnicos principais:
| - Não, não. |
Nome |
Valor |
| 1 |
Força nominal |
1200KN |
| 2 |
Tamanho e faixa de placas de processamento |
| 3 |
Duração |
4 000 ‰ 8 000 mm |
| Largura |
200 ‰ 550 mm |
| Espessura |
3 ̊6 mm |
| Material de folha de entrada, dobra de foice |
≤ 7 mm/10 m |
| Desproporção da folha no eixo X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Desproporção da folha no eixo Y |
5 mm |
| Deformação de folhas |
≤ 50 mm |
| Propriedades mecânicas do material da chapa |
σb=510850N/mm2 |
| 4 |
Diâmetro de perfuração máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidade máxima |
| Eixo X |
Max = 50 m/min |
| Eixo Y |
Max = 30 m/min |
| 7 |
Precisão do processamento |
| Eixo X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Eixo Y |
±0,2 mm / 600 mm |
| 8 |
Método de processamento |
Filtração |
| 9 |
Referência |
O eixo X é ao longo do comprimento da placa, e a coordenada X do buraco é baseada na extremidade da placa; o eixo Y é a largura da placa, e a referência é a linha central.
|
| 11 |
Modo de funcionamento |
Manual, automático |
Características do produto

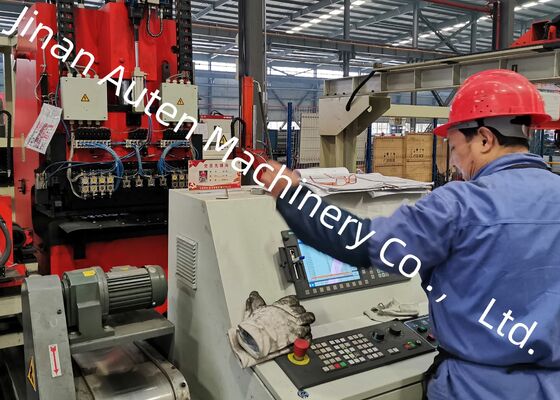

1A linha de produção integra o sistema de controlo CNC 828D de alto desempenho com um mecanismo de alimentação servo-driven avançado,alcançar um processamento de alta velocidade, mantendo uma excelente precisão dimensional, repetibilidade superior de posicionamento e qualidade de usinagem consistente ao longo de todo o ciclo de produção.
2. Um mecanismo automático de centralização servo-controlado está incorporado no conjunto de rolos de suporte do material,que permitam um processamento eficiente de vigas longitudinais com várias configurações de secção transversalO sistema compensa automaticamente diferenças de altura que variam de 0 a 200 mm, assegurando um alinhamento preciso da peça, um suporte estável do material,e desempenho de alimentação fiável durante as operações de usinagem.
3O equipamento suporta a instalação de até 25 matrizes de perfuração de diferentes diâmetros, proporcionando arranjos de ferramentas versáteis e adaptabilidade de produção eficiente.O sistema de gestão da matriz otimizado permite a substituição rápida e ajuste conveniente, reduzindo eficazmente o tempo de preparação da instalação, melhorando simultaneamente a flexibilidade da produção e a eficiência operacional global.

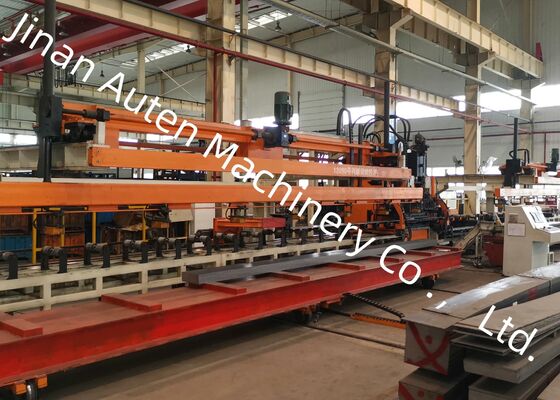

4O ciclo de fabrico completo, incluindo o carregamento do material, as operações de perfuração e o descarregamento dos componentes acabados, é realizado automaticamente através de um sistema de produção integrado.Esta automação avançada minimiza a intervenção manual, reduz os requisitos de mão-de-obra e melhora significativamente a capacidade de produção, a estabilidade do processo e a consistência do produto.
5Os resíduos de perfuração gerados durante o processamento são automaticamente transportados e recolhidos através de um sistema integrado de remoção de sucata.impede a acumulação de material, e assegura a operação de produção contínua, eficiente e ininterrupta.
6O software de programação inteligente suporta a importação direta de desenhos AutoCAD e arquivos DXF gerados por várias plataformas CAD convencionais.,O sistema analisa automaticamente os dados de projeto e os converte em programas de usinagem, simplificando os procedimentos de programação, reduzindo o tempo de preparação da produção,e minimiza possíveis erros de funcionamento, melhorando a eficiência global da produção.
A exposição do produto apresenta uma coleção cuidadosamente selecionada de amostras de feixe longitudinal acabado fabricadas nesta linha de produção automatizada,que representam uma variedade de especificações comumente aplicadas em camiões de mineraçãoAs peças de demonstração ilustram claramente a excepcional precisão de posicionamento dos furos da máquina.qualidade superior de perfuramento, e consistência dimensional excepcional, permitindo aos clientes, engenheiros e inspetores de qualidade avaliar diretamente a capacidade de usinagem do equipamento, precisão de fabricação,e fiabilidade da produção.
Esta avançada máquina de perfurar feixes longitudinais CNC é projetada especificamente para perfurar com precisão feixes longitudinais planos usados na indústria de manufatura automotiva.É amplamente aplicado na produção de vigas longitudinais do chassi para caminhões pesados, veículos de mineração, máquinas de construção e outros veículos comerciais especializados.Produzindo padrões de furos de alta precisão que satisfazem exigências rigorosas de montagem estrutural e engenharia, o equipamento fornece uma solução de fabrico fiável para componentes críticos de carga.e capacidade de produção automatizada contribuem significativamente para a melhoria da eficiência da produção, integridade estrutural melhorada e qualidade do produto consistentemente superior.
