Estação de Trabalho de Soldagem Robotizada Padrão Flexível para Equipamentos de Engenharia e Construção Naval

Estação de trabalho de solda robótica flexível e padrão para equipamento de engenharia e construção naval

Estação de trabalho padrão de solda Introdução

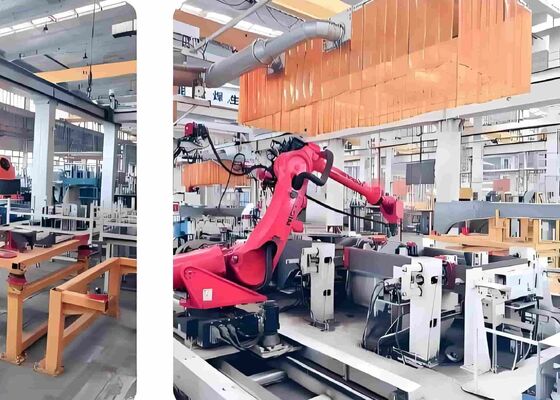

Uma estação de trabalho de solda robótica é composta principalmente por um robô de solda industrial, fonte de alimentação de solda, tocha de solda, funções avançadas do processo de solda, sistema de trilhos de pórtico, posicionador,e acessórios de fixação de trabalho específicosA estação de trabalho, integrando um sistema robótico inteligente com eixos externos flexíveis, estende o espaço de trabalho eficaz, melhora a qualidade da soldagem,e suporta operações de solda em várias posições, que fornece uma solução automatizada completa para peças de trabalho estruturais complexas.

Especificações de desempenho

Características integradas

1. Alta produtividade e operação contínua confiável
O sistema suporta uma produção contínua de 24 horas, aumentando substancialmente a produção.Reduzindo a dependência das habilidades manuais de solda e minimizando os erros associados à operação humana, ajuda os fabricantes a reduzir os custos de mão-de-obra e a melhorar a eficiência geral da produção.

2. Melhoria da segurança e do desempenho ambiental
A tecnologia de soldagem inteligente reduz efetivamente a exposição à radiação de arco, aos vapores de soldagem e às salpicaduras, contribuindo para um local de trabalho mais seguro e melhores condições do operador.Quando integrado com o sistema de extracção e purificação de fumo de Sicheng, o posto de trabalho promove ainda mais um ambiente de produção mais limpo e mais controlado pelo ambiente.

3Controle preciso do processo e qualidade de soldagem consistente
Parâmetros de solda estáveis e controlados com precisão ajudam a manter a formação uniforme da solda e reduzem os requisitos de retrabalho.As tecnologias inteligentes de detecção e monitorização minimizam também a influência das variações ambientais e operacionais na qualidade da solda.

4Função flexível para aplicações de soldagem diversas
A estação de trabalho oferece uma ampla gama de operações e suporta soldagem multi-ângulo e multi-posição.A sua configuração flexível torna-o adequado para componentes estruturais complexos e permite a produção automatizada numa ampla gama de aplicações industriais.

Série de Estações de Trabalho Padrão

A estação de trabalho de soldagem robótica padrão suporta mais de 200 combinações de configuração envolvendo robôs, posicionadores, trilhos de terra e sistemas de pórtico.Esta arquitetura modular permite a rotação, reposicionamento e manuseio de diferentes peças de trabalho, respeitando os respectivos requisitos específicos do processo de solda.

Destaques do produto

1. Desenho de mesa de contorno de peças pequenas:
Para enfrentar os desafios associados a pequenos componentes com geometrias e configurações diversas, a estação de trabalho incorpora uma mesa de contorno dedicada.Esta solução mantém uma precisão de posicionamento de até 0.1 mm entre componentes pequenos, melhorando a precisão de reconhecimento e resolvendo as dificuldades associadas à identificação de numerosas partes de forma irregular.

2Posicionamento inteligente de detecção de contacto 3D:
O robô de soldagem incorpora um sistema inteligente de posicionamento 3D baseado num algoritmo proprietário.O sistema calcula a postura do robô e aplica automaticamente a compensação posicional, eliminando eficazmente os desvios dimensionais dos componentes estruturais e melhorando a precisão de posicionamento das peças pequenas.

3. Adaptador de ângulo tamponado:
O robô de manuseio está equipado com um tampão,um pincel de ângulo adaptável concebido para compensar a suspensão ou o posicionamento irregular de pequenos componentes causados por variações dimensionais em conjuntos soldadosEsta configuração garante uma manipulação segura e estável dos componentes durante todo o processo de produção.

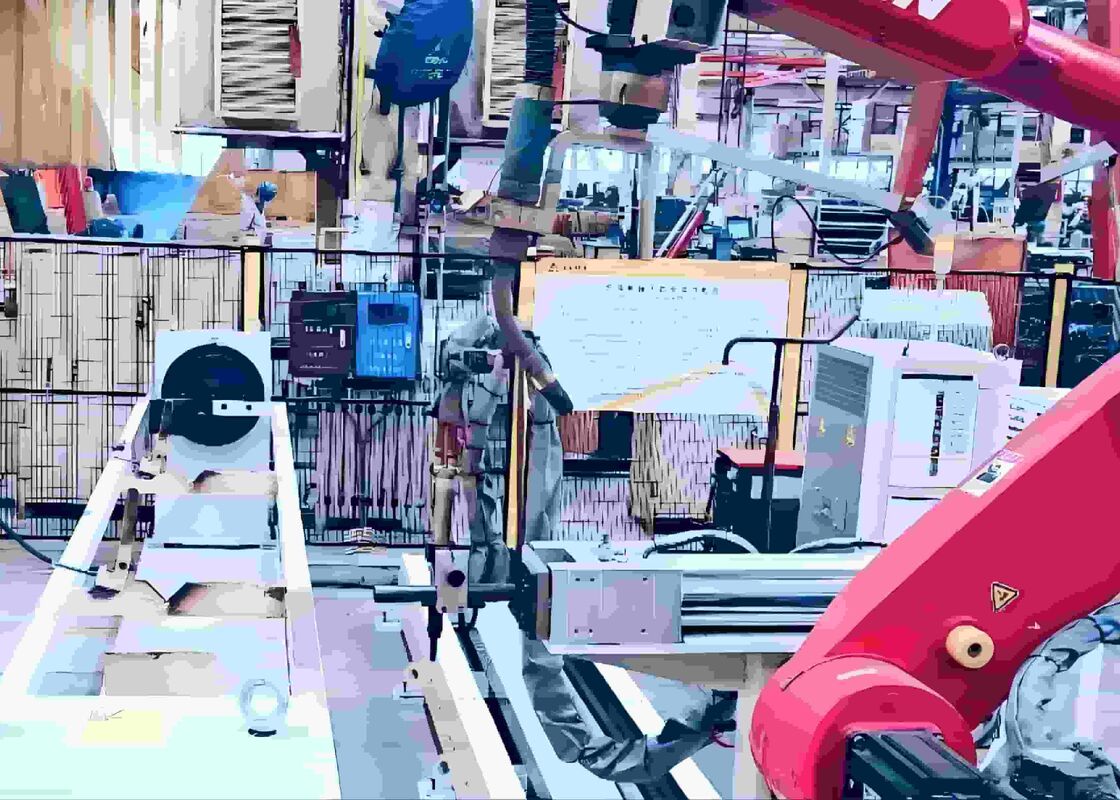

4. Motor de posicionamento de cabeças e caudas móveis:
Para acomodar componentes estruturais de diferentes comprimentos e configurações, o sistema adota um posicionador móvel de cauda.A sua capacidade de posicionamento ajustável melhora a flexibilidade da estação de trabalho e facilita o manuseamento eficiente de diferentes dimensões da peça de trabalho.

5Sistema de deslizamento de estação de dois robôs:
A configuração de slide de robô duplo permite que dois robôs de soldagem compartilhem uma plataforma de viagem comum enquanto operam de forma independente.Melhora a utilização da estação de trabalho, e reduz significativamente os ciclos globais de produção.

6Melhoria da eficiência da produção e da qualidade da solda:

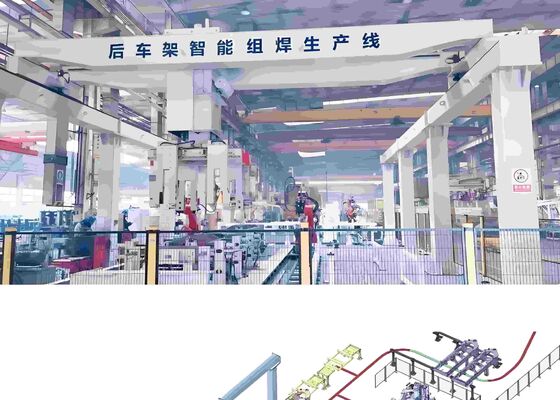

Utilizando como exemplo a solda de pequenos componentes para o quadro traseiro de um carregador 955, o sistema automatizado reduz o tempo de solda de um único componente para aproximadamente 45 minutos,representando uma melhoria de 25% em relação à soldagem manual convencionalAo mesmo tempo, a taxa de qualificação do produto aumenta de 91% para 97,5%, demonstrando melhorias significativas na eficiência da produção, na consistência do processo e na qualidade do produto acabado.

Aplicações

Máquinas de engenharia:Utilizado na produção de várias peças mecânicas de precisão, como as das indústrias automotiva e aeroespacial.

Construção naval:Soldadura de alta resistência para componentes estruturais de navios, estruturas de cabines, etc.

Construção de estruturas de aço:Utilizado em edifícios de estruturas de aço para melhorar a capacidade de carga e o desempenho sísmico da estrutura.

Casos de aplicação:
