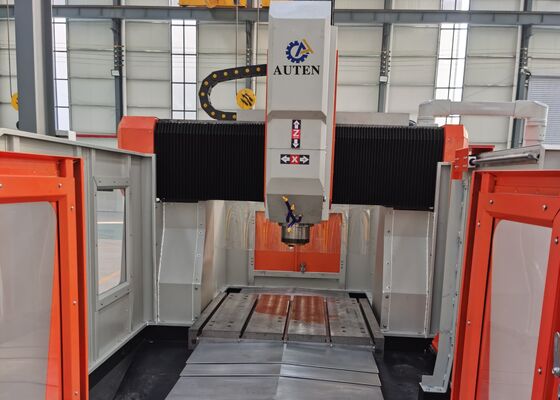

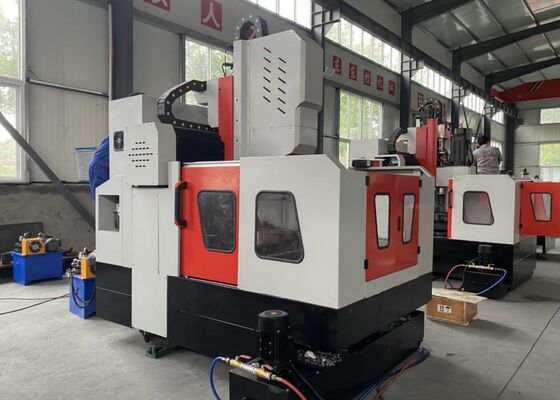

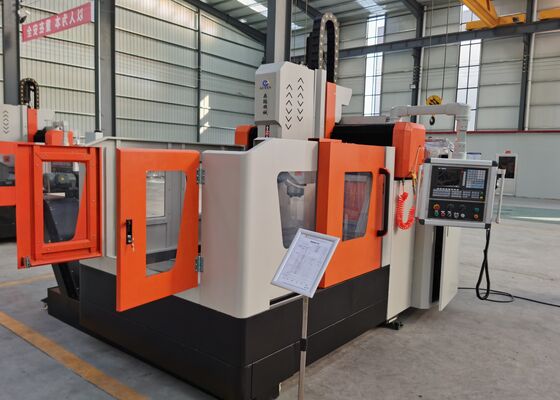

28 mm largura T-Slot CNC placa de perfuração e fresagem máquina 30 mm Max. Diâmetro de perfuração

Máquina de perfuração e fresagem de chapas CNC com largura de fenda em T de 28 mm, diâmetro máximo de perfuração de 30 mm

Aplicação:

Esta máquina de perfuração e fresagem de chapas CNC tipo pórtico é projetada sob medida para executar um espectro completo de operações de usinagem, incluindo perfuração, chanfragem, rosqueamento, fresagem e mandrilamento, em chapas de aço e peças estruturais. Ela oferece soluções de usinagem de furos de alta eficiência para múltiplas peças dentro da faixa de espessura permitida, como flanges, discos, anéis e estruturas tipo chapa. A unidade suporta usinagem de furos passantes e cegos, e acomoda peças de material único, bem como conjuntos compostos de múltiplas camadas. Incorporando tecnologia CNC de ponta, o equipamento apresenta operação amigável, funções de usinagem autônoma e precisão superior na fabricação. Serve como uma opção ideal para fabricação industrial de grande volume que prioriza eficiência, precisão dimensional e confiabilidade operacional.

Especificações:

Características do produto

1. A máquina é equipada com guias lineares e blocos deslizantes de precisão de Taiwan, garantindo movimento suave de cada eixo, comportamento dinâmico consistente e capacidade de carga aprimorada para atender a tarefas rigorosas de usinagem de corte pesado.
1). O eixo X adota duas guias lineares de rolamento para fornecer orientação transversal e suporte estrutural robusto, que atende totalmente aos requisitos de perfuração de alta velocidade. Um motor servo CA alimenta uma unidade de transmissão de fuso de esferas de precisão para alcançar posicionamento preciso, deslocamento de eixo estável e desempenho de avanço linear confiável.

2). Para o eixo Y, duas guias lineares de rolamento de alta resistência são instaladas em cada lado, com três blocos deslizantes quadrados montados em cada guia para formar uma estrutura de viagem de pórtico rígida e estável. Este layout oferece rigidez estrutural e estabilidade de funcionamento excepcionais, juntamente com baixa resistência ao atrito, velocidade de avanço rápido, amortecimento de vibrações eficaz e vida útil prolongada. O pórtico utiliza um sistema de acionamento síncrono de servo duplo. Motores servo montados em ambos os lados acionam as unidades de fuso de esferas correspondentes simultaneamente para realizar movimento síncrono do pórtico e usinagem CNC de alta precisão.

3). O carro do fuso é suportado por quatro guias lineares de alta resistência, conferindo à máquina alta rigidez estrutural, precisão de posicionamento excepcional, resposta dinâmica favorável e desempenho de movimento consistente sob condições de corte de alta e baixa velocidade.

2. A máquina é equipada com um sistema de lubrificação automática de deslocamento positivo fabricado em Taiwan, que permite a dosagem precisa do fornecimento de lubrificante. Graxa lubrificante é dispensada automaticamente para componentes móveis chave, como guias lineares, fusos de esferas e conjuntos de acionamento de pinhão e cremalheira. Isso alcança lubrificação de alcance total e estende substancialmente a vida útil das peças centrais da máquina. Escudos à prova de poeira são instalados para os conjuntos dos eixos X e Y, enquanto protetores contra respingos à prova d'água são dispostos ao redor da mesa de trabalho. Essas proteções protegem os principais componentes e aprimoram ainda mais a confiabilidade operacional do equipamento.

3. A máquina emprega motores servo absolutos de alta precisão para regulação de movimento e vem com uma porta de comunicação RS232, display colorido e interface de operação em chinês. O sistema CNC suporta operação direta na máquina, bem como importação de dados USB externa, permitindo administração conveniente de programas, transferência rápida de dados e regulação de usinagem flexível.

Esta máquina de perfuração e marcação de chapas CNC tipo pórtico de alto desempenho é projetada especificamente para usinagem de alta precisão de peças tipo chapa e componentes de aço estrutural. É adequada para processar flanges, discos, anéis, chapas planas e outros componentes semelhantes, com a espessura da peça mantida dentro da faixa de usinagem efetiva especificada da máquina.

Em plantas de fabricação de aço estrutural, o equipamento realiza operações de perfuração e fresagem de precisão em chapas estruturais, chapas de conexão e componentes relacionados, suportando posicionamento preciso e montagem confiável de estruturas de aço. No setor de energia eólica, fornece usinagem de alta precisão para seções de torres de turbinas eólicas e componentes de flange em larga escala, ajudando a manter a precisão dimensional e a integridade estrutural sob condições operacionais exigentes, incluindo fortes cargas de vento e flutuações substanciais de temperatura. Na construção de pontes, a máquina é usada para processar vigas de ponte, componentes de suporte e conjuntos de conexão estrutural, produzindo juntas precisas e duráveis capazes de suportar cargas dinâmicas de longo prazo. Ao combinar alta precisão de usinagem, desempenho operacional estável e capacidades de processamento versáteis, o equipamento fornece uma solução de fabricação confiável para fabricação de aço estrutural, produção de equipamentos de energia eólica e grandes projetos de infraestrutura.
