Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica

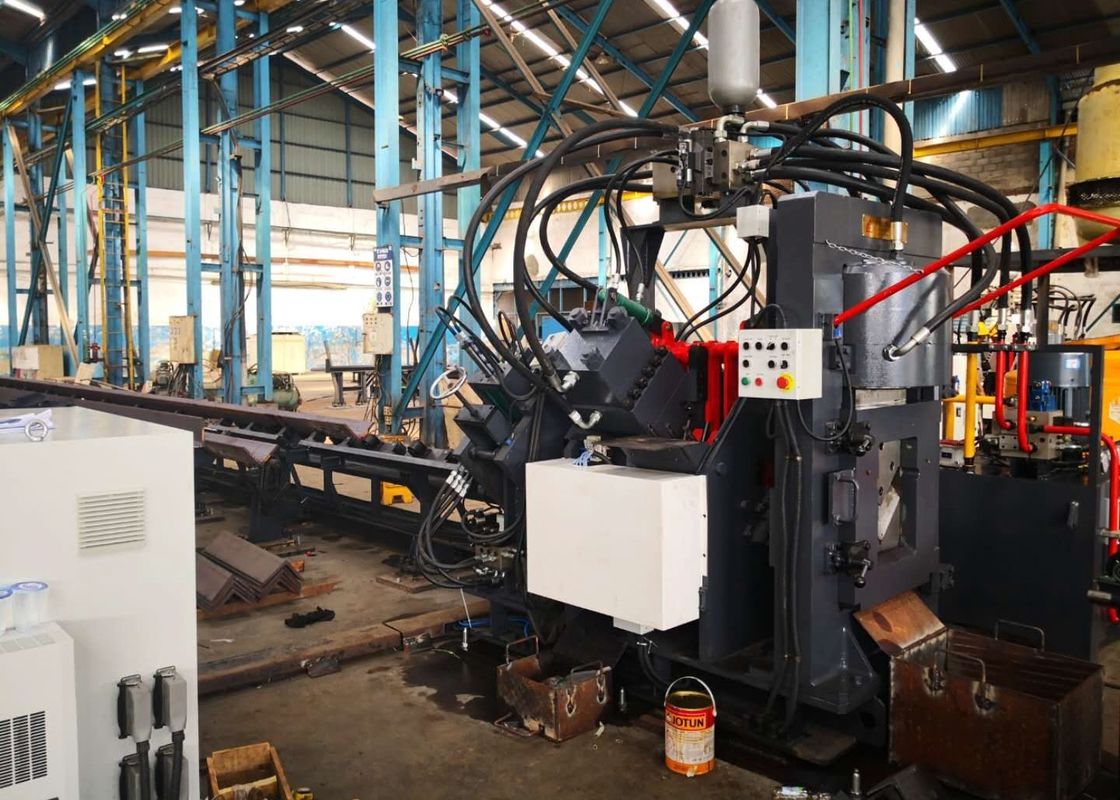

Imagem Grande : Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	AT-A120

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	negotiable
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	60 dias
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	200 grupos/ano

Contato

Descrição de produto detalhada

Function:	Punching, marking, cutting	Angle size（mm）:	∟40×40×3～∟140×140×12
Max. length of blank (m):	12	Max. length of finished (m):	10
Max. Punching (dia. х thi.) (mm):	Φ26×12（Material：Q345 510N/mm2）	Punches per side:	2
Punching force (kN):	630	Marking force (kN):	630
Cutting force (kN):	1800
Destacar:	máquina de moedura interna do cnc , máquina de moedura do perfil do cnc

Linha de Corte, Puncionamento, Marcação e Cisalhamento CNC de Ângulo com Refrigeração Hidráulica a Água

Indústria Aplicável:

Esta máquina é um equipamento especializado e de alto desempenho, projetado especificamente para operações de precisão, como puncionamento, marcação e cisalhamento de aço angular na indústria de torres de aço angular. É meticulosamente projetada para atender aos requisitos de processamento exclusivos de componentes de aço angular, que são amplamente utilizados na construção de torres de transmissão, torres de comunicação e outras torres de estrutura de aço. Ao integrar tecnologias avançadas, garante alta precisão, eficiência e estabilidade no manuseio de várias especificações de aço angular, desempenhando, assim, um papel crucial na melhoria da qualidade geral e da eficiência da produção na fabricação de torres de aço angular.

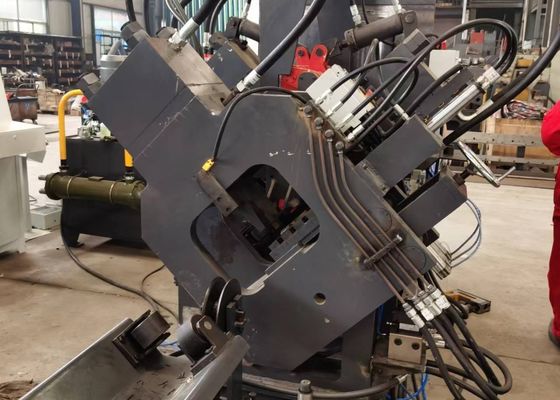

Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica 0

Especificações:

Funções	Puncionamento, marcação, corte
Tamanho do ângulo (mm)	∟40×40×3～∟140×140×12
Comprimento máximo da peça em bruto (m)	12
Comprimento máximo da peça acabada (m)	10
Máx. Puncionamento (diâmetro x esp.) (mm)	Φ26×12(Material:Q345 510N/mm2)
Punções por lado	2
Força de puncionamento (kN)	630
Força de marcação (kN)	630
Força de corte (kN)	1800
Grupo de letras de marcação	4
Número de letras por grupo	12
Dimensão da letra (mm)	14×10×19
Modo de corte	Corte com lâmina única
Eixos CNC	3
Velocidade de alimentação do ângulo (m/min)	80
Método de refrigeração do sistema hidráulico	Refrigeração a água
Precisão de processamento	De acordo com GB2694
Função do programa	Entrada por teclado e interface USB
Dimensão (mm)	28000×6500×2200

Composição do Produto:
Esta máquina é composta principalmente por um transportador transversal, um sistema de carregamento rotativo, um transportador de alimentação, uma carroça de alimentação CNC, uma unidade de puncionamento, uma unidade de marcação, uma unidade de corte, um transportador de descarga, bem como sistemas hidráulicos, elétricos e pneumáticos, entre outros componentes.

Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica 1

Características do Produto:
1. Incorpora tecnologia CNC e alimentação por servomotor, com alta eficiência e precisão estável da peça. Os principais componentes hidráulicos, pneumáticos e elétricos são todos importados.

Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica 2
2. Cada lado é equipado com três conjuntos de punções e matrizes, que podem acomodar três tipos de punções com diâmetros diferentes. Os três conjuntos de moldes podem ser movidos coletivamente sob controle PLC para ajustar a marca de retorno de puncionamento.

3. O computador é equipado com uma interface em chinês/inglês, com operação amigável e a capacidade de exibir desenhos da peça. A programação é simplificada e pode utilizar diretamente os dados do programa gerados pelo software de lofting. Ao editar um programa, apenas as dimensões da peça, os diâmetros dos furos, as marcas de retorno e a quantidade da peça precisam ser inseridos.

Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica 3

4. A carroça de alimentação CNC é acionada por um servomotor, com informações fornecidas por meio de um codificador fotoelétrico. Adota controle de circuito fechado para garantir alta precisão de posicionamento.

5. Todas as operações de marcação, puncionamento e cisalhamento são concluídas automaticamente. O aço angular acabado pode ser descarregado por um dispositivo de inversão pneumático, reduzindo assim a intensidade operacional.
Lâmina única de corte CNC ângulo de perfuração marcação e de corte de cabelo linha de refrigeração de água hidráulica 4

Esta máquina é um equipamento especializado projetado para puncionamento, marcação e cisalhamento de aço angular na indústria de torres de aço angular. Essas amostras, cobrindo especificações comuns e cenários de processamento na indústria de torres de aço angular, permitem que os usuários observem diretamente a qualidade, precisão e artesanato do processamento do equipamento, servindo como uma referência tangível para avaliar seu desempenho e adequação para necessidades específicas de produção.
