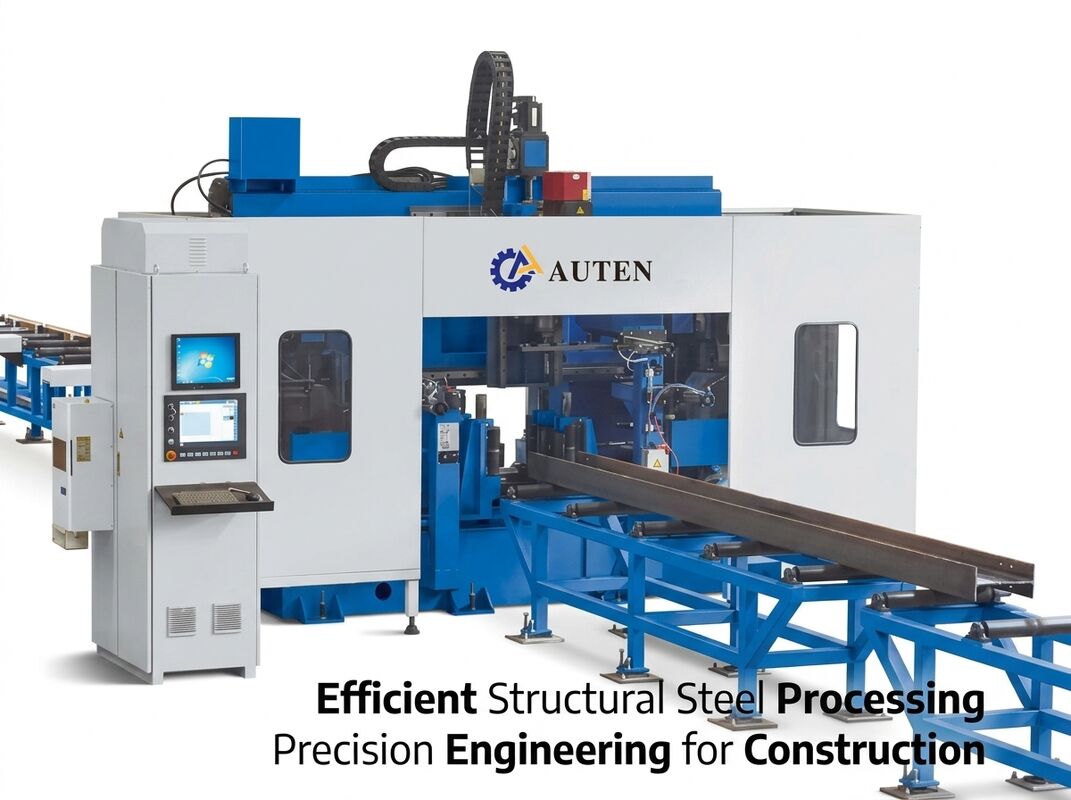

Projeto de ponte de engenharia de construção Usar máquina de perfuração de feixe de CNC
Indústria de aplicação:
Esta máquina-ferramenta é especificamente concebida para operações de perfuração em aço em forma de H. Emprega três fendões de perfuração de alta velocidade e precisão para realizar a perfuração da peça de trabalho,fornecendo uma precisão de usinagem excepcional e uma operação fácil de usarComo uma peça de equipamento central de alta eficiência na indústria de estruturas de aço, encontra ampla aplicação na engenharia de construção, projetos de pontes, torres de transmissão, estruturas de rede,e outros sectores relacionados.
Especificações:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
700 × 500 mm |
| Min. Tamanho Largura x Altura |
100 × 100 mm |
| Comprimento do feixe |
2000 ‰ 12200 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
11 kW |
| Velocidade do fuso |
100 ‰ 3000 r/min |
| Diâmetro do buraco |
φ5 φ30 mm |
| Eixo CNC |
Potência do servomotor do eixo X |
Cerca de 5 kW |
| Potência do servomotor do eixo de posicionamento horizontal da perfuração |
Cerca de 1,5 kW |
| Potência do servomotor do eixo de posicionamento da perfuração vertical |
Cerca de 3 kW |
| Servo motor de alimentação de perfuração |
Cerca de 2 kW |
| Revista de ferramentas |
Qty. |
3 |
| Tipo |
Estilo de linha |
| Capacidade do carregador de ferramentas |
4 x 3 |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Tamanho da máquina |
Cerca de 33x5,5x3,3m |
Componentes de máquinas de perfuração CNC

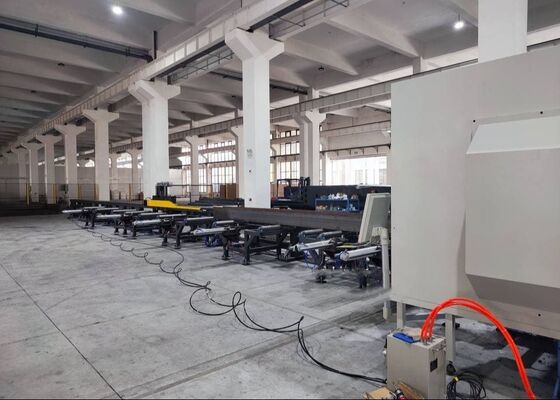

A linha de máquinas de perfuração CNC é constituída principalmente por componentes-chave, incluindo a estrutura principal da máquina, o sistema de alimentação CNC, o transportador de saída, o sistema de refrigeração, o sistema hidráulico, o sistema pneumático,sistema de lubrificaçãoA linha de produção apresenta uma estrutura fixa combinada com uma estrutura móvel de transporte de peças de trabalho.Esta configuração fornece capacidade de perfuração 3D, permitindo processos de produção totalmente automatizados e garantindo operações de fabrico eficientes, consistentes e fiáveis.
1. Corpo da máquina principal
O corpo da máquina principal é constituído principalmente por uma base, um leito, uma mesa móvel, um cabeçote, um aparelho de prensagem superior, um aparelho de prensagem lateral e um carregador de ferramentas de linha.A cama é caracterizada por uma rigidez e estabilidade excepcionais, permitindo-lhe resistir às forças e vibrações geradas durante operações de usinagem de alta velocidade.Esta robustez estrutural garante que a máquina-ferramenta mantenha uma precisão de usinagem consistente em todas as fases operacionais.
2Sistema de refrigeração
A perforação é arrefecida por um sistema de arrefecimento por aerossol, que combina ar comprimido com água de arrefecimento.sustentabilidade ambiental, e redução do desgaste da broca.permitindo um ajustamento conveniente da posição de pulverização para assegurar um arrefecimento contínuo e eficaz da broca durante o funcionamento.
3Sistema de lubrificação
Este sistema utiliza um sistema de lubrificação híbrido, integrando métodos centralizados e manuais.lubrificação programada de guias lineares designados e parafusos de chumbo, enquanto todos os pontos de lubrificação restantes são manuseados manualmente.

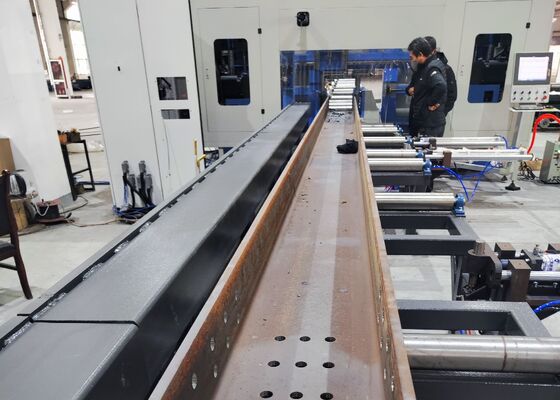

Esta máquina-ferramenta é projetada especificamente para operações de perfuração, toque e marcação em vigas H, aço de canal e uma ampla variedade de outras peças de aço.Acomoda componentes de aço de diferentes especificações, mantendo uma elevada precisão e eficiência operacional durante todo o ciclo de processamentoDurante as sessões de demonstração,A máquina demonstra eficazmente as suas capacidades utilizando amostras padrão de feixe H (com largura de flange e espessura de teia variáveis) e amostras de aço de canal de diferentes dimensõesEstas peças de demonstração ilustram claramente a capacidade da máquina para conseguir um posicionamento preciso dos furos, fios precisos,e padrões de marcação bem definidos demonstrando plenamente a sua excepcional precisão e fiabilidade em aplicações práticas.
A máquina de perfuração de vigas CNC de alta velocidade H é utilizada principalmente em oficinas de fabricação de estruturas de aço e projetos de construção de pontes.Realiza a usinagem de precisão de vigas H utilizadas em estruturas e elementos de suporte, fornecendo uma base fiável para a montagem precisa e estável de estruturas de aço.Melhoria da integridade estrutural e garantia da capacidade das pontes para suportar cargas a longo prazoA sua excepcional eficiência operacional proporciona um apoio técnico confiável a estes sectores críticos de infra-estruturas, facilitando a execução de projectos em tempo útil e sem problemas.
