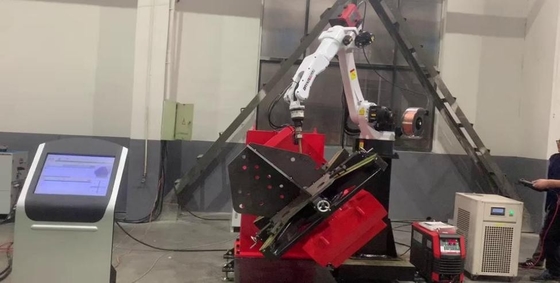

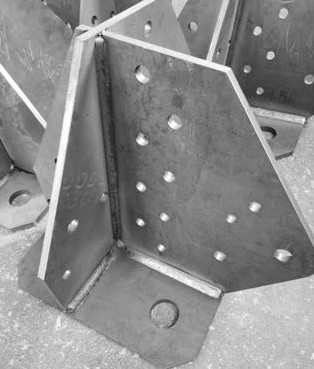

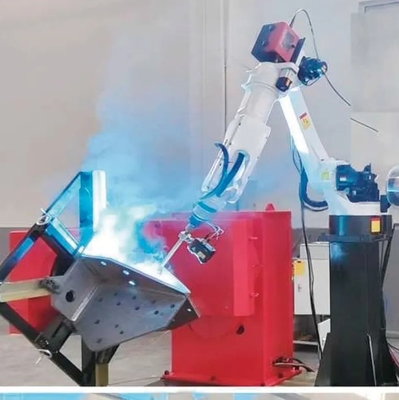

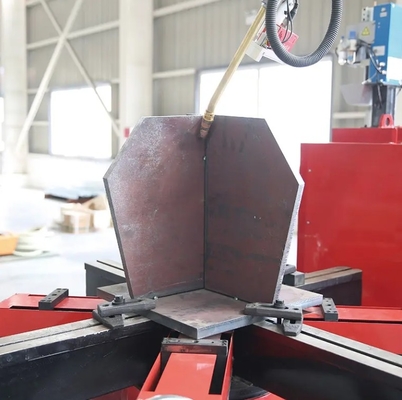

Robô de solda de alta precisão para estrutura de aço torre Soldadura de pés

Robô de solda de alta precisão para estrutura de aço torre Soldadura de pés

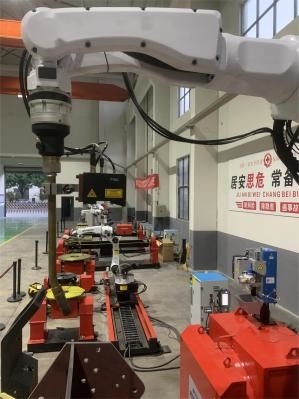

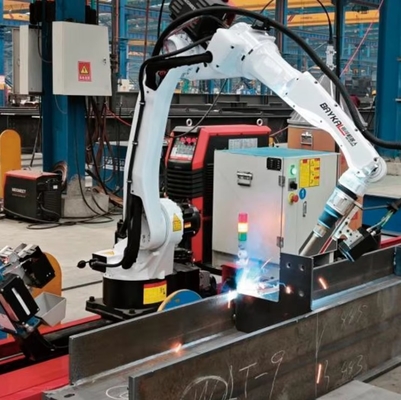

A estação de trabalho de soldagem inteligente de máquina única de trilha terrestre é utilizada principalmente para a soldagem automatizada por robô de várias soldagens de filetes de estruturas de aço.A estação de trabalho cumpre os requisitos de solda de filetes de aço de estruturas em H, diafragmas, etc.

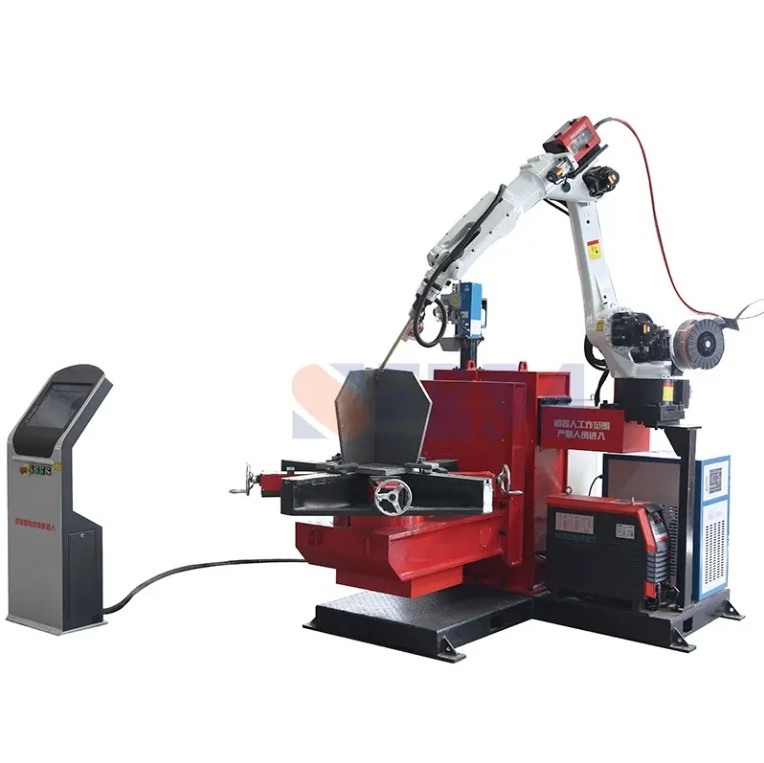

Cada estação de trabalho de soldagem por trilho terrestre inclui um sistema de controlo, um mecanismo de caminhada por trilho terrestre, um robô de soldagem por arco, uma fonte de alimentação de soldagem e um reservatório de água de arrefecimento, um sistema de visão de soldagem inteligente,arma de soldadura e estação de limpeza de armas resfriadas a água, etc.
A largura do componente não deve exceder 1,2 metros; o comprimento normal do trilho é de 9 metros; o trilho
A posição deve ser instalada e colocada de acordo com o arranjo da oficina e o processo de produção.
Formas de costura de soldadura: soldadura em ângulo reto, soldadura em ângulo de linha de dobragem plana, soldadura em ângulo vertical, soldadura em ângulo (excluindo multicamadas e multipassagens).
Produtos de estruturas de aço: incluindo colunas de aço em forma de H, vigas de telhado, vigas de guindaste (vigas de viagem), suportes, travas e outros produtos de estruturas de aço relativamente abertos.

1) O sistema pode satisfazer o funcionamento normal de dois turnos por dia (8 horas por turno) e
manter a precisão estável.
2) Os desenhos de projecto da estação de trabalho foram repetidamente demonstrados e simulados.
A partir da premissa de assegurar a função, a aparência é garantida.
3) Todas as peças compradas para o equipamento de estação de trabalho são fornecidas por fabricantes conhecidos no sector (ver o anexo).
A qualidade de todas as peças processadas foi rigorosamente verificada, a resistência cumpre a norma,
O desempenho é excelente e o movimento estável.
5) As unidades de medida das peças e instrumentos do equipamento da estação de trabalho e todos os desenhos e materiais estão todos em conformidade com a norma nacional (GB);A fabricação e os materiais utilizados de todos os instrumentos e componentes devem cumprir as normas ISO e IEC ou outras normas equivalentes..
6) As peças da estação de trabalho são feitas de materiais de alta qualidade e os componentes mecânicos e eléctricos selecionados são
produtos de série de alta qualidade, maduros e fiáveis.
7) Há um sensor anti-colisão na extremidade frontal do robô, que pode parar a máquina a tempo para proteção em caso de colisão.O sistema automático de limpeza de armas e corte de fios pode ser configurado de acordo com as necessidades.
8) Funções de soldagem inteligentes, tais como modelagem paramétrica da estação de trabalho, acionamento de modelo digital 3D, planejamento inteligente do caminho de soldagem, caminho de correção de imagem do sensor de visão a laser,Alarme por exceder a gama de desvio limite, parâmetros de correspondência e biblioteca de processos para criar automaticamente programas de soldagem.
